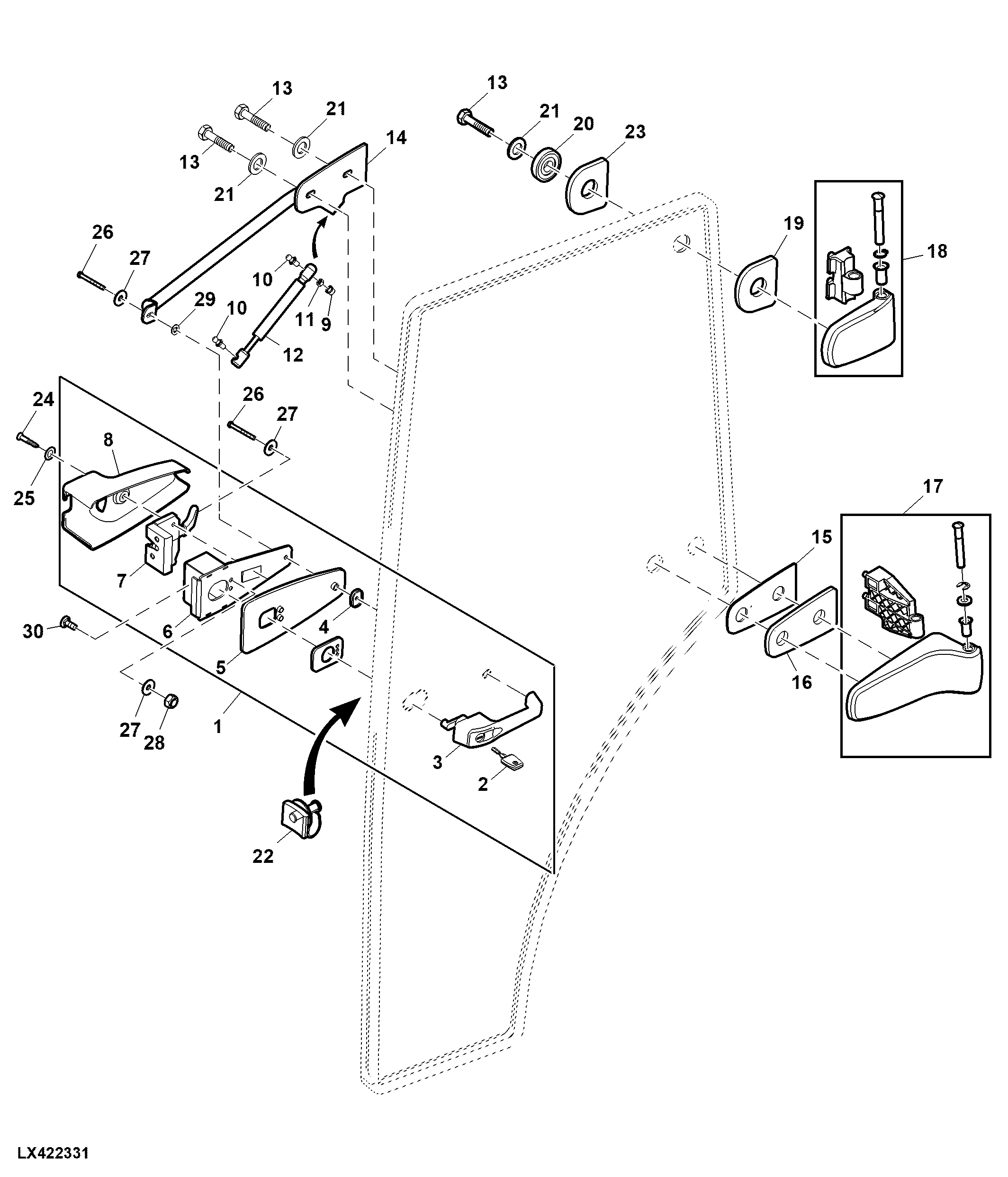

ATTACHING PARTS CAB DOORS, DOOR HANDLE AND LOCK

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	ER371229	1	Handle Kit	LH
1	ER371230	1	Handle	RH
2	ER371222	2	Key	-
3	ER371221	2	Handle	-
4	ER371220	2	Gasket	-
5	ER371219	2	Gasket	-
6	ER371218	1	Support	RH
6	ER371224	1	Hinge	LH
7	ER371217	1	Lock	RH
7	ER371223	1	Lock	LH
8	ER371216	2	Cover	-
9	ER201337	2	Cap	-
10	ER200461	4	Ball Joint	-
11	14M7166	2	Lock Nut	M8, (SUB FOR ER022408 APPL)
12	ER359197	2	Gas Operated Cylinder	-
13	ER020778	6	Screw	M8 X 20
14	ER339488	1	Handle	LH
14	ER339490	1	Handle	RH
15	ER201404	2	Gasket	-
16	ER396744	2	Gasket	TK = 5 mm, (SUB FOR ER392476)
17	ER201198	1	Hinge	LH
17	ER200200	1	Hinge	RH
18	ER201197	1	Hinge	LH
18	ER200199	1	Hinge	RH
19	ER396745	2	Gasket	TK = 5 mm, (SUB FOR ER392477)
20	ER201339	2	Washer	-
21	ER023109	6	Washer	-
22	ER207154	2	Hinge	-
23	ER201375	2	Gasket	TK = 6 mm
24	ER190142	1	Screw	-
25	ER190143	1	Washer	-
26	19M7160	3	Cap Screw	M6 X 30
27	24M7054	5	Washer	6.400 X 12 X 1.600 mm
28	14M7165	2	Lock Nut	M6
29	ER022957	1	Washer	-
30	ER020487	2	Screw	-

ATTACHING PARTS CAB DOORS, DOOR HANDLE AND LOCK
