Открытый узел

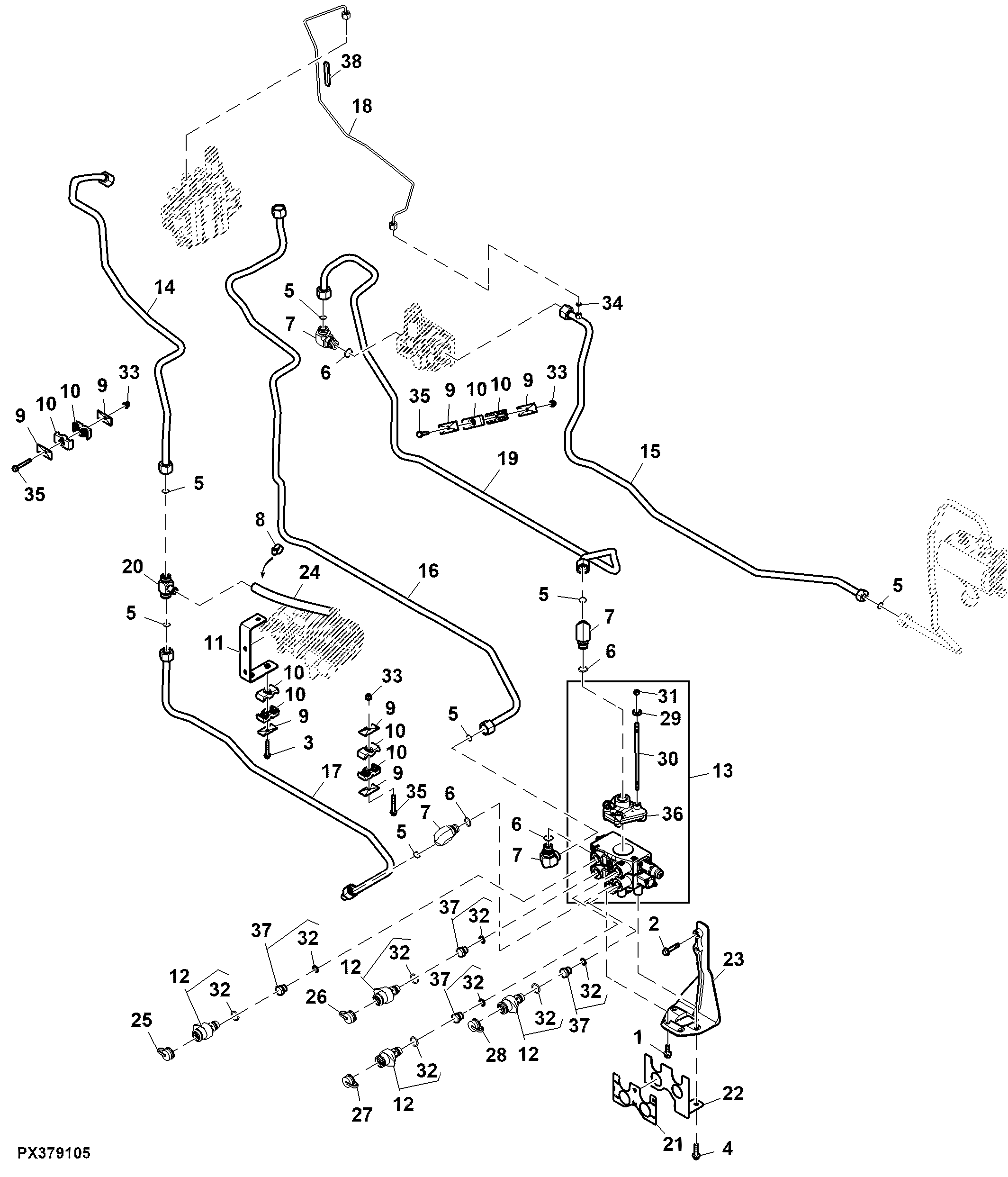

Oil Line, Dual Mid SCV, OOS (1/3)

Oil Line, Dual Mid SCV, OOS (1/3)

Oil Line, Dual Mid SCV, OOS (1/3)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Oil Line, Dual Mid SCV, OOS (1/3)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7786	2	Screw	M10 X 30
2	19M7806	2	Screw	M10 X 50
3	19M7979	2	Screw	M8 X 55
4	19M8162	2	Screw	M10 X 40
5	T77858	9	O-Ring	-
6	51M7047	4	O-Ring	23.600 X 2.900 mm
7	38H5019	4	Elbow Fitting	-
8	AR21839	2	Clamp	-
9	H112567	8	Plate	-
10	H135155	10	Clamp	-
11	RE205003	1	Bracket	-
12	RE255757	4	Hyd. Quick-Connect Coupler	-
13	SJ24783	1	Selective Control Valve	-
14	SJ31620	1	Oil Line	Rear SCV to Filter and Pump
15	SJ31622	1	Oil Line	Hitch to Pump
16	SJ31623	1	Oil Line	SCV to Pump
17	SJ31624	1	Oil Line	Rear SCV and Filter
18	SJ31628	1	Oil Line	Rear SCV to Hitch Line
19	SJ31630	1	Oil Line	Mid SCV Pressure
20	SU32215	1	Tee Fitting	-
21	SU44337	1	Label	Mid SCV
22	SU49471	1	Bracket	-
23	SU49483	1	Support	-
24	SU51617	1	Hydraulic Hose	LGTH = 288.4 mm, SCV Connector to Filter
25	W42416	1	Plug	Blue
26	W42417	1	Plug	Black
27	W42418	1	Plug	Red
28	W42419	1	Plug	Yellow
29	12M7135	4	Lock Washer	10 mm
30	SU40419	4	Stud	-
31	14M7140	4	Nut	M10
32	51M7045	8	O-Ring	19.300 X 2.200 mm
33	14M7396	3	Lock Nut	M8
34	T77613	1	O-Ring	-
35	19M7801	3	Screw	M8 X 60
36	SJ16054	1	Selective Control Valve	Inlet Cover
37	RE46687	4	Drain Plug	-
38	-	1	Part 38	CTL 60 mm, MF L165436
