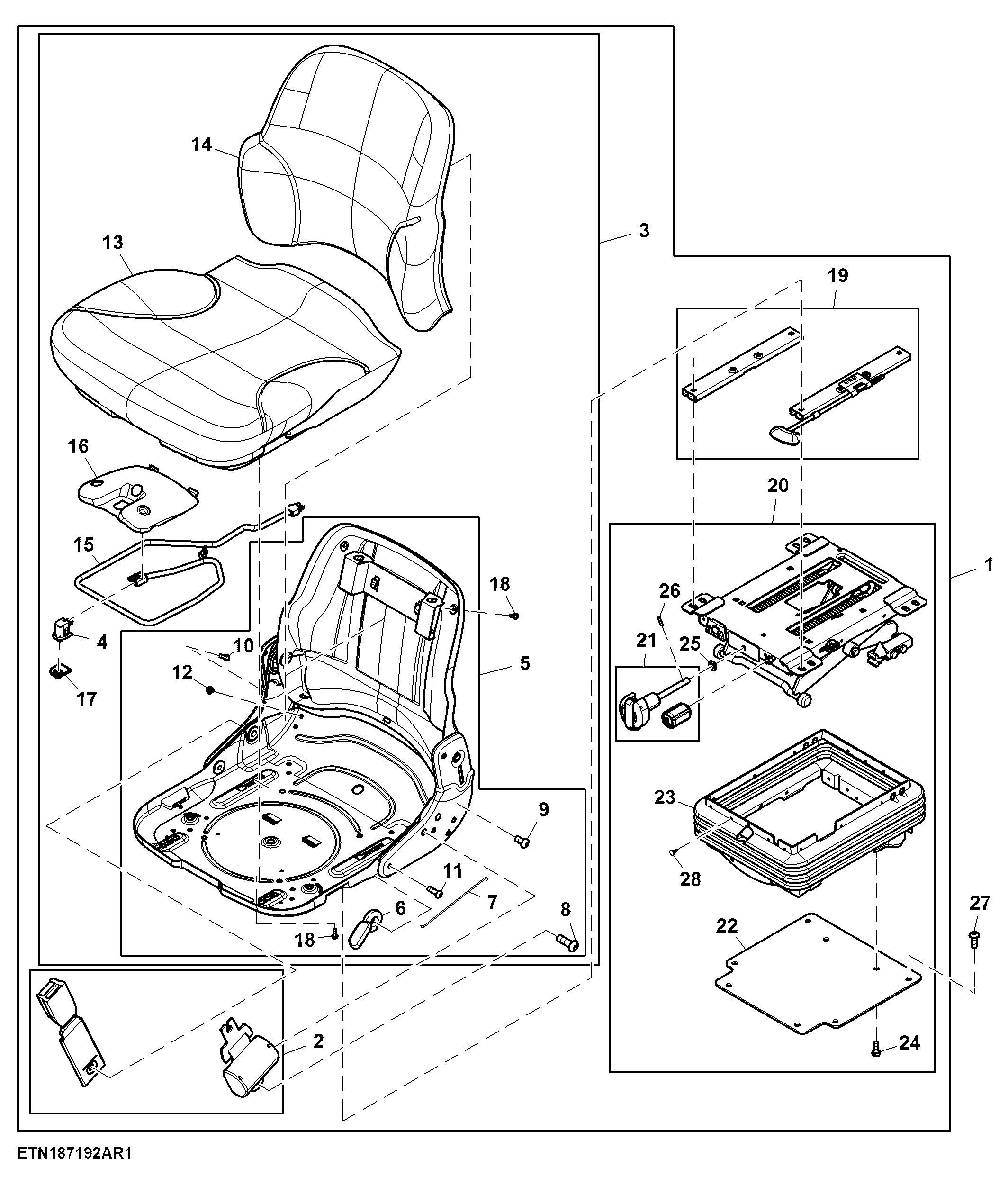

Mechanical Suspension Seat, OOS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SJ299718	1	Seat Assembly	-
2	LVA12335	1	Belt Kit	INCLUDES 24M7240, (2) 24M7038 AND (2) 19M7789
2	24M7240	1	Washer	13 X 25 X 3 mm
2	24M7038	2	Washer	13.500 X 24 X 2.500 mm
2	19M7789	2	Screw	M12 X 30
3	RE232899	1	Seat	-
4	AM131968	1	Switch	Snap Mount Switch
5	RE232903	1	Seat	-
6	R232910	1	Lever	Seat Back Adjust
7	R232911	1	Link	-
8	19M9303	2	Screw	M12 X 35
9	21M7442	2	Screw	M10 X 20
10	21M7479	4	Screw	M6 X 20
11	21M7480	2	Screw	M8 X 25
12	14M7255	6	Nut	M6
13	RE232904	1	Cushion	Bottom
14	RE232905	1	Cushion	Back
15	RE232935	1	Wiring Harness	Operator Presence Switch
16	R232908	1	Bracket	Seat Switch
17	R232933	1	Boot	-
18	37H129	4	Screw	-
19	RE232912	1	Seat Kit	-
20	SJ290938	1	Seat Suspension	-
21	SJ12672	1	Seat Knob Kit	SUB FOR RE233566
22	R236140	1	Plate	-
23	R236141	1	Boot	-
24	19M7139	4	Cap Screw	M8 X 20
25	24M7096	1	Washer	10.500 X 18 X 1.600 mm
26	34M7094	1	Spring Pin	4 X 16 mm
27	19M7868	4	Screw	M8 X 30
28	LVU13979	28	Plug	-
