Chassis Wiring Harness, Load Center, OOS (8/8)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SJ15809	1	Relay	Work Lamps
2	SJ15809	1	Relay	Transmission Enable
3	SJ15809	1	Relay	Neutral Transmission Enable
4	SJ15809	1	Relay	Accessory
5	SJ15809	1	Relay	High/Low Head Lights
6	SJ15809	1	Relay	Tail/Clearnce/License
7	SJ15809	1	Relay	ELX
8	SJ15809	1	Relay	Fuel Transfer Pump
9	SJ15809	1	Relay	Brake Lights
10	SJ15809	1	Relay	Left Turn
11	SJ15809	1	Relay	Right Turn
12	57M7690	1	Fuse	15 A, Beacon Light
13	57M7689	1	Fuse	10 A, Electro Hydraulic Control Unit
14	57M8163	1	Fuse	30 A, Rear Work Lamps
15	57M7691	1	Fuse	20 A, Light Switch
16	57M7689	1	Fuse	10 A, Left Clearance Lamp
17	57M7690	1	Fuse	15 A, Trailer Work Light
18	57M7689	1	Fuse	10 A, Instrument Cluster
19	57M7689	1	Fuse	10 A, Turn Signal Switch
20	57M7689	1	Fuse	10 A, Right Clearance / Licence Lamp
21	57M7689	2	Fuse	10 A
22	57M8163	1	Fuse	30 A, Battery Switched
23	57M7689	1	Fuse	10 A, Seat / Horn / Brake Lights
24	57M8163	1	Fuse	30 A, Battery Unswitched
25	57M8163	1	Fuse	30 A, Trailer Power
26	57M7690	1	Fuse	15 A, Fuel Pump
27	57M8163	1	Fuse	30 A, Key Switch
28	57M7688	1	Fuse	5 A, Backup Alarm
29	57M8163	1	Fuse	30 A, Turn Hazard
30	57M7690	1	Fuse	15 A, High/Low Beam Switch

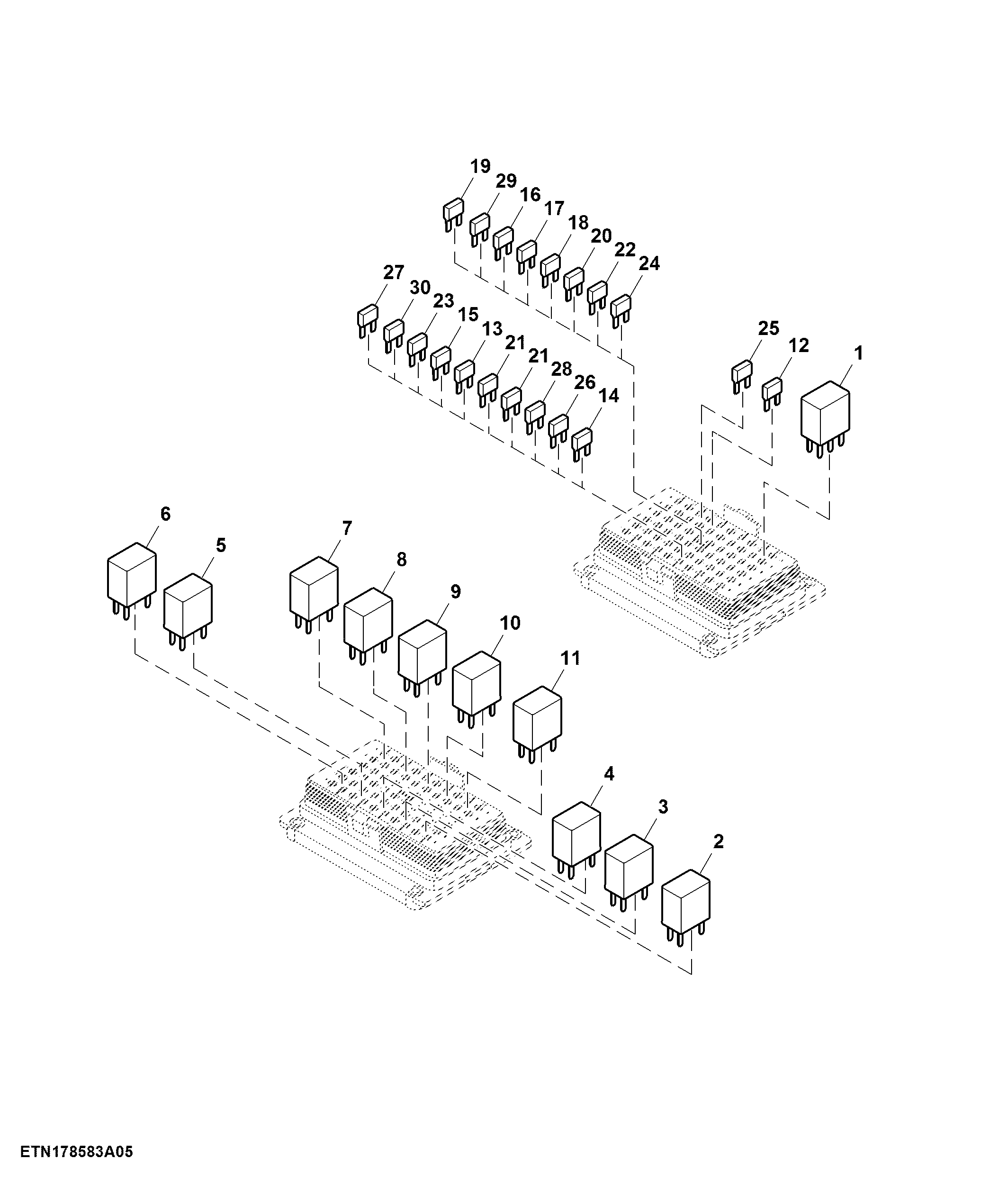

Chassis Wiring Harness, Load Center, OOS (8/8)
