Hoses and Mid Mount Couplers, Attachment

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	BW15637	2	Hose Kit	-
2	R155997	2	Tie Band	Red
3	R44302	2	Tie Band	Black
4	R155996	2	Tie Band	Yellow
5	N189220	4	Tie Band	-
6	AW34003	4	Hydraulic Hose	LGTH = 2340 mm
7	38H1095	2	Elbow Fitting	-
8	T77857	6	O-Ring	-
9	W42411	1	Cap	-
10	AR94522	4	Hydr. Quick Coupler Plug	-
11	R26375	4	O-Ring	-
12	38H1005	2	Elbow Fitting	-
13	W40934	2	Clamp	-
14	W45839	1	Screw	-
15	W42410	1	Cap	-
16	W53591	1	Angle	-
17	A15146	2	Pin	-
18	14M7299	1	Flange Nut	M12
19	14M7396	2	Lock Nut	M8
20	19M7979	1	Screw	M8 X 55
21	38H1161	2	Adapter Fitting	-
22	W42412	1	Cap	-
23	W42413	1	Cap	-
24	03M7186	1	Bolt	M8 X 30
25	24M7024	1	Washer	9 X 28 X 3 mm
26	W52140	1	Bracket	-
27	W52648	1	Hose Support	-
28	W53794	1	Hose Guard	-
29	R155998	2	Tie Band	Blue

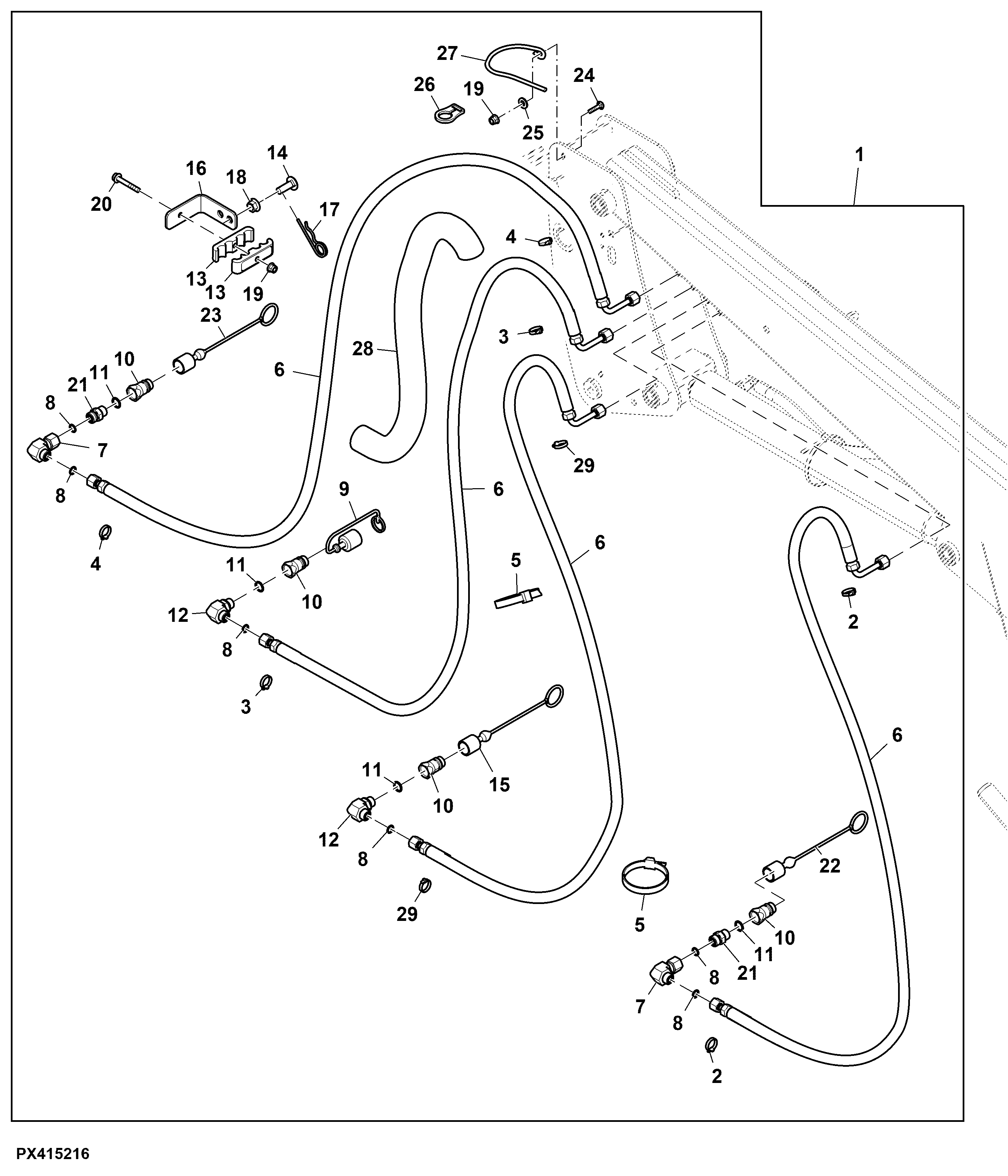

Hoses and Mid Mount Couplers, Attachment

Нет текстового описания
