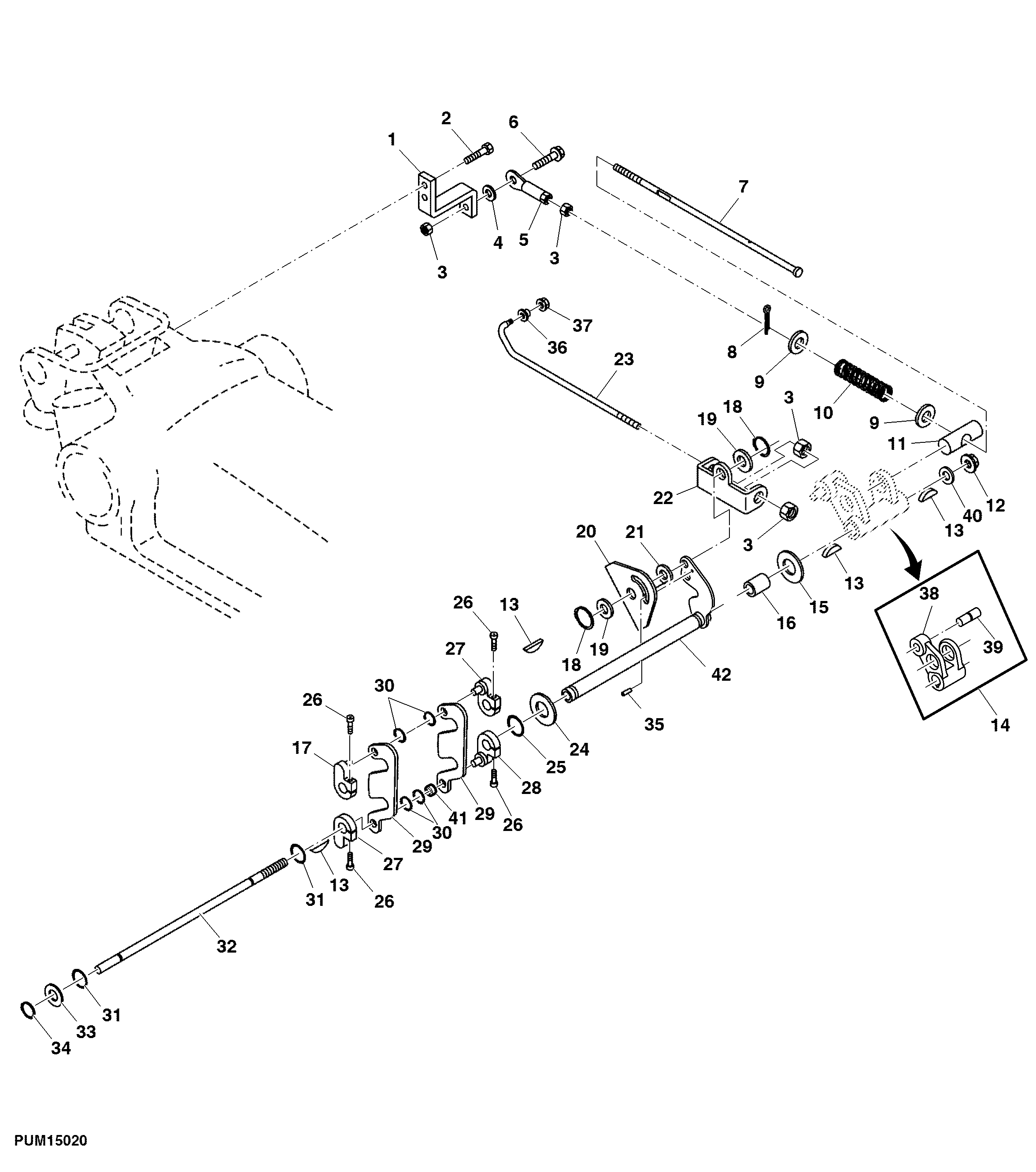

Rockshaft Control Linkage, Heavy Duty

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R242282	1	Bracket	-
2	19M7785	2	Screw	M10 X 25
3	14M7274	4	Nut	M10
4	24H1781	1	Washer	13/32" X 7/8" X 1/4"
5	RE42501	1	Link End	-
6	19M8162	1	Screw	M10 X 40
7	SU24239	1	Bolt	-
8	11M7009	1	Cotter Pin	2 X 16 mm
9	24M7096	2	Washer	10.500 X 18 X 1.600 mm
10	R105187	1	Compression Spring	-
11	R105201	1	Pin	-
12	14M7401	1	Lock Nut	M12
13	26H70	4	Shaft Key	1/8" X 1/2"
14	RE45979	1	Lever	-
15	24M7038	1	Washer	13.500 X 24 X 2.500 mm
16	R105208	1	Bushing	-
17	RE42487	1	Lever	-
18	R26871	2	Snap Ring	-
19	24H1849	2	Washer	17/32" X 1" X 0.036"
20	R114057	1	Lever	-
21	R114360	1	Washer	-
22	R105189	1	Clevis	-
23	R114429	1	Rod	-
24	R105168	1	Washer	-
25	P48347	1	O-Ring	-
26	19M8505	4	Screw	M6 X 25
27	RE42486	2	Lever	-
28	SJ300765	1	Lever	-
29	R105174	1	Link	-
30	R72653	4	Snap Ring	-
31	P51212	2	O-Ring	-
32	SU295032	1	Shaft	-
33	R105216	1	Washer	-
34	R32507	1	Snap Ring	-
35	SU299123	1	Pin	-
36	R114430	1	Washer	-
37	14M7303	1	Flange Nut	M6
38	R105184	1	Lever	-
39	R114056	1	Pin	-
40	24M7047	1	Washer	13 X 24 X 2.500 mm
41	N381146	1	Bushing	-
42	SJ300766	1	Lever	INCLUDES R105208, SU299123

Rockshaft Control Linkage, Heavy Duty

Нет текстового описания
