Surge Tank, OOS ( - 100100), Cab ( - 400100)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SU28138	1	Bracket	-
2	AT323369	1	Tank	-
3	RE312969	1	Filler Cap	-
4	19M8971	2	Screw	M8 X 12
5	R246121	1	Hose	Tank Line adapter
6	TY22467	1	Clamp	-
7	TY22466	3	Clamp	-
8	Z40990	1	Fitting	-
9	R56101	7	Clip	-
10	T76719	1	Clamp	-
11	R46414	1	Clamp	-
12	19M7864	2	Screw	M8 X 12
13	24M7207	2	Washer	8.400 X 24 X 2 mm
14	R246120	1	Hose	LGTH = 75 mm
15	-	2	Part 15	CTL 134 mm, MF TY22566; Tank to Radiator Top
16	-	1	Part 16	Tank Drain CTL 1585.4 mm, MF TY22566
17	19M7866	2	Screw	M8 X 20
18	19M7784	2	Screw	M10 X 20
19	L206765	2	Clamp	-
20	SJ24351	1	Line	SUB FOR APPL SJ16282
21	-	1	Part 21	CTL 238.1 mm, MF TY22566; Tank to Radiator

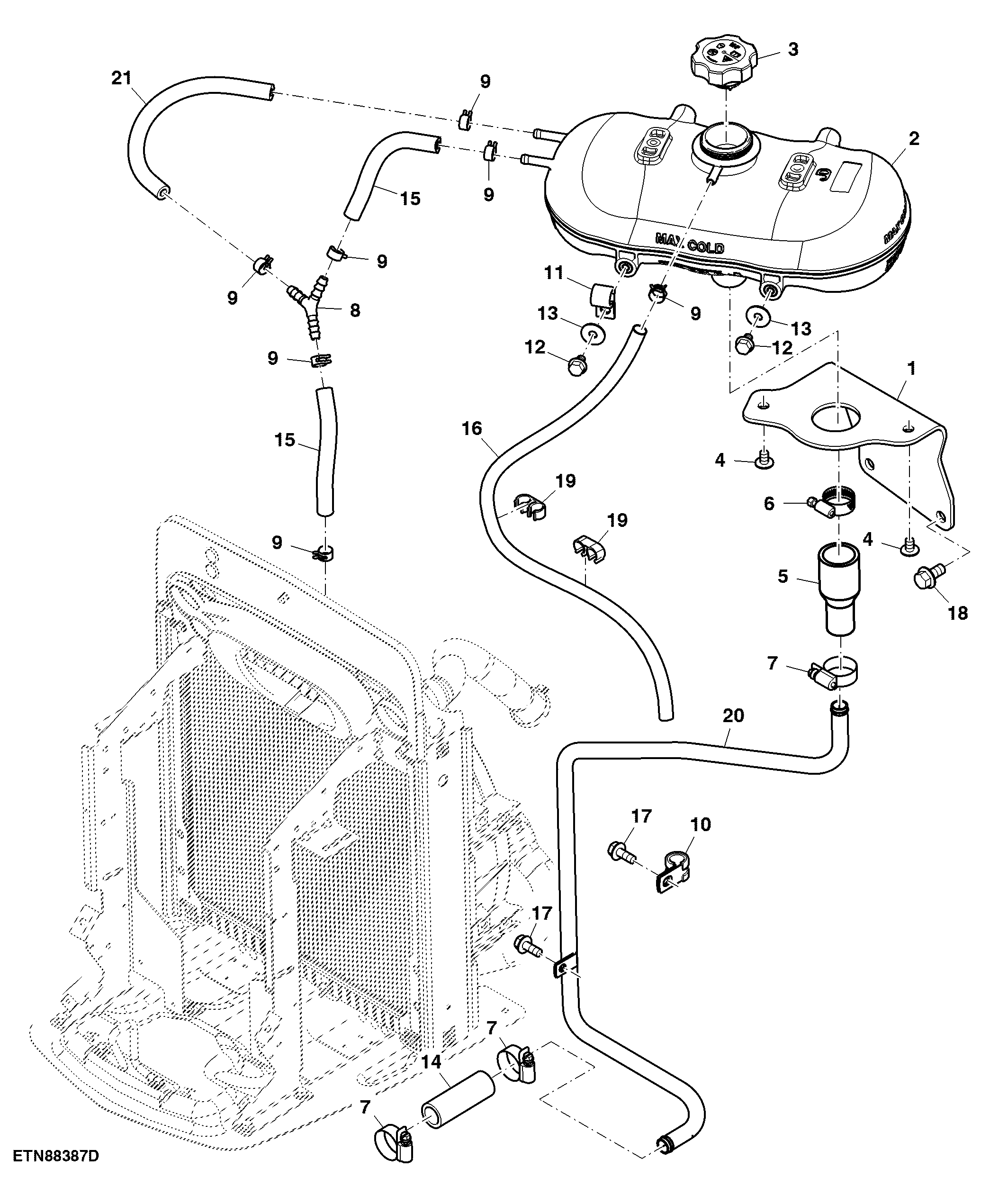

Surge Tank, OOS ( - 100100), Cab ( - 400100)
