Открытый узел

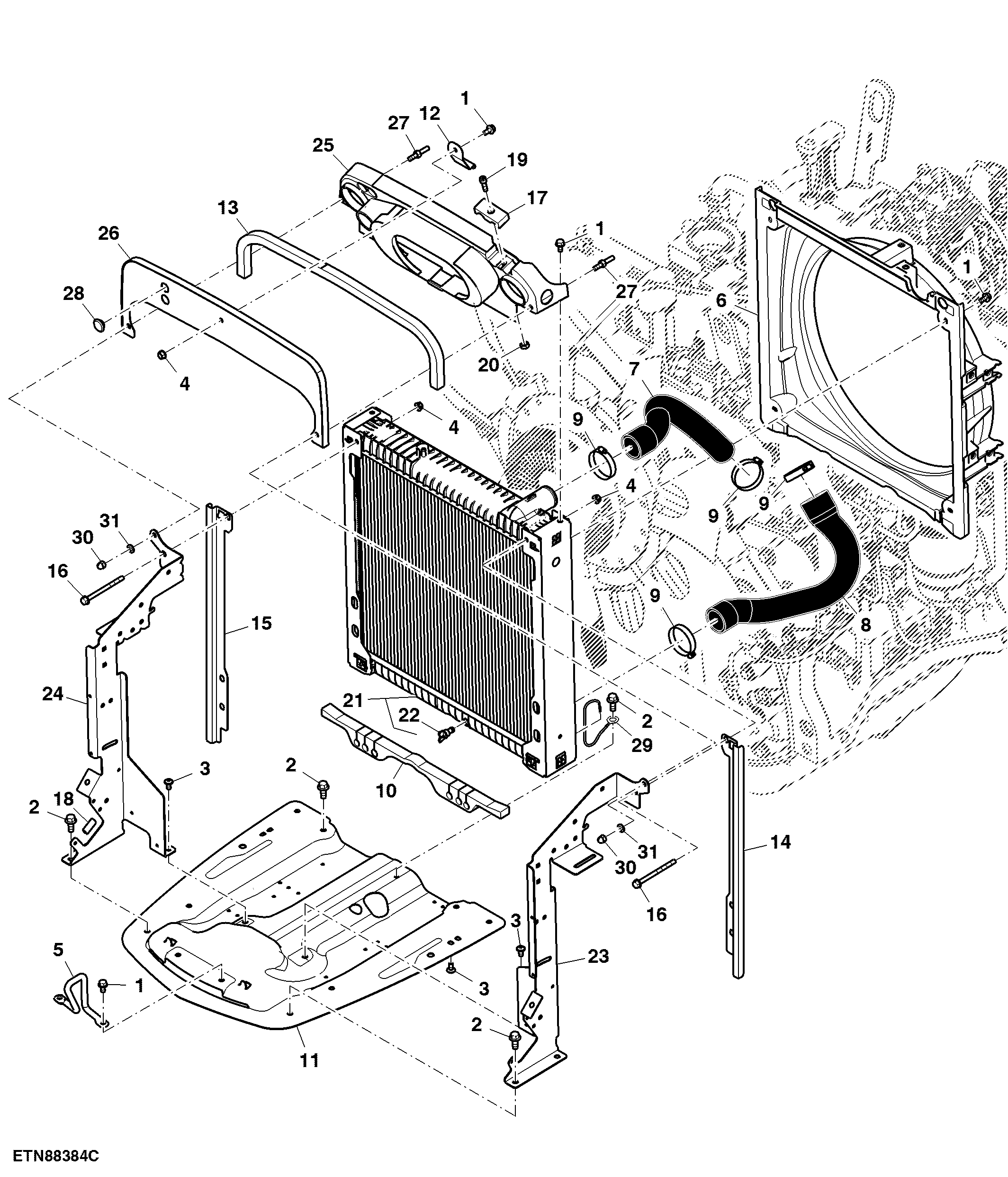

Radiator, OOS ( - 100100), Cab ( - 400100)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7865	9	Screw	M8 X 16
2	19M7785	6	Screw	M10 X 25
3	R264173	6	Bolt	-
4	14M7298	3	Flange Nut	M8
5	R255396	1	Striker	-
6	SU28125	1	Shroud	-
7	SU28123	1	Radiator Hose	Outlet
8	SU28124	1	Radiator Hose	Inlet
9	TY22470	4	Clamp	-
10	SU29407	1	Sealing Trim	-
11	SJ20574	1	Support	SUB FOR SJ16903
12	SU30329	1	Bracket	-
13	SU30330	1	Isolator	-
14	SU37420	1	Bracket	LH
15	SU37421	1	Bracket	RH
16	19M9355	2	Screw	M8 X 105
17	Z81375	1	Block Clamp	-
18	-	1	Part 18	CTL 30 mm, MF L58448
19	19M8735	1	Screw	M8 X 30
20	14M7163	1	Nut	M8
21	RE243437	1	Radiator	-
22	RE211285	1	Drain Plug	-
23	SU31664	1	Support	LH
24	SU31665	1	Support	RH
25	SJ12190	1	Shield	-
26	SJ15451	1	Air Duct	-
27	LVU17025	2	Screw	-
28	H238030	2	Plug	-
29	SJ17991	1	Wiring Harness	-
30	M84309	2	Nut	7.925 mm (5/16")
31	R51590	2	Washer	8.740 X 19 X 6.350 mm (11/32" X 0.748" X 1/4")

Radiator, OOS ( - 100100), Cab ( - 400100)

Нет текстового описания
