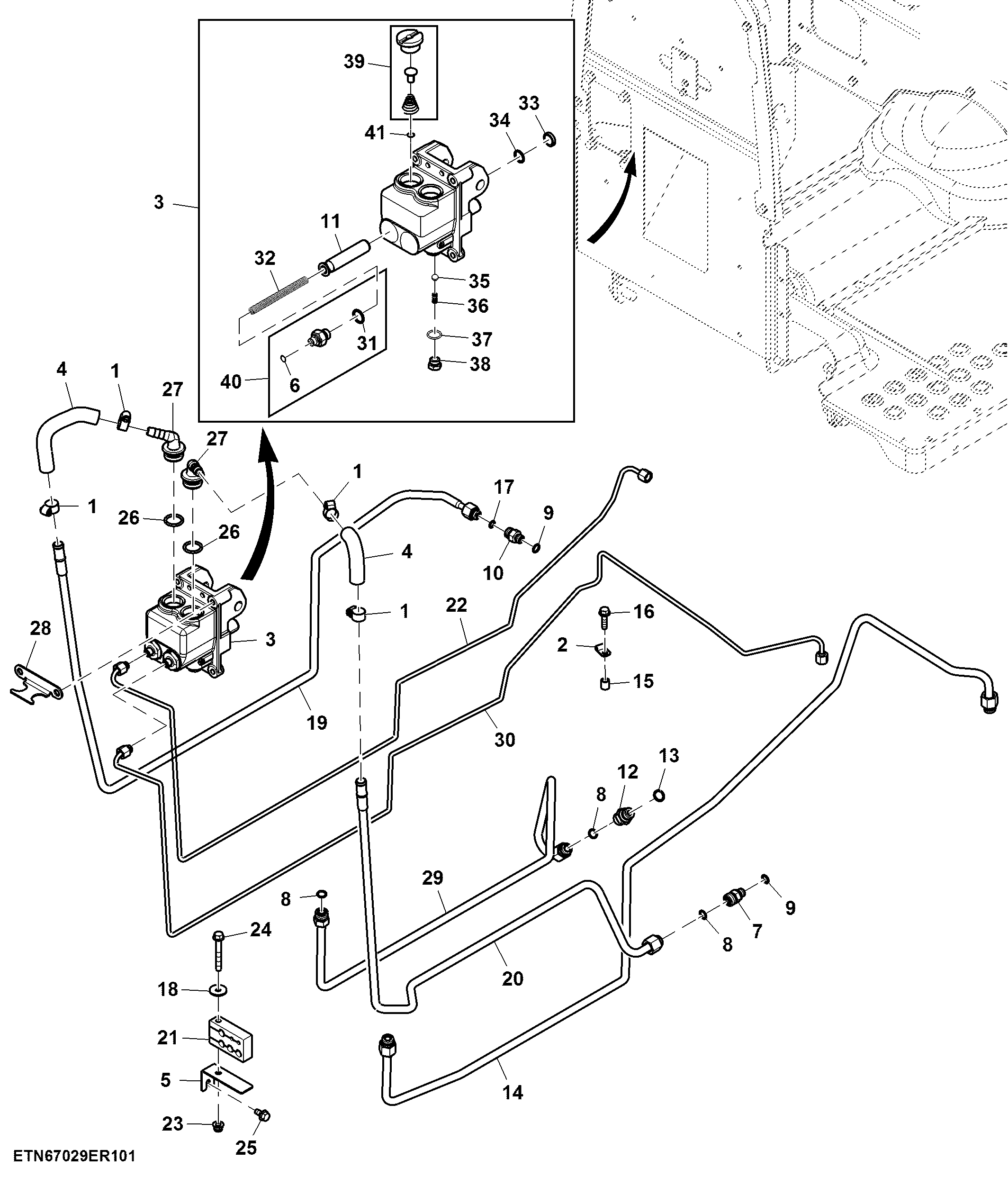

Hydraulic Brake Line, Open Operator’s Station

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR21837	4	Clamp	-
2	H22660	1	Clip	-
3	RE230251	1	Valve Spool	-
4	SU23230	2	Hose	-
5	SU23189	2	Bracket	-
6	T77814	2	O-Ring	-
7	38H5009	1	Adapter Fitting	-
8	T77857	3	O-Ring	-
9	51M7041	2	O-Ring	11.300 X 2.200 mm
10	SU290136	1	Adapter Fitting	-
11	L64359	2	Piston	-
12	38H5003	1	Adapter Fitting	-
13	51M7043	1	O-Ring	15.300 X 2.200 mm
14	SJ14640	1	Oil Line	Return
15	28H3376	1	Spacer	0.364" X 0.540" X 9/16"
16	19M7868	1	Screw	M8 X 30
17	T77613	1	O-Ring	-
18	24M7024	2	Washer	9 X 28 X 3 mm
19	SJ12120	1	Line	Supply
20	SJ12119	1	Line	Return
21	SU23188	2	Clamp	-
22	SJ12956	1	Brake Line	-
23	14M7396	2	Lock Nut	M8
24	19M7802	2	Screw	M8 X 65
25	19M7865	2	Screw	M8 X 16
26	A4730R	2	O-Ring	-
27	L56974	2	Hose Fitting	-
28	R109302	1	Retainer	-
29	SJ24394	1	Oil Line	Supply, Steering USE WITH SJ22726
29	SJ12125	1	Line	USE WITH SJ13339
30	SJ12955	1	Brake Line	-
31	U12547	2	O-Ring	-
32	L62883	2	Compression Spring	-
33	R495R	2	O-Ring	-
34	T22101	2	Seal	-
35	D2361R	2	Ball	-
36	T21816	2	Compression Spring	-
37	R26375	2	O-Ring	-
38	R39112	2	Fitting	-
39	AL70242	2	Pneumatic Control Valve	-
40	RE223501	2	Fitting Kit	-
41	R26906	2	O-Ring	-

Hydraulic Brake Line, Open Operator’s Station
