Selective Control Valve, Dual to Triple Rear SCV

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12M7135	4	Lock Washer	10 mm
2	14M7140	4	Nut	M10
3	14M7396	2	Lock Nut	M8
4	19M7802	1	Screw	M8 X 65
5	24M7386	1	Washer	13 X 19 X 1.500 mm
6	45M7080	1	Spring Locking Pin	-
7	45M7101	1	Spring Locking Pin	-
8	AL200064	1	Elbow Fitting	-
9	H112567	2	Plate	-
10	H114865	2	Clamp	-
11	L110766	1	Bushing	-
12	L171712	1	Ring	-
13	L208072	1	Retainer	-
14	L76801	1	Grommet	-
15	L77747	1	Knob	-
16	LVU16153	1	Bushing	-
17	M111717	1	Nut	-
18	M113899	1	Insert	-
19	R112612	1	Snap Ring	-
20	RE255758	2	Hyd. Quick-Connect Coupler	INCLUDES 51M7045
21	RE268232	1	Cap	SCV III, Expand
22	RE268233	1	Cap	SCV III, Contract
23	SJ31356	1	Push Pull Cable	LGTH = 1570 mm, Rear SCV, OOS SUB FOR SJ14123
24	SJ19028	2	Seal Kit	-
25	SJ22308	1	Oil Line	Triple Rear SCV
26	AL81908	1	Lock Kit	-
27	SJ24385	1	Hydraulic Hose	LGTH = 324 mm
28	SJ23962	1	Lever	Triple SCV, OOS
29	SJ31363	1	Push Pull Cable	LGTH = 1530 mm, Rear SCV, Cab SUB FOR SJ23988
30	SU40420	4	Stud	-
31	51M7045	2	O-Ring	19.300 X 2.200 mm
32	T77613	1	O-Ring	-
33	T77814	1	O-Ring	-
34	SJ32316	1	Selective Control Valve	SUB FOR SJ16055
35	RE259405	1	Lever	Triple SCV, Cab

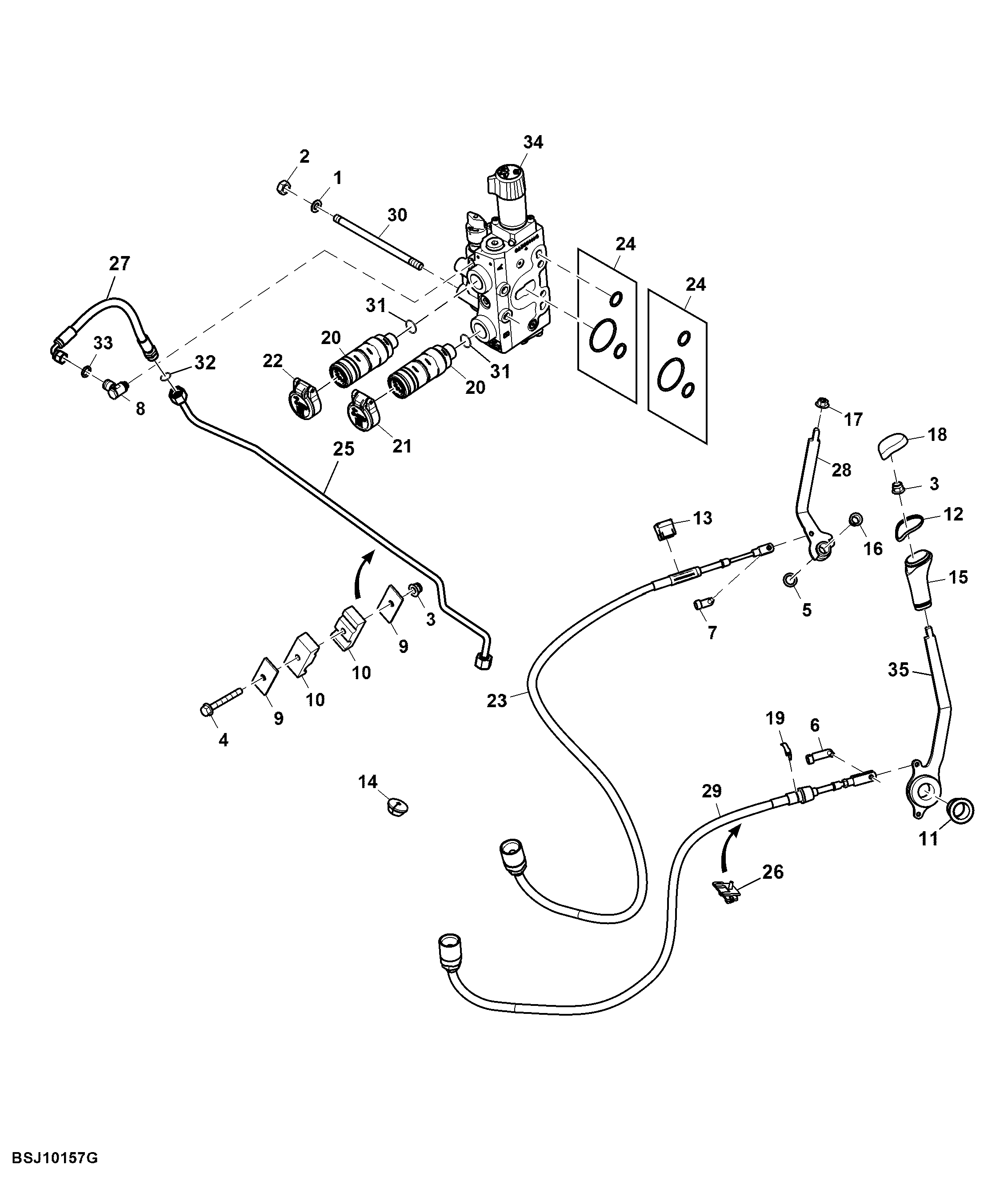

Selective Control Valve, Dual to Triple Rear SCV
