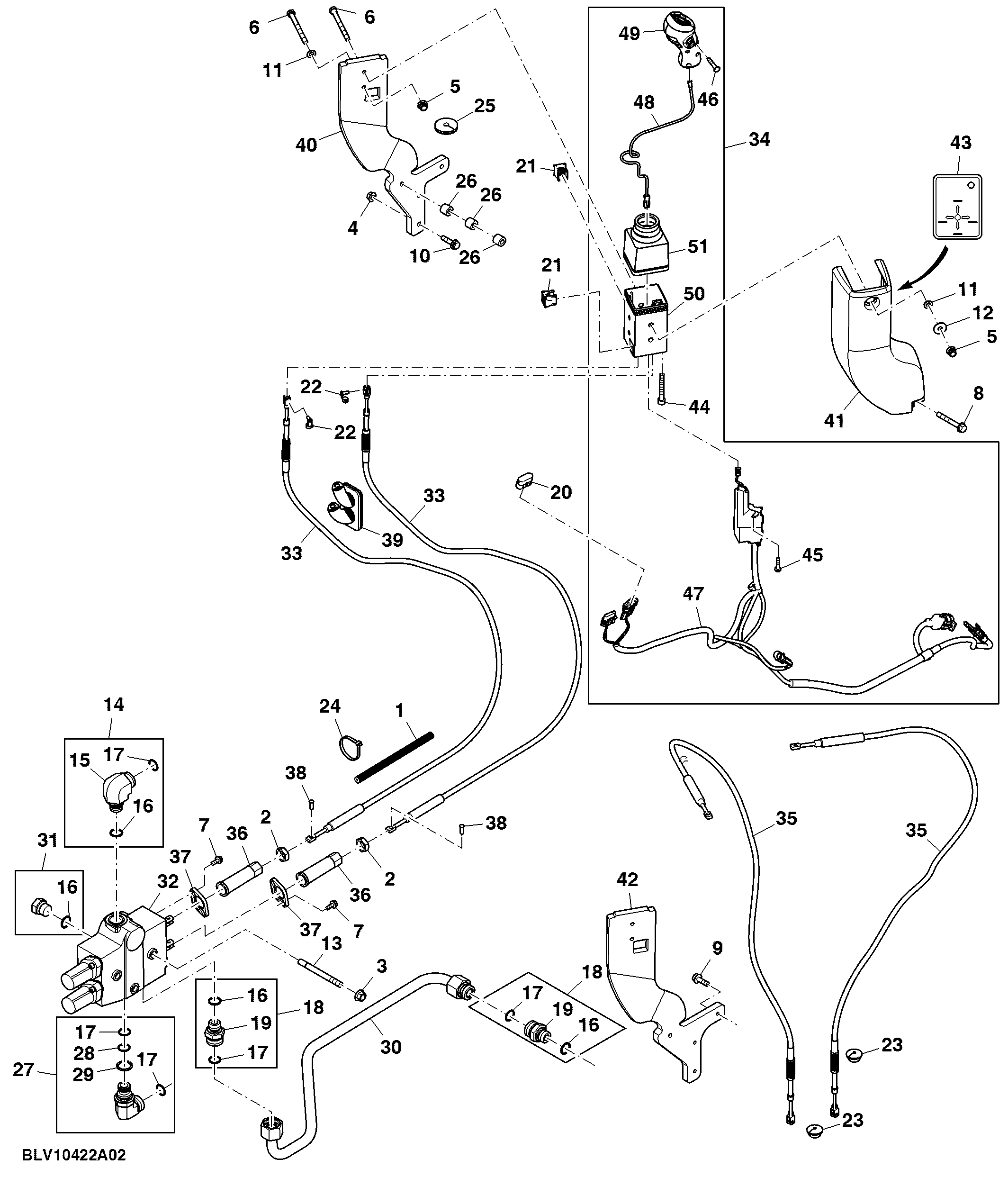

Mid SCV and Joystick, W/O Gear Shift Switch

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	CTL 2100 mm, MF TY22566
2	14M7158	2	Nut	M16
3	14M7296	2	Flange Nut	M10
4	14M7298	3	Flange Nut	M8
5	14M7396	2	Lock Nut	M8
6	19M7398	2	Cap Screw	M8 X 90
7	19M7775	4	Screw	M6 X 16
8	19M7801	1	Screw	M8 X 60
9	19M7867	3	Screw	M8 X 25
10	19M7868	3	Screw	M8 X 30
11	24M7055	2	Washer	8.400 X 16 X 1.600 mm
12	24M7207	1	Washer	8.400 X 24 X 2 mm
13	42M7121	2	Stud	-
14	61M5066	1	Elbow Fitting	-
15	38H5066	1	Elbow Fitting	-
16	51M7045	6	O-Ring	19.300 X 2.200 mm
17	T77858	5	O-Ring	-
18	61M5121	2	Adapter Fitting	-
19	38H5121	2	Adapter Fitting	-
20	L116272	1	Elec. Connector Accessory	-
21	L208072	2	Retainer	-
22	L209039	2	Pin	-
23	L76801	2	Grommet	-
24	R105388	3	Tie Band	-
25	R112645	1	Grommet	-
26	R244801	3	Spacer	-
27	RE209497	1	Elbow Fitting	-
28	R46702	1	Back-Up Ring	-
29	51M7047	1	O-Ring	23.600 X 2.900 mm
30	RE241830	1	Oil Line	-
31	RE46687	4	Drain Plug	-
32	SJ14315	1	Selective Control Valve	-
33	SJ15949	2	Push Pull Cable	-
34	SJ15951	1	Multi-Functional Controller	-
35	SJ16537	2	Push Pull Cable	-
36	SU26057	2	Sleeve	-
37	SU26058	2	Flange	-
38	SU26328	2	Pin	-
39	SU303970	1	Boot	-
40	SU32032	1	Bracket	-
41	SU32033	1	Cover	-
42	SU33213	1	Bracket	-
43	W31909	1	Instruction Plate	-
44	19M9730	1	Screw	M6 X 45
45	37M7095	2	Screw	-
46	37M7389	4	Screw	-
47	AL208271	1	Wiring Harness	-
48	AL208296	1	Wiring Harness	-
49	AL212353	1	Handle	-
50	L208076	1	Housing	-
51	L208624	1	Boot	-
