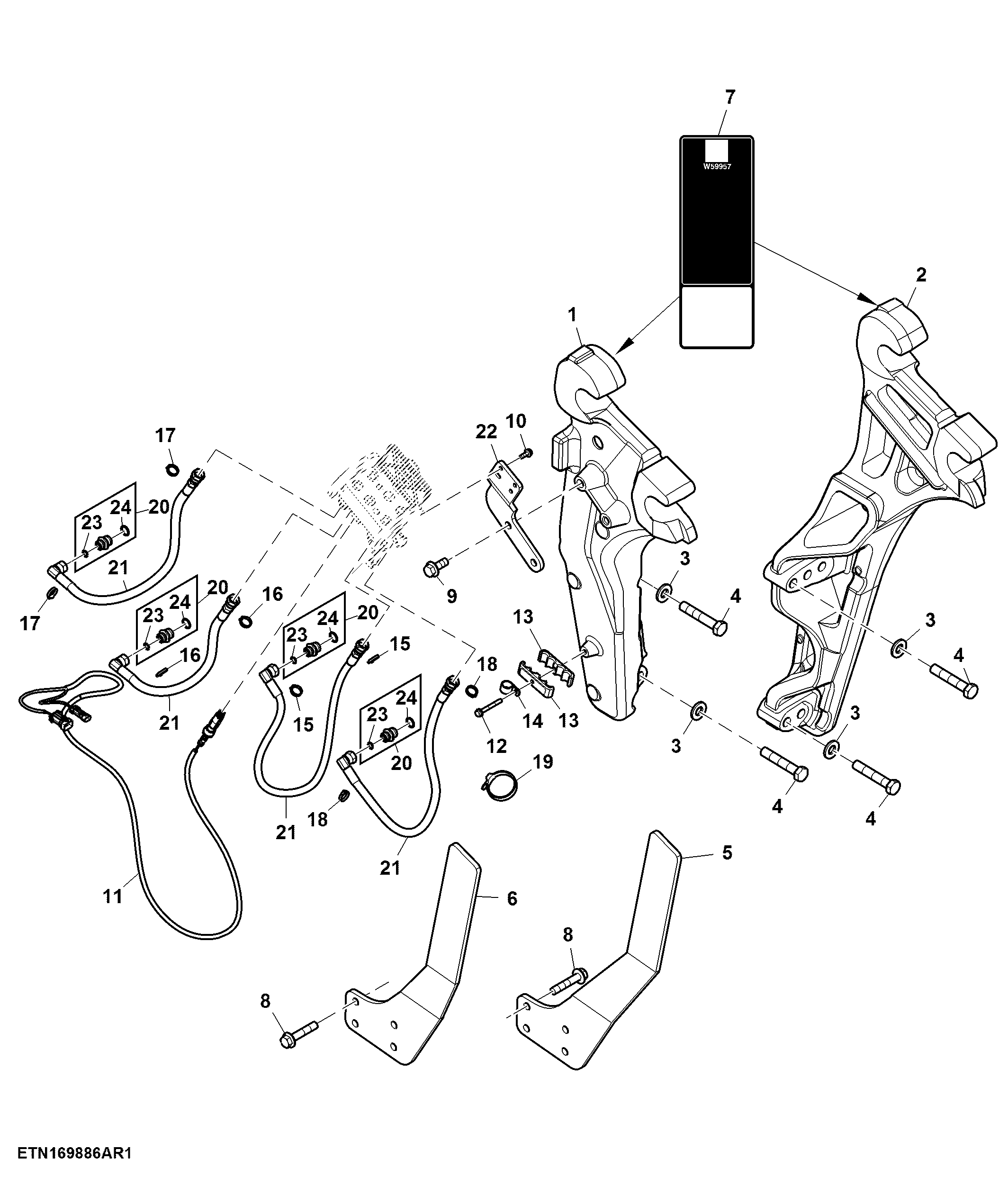

Loader Ready Kit W/ Front Hitch (200512 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	PXX11494	1	Frame	RH, SUB FOR PXX10039
2	PXX11495	1	Frame	LH, SUB FOR PXX10038
3	24M7242	10	Washer	21.400 X 42 X 5 mm
4	19M9413	10	Cap Screw	M20 X 110
5	PXX10229	1	Plate	LH
6	PXX10230	1	Plate	RH
7	W59957	2	Label	Mounting Frame
8	19M7827	8	Screw	M16 X 80
9	19M7793	2	Screw	M16 X 40
10	19M7866	4	Screw	M8 X 20
11	DC214930	1	Wiring Harness	Coupler to Cab
12	19M7802	1	Screw	M8 X 65
13	W40934	2	Clamp	-
14	AH78237	1	Clamp	-
15	R155996	2	Tie Band	Yellow
16	R155997	2	Tie Band	Red
17	R155998	2	Tie Band	Blue
18	R44302	2	Tie Band	Black
19	N189220	1	Tie Band	-
20	SJ23171	4	Adapter Fitting	-
21	AXX10358	4	Hydraulic Hose	LGTH = 1486 mm
22	CC140028	1	Bracket	-
23	T77857	4	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
24	51M7045	4	O-Ring	19.300 X 2.200 mm

Loader Ready Kit W/ Front Hitch (200512 - )
