Открытый узел

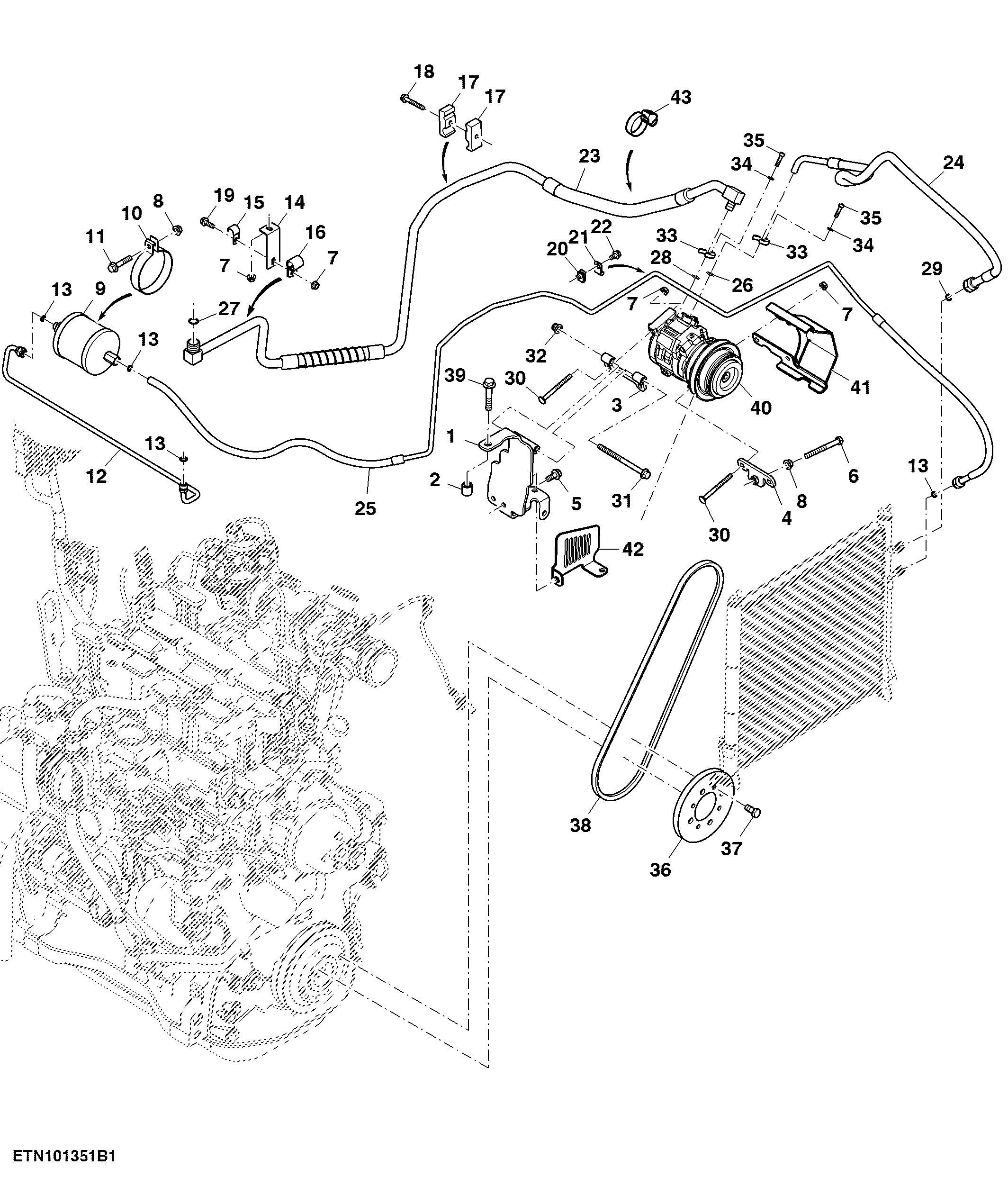

Compressor, Air Conditioner, 2.5 m Cab

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SJ22924	1	Bracket	-
2	H140466	1	Bushing	-
3	SJ22925	1	Bracket	-
4	SJ15450	1	Bracket	-
5	19M7785	2	Screw	M10 X 25
6	19M8241	1	Cap Screw	M10 X 100
7	14M7298	6	Flange Nut	M8
8	14M7296	2	Flange Nut	M10
9	RE291794	1	Receiver-Dryer	-
10	R53422	1	Clamp	-
11	19M7806	2	Screw	M10 X 50
12	RE264194	1	Line	-
13	R183409	4	O-Ring	-
14	R220314	1	Bracket	-
15	AH77724	1	Clip	-
16	R73291	1	Clamp	-
17	H114865	2	Clamp	-
18	19M7979	1	Screw	M8 X 55
19	19M7867	1	Screw	M8 X 25
20	M84971	1	Nut	-
21	AH76883	1	Clip	-
22	19M7865	1	Screw	M8 X 16
23	SJ17700	2	Line	-
24	SJ15470	1	Line	-
25	SJ21674	1	Line	-
26	51M7089	1	O-Ring	10.800 X 2.400 mm
27	R183412	1	O-Ring	-
28	51M7090	1	O-Ring	13.400 X 2.400 mm
29	R183410	1	O-Ring	-
30	03M7295	4	Bolt	M8 X 90
31	19M8896	1	Screw	M10 X 140
32	14M7400	1	Lock Nut	M10
33	R295484	2	Clamp	-
34	24M7054	2	Washer	6.400 X 12 X 1.600 mm
35	19M7966	2	Screw	M6 X 25
36	R128825	1	Pulley	-
37	19M7872	4	Cap Screw	M12 X 25
38	SU28901	1	V-Belt	-
39	19M7816	1	Screw	M12 X 65
40	SJ17273	1	Compressor	-
41	SU41542	1	Cover	-
42	SU41590	1	Shield	-
43	R213663	1	Clamp	-

Compressor, Air Conditioner, 2.5 m Cab

Нет текстового описания
