Открытый узел

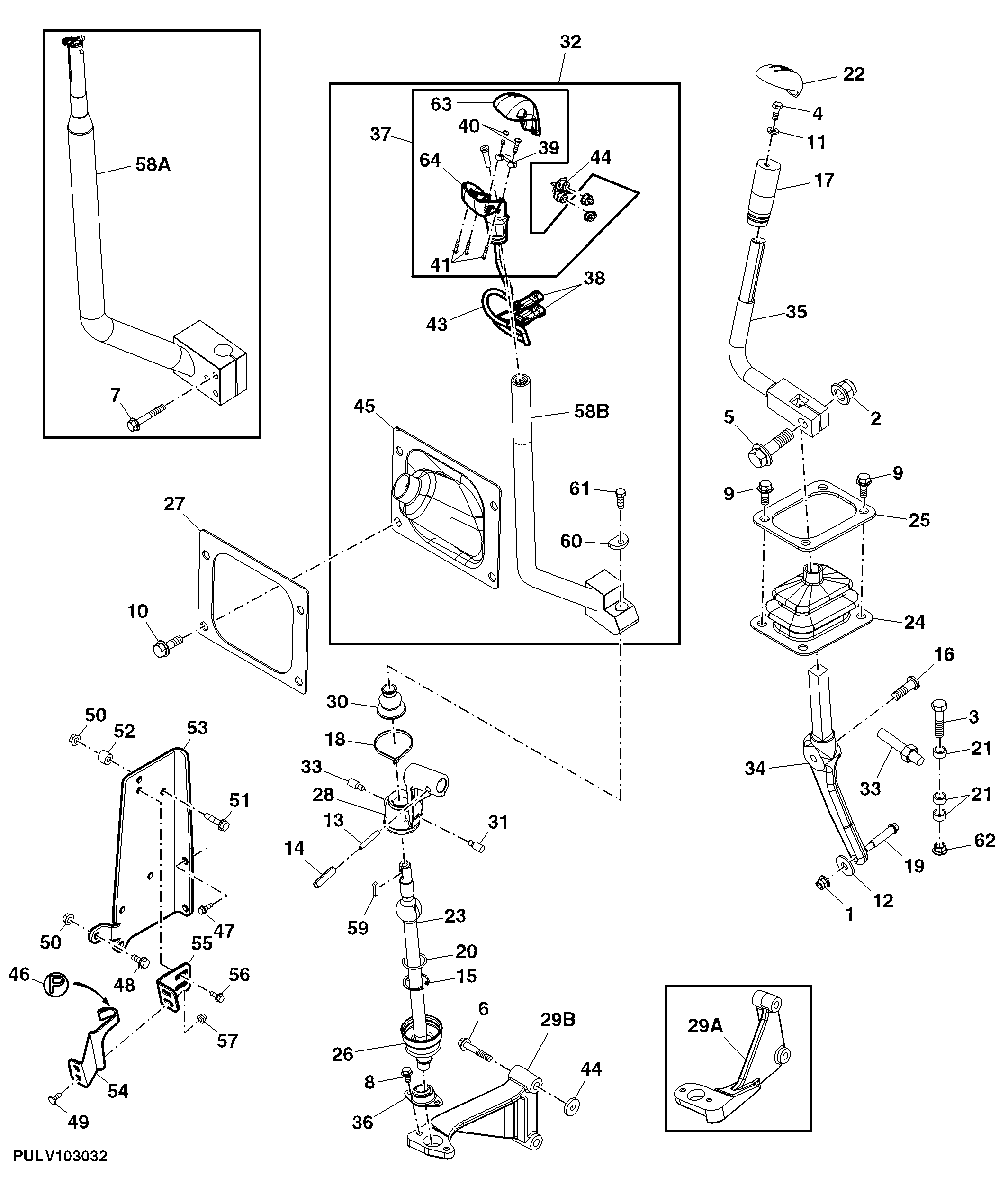

RANGE AND GEAR SHIFT LEVER, PR HI-LOW, OPEN OPERATOR'S STATION

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7397	1	Lock Nut	M6
2	14M7401	1	Lock Nut	M12
3	19M7285	1	Cap Screw	M12 X 30
4	19M7560	1	Cap Screw	M6 X 16
5	19M7791	1	Bolt	M12 X 40
6	19M7808	3	Screw	M10 X 65
7	19M7797	2	Screw	M6 X 40, USE WITH RE283406
8	19M7865	2	Screw	M8 X 16
9	19M7866	4	Screw	M8 X 20
10	19M7867	4	Screw	M8 X 25
11	24M7088	1	Washer	6.600 X 12 X 1.600 mm
12	24M7298	1	Washer	8.400 X 25 X 2 mm
13	34M7042	1	Spring Pin	6 X 40 mm
14	34M7053	1	Spring Pin	10 X 40 mm
15	40M1860	1	Snap Ring	-
16	H148835	1	Bolt	-
17	L77805	1	Knob	-
18	R105388	2	Tie Band	-
19	R125967	1	Screw	-
20	R137143	1	Ring	-
21	R171428	2	Washer	-
22	R243650	1	Insert	-
23	R283395	1	Gearshift Lever	-
24	R264950	1	Boot	-
25	R264951	1	Retainer	-
26	R268680	1	Boot	-
27	SU292181	1	Retainer	-
28	SU27755	1	Lever	SUB FOR R282981 OR SU21926
30	SU20184	1	Boot	-
31	R286126	2	Pin	-
32	SJ15820	1	Gearshift Lever	USE WITH SJ15818
32	SJ295118	1	Gearshift Lever	USE WITH RE283406
33	RE258370	1	Link	-
34	SJ23941	1	Lever	SUB FOR RE263378
35	RE263381	1	Lever	-
36	RE65233	1	Bearing	-
37	SJ303234	1	Grip Kit	-
38	57M7257	1	Elec. Connector Housing	-
39	AL162803	1	Clamp	-
40	37M7179	2	Screw	-
41	37M7389	3	Screw	-
42	24H1781	2	Washer	13/32" X 7/8" X 1/4"
43	RE254797	1	Wiring Harness	-
44	L157161	1	Switch	-
45	SU41852	1	Boot	SUB FOR SU292178
46	R138058	1	Label	-
47	19M7867	2	Screw	M8 X 25
48	19M7866	1	Screw	M8 X 20
49	03M7221	2	Bolt	M6 X 16
50	14M7298	2	Flange Nut	M8
51	19M7897	1	Screw	M8 X 35
52	R244801	1	Spacer	-
53	SJ298517	1	Bracket	-
54	SU297986	1	Indicator	-
55	SU297987	1	Indicator	-
56	19M7775	2	Screw	M6 X 16
57	14M7397	2	Lock Nut	M6
59	49M6496	1	Shaft Key	5 X 22 mm
60	SU28682	1	Plate	USE WITH SJ15818
61	19M7163	1	Cap Screw	M8 X 25, USE WITH SJ15818
62	14M7296	1	Flange Nut	M10
63	R281360	1	Insert	-
63	SU24543	1	Insert	-
64	L157158	1	Grip	-
29A	R283367	1	Support	-
29B	SU27336	1	Support	-
58A	RE283406	1	Gearshift Lever	-
58B	SJ15818	1	Gearshift Lever	-

RANGE AND GEAR SHIFT LEVER, PR HI-LOW, OPEN OPERATOR'S STATION
