Открытый узел

Gear Shifters, Speed ( - 316083)

Gear Shifters, Speed ( - 316083)

Gear Shifters, Speed ( - 316083)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

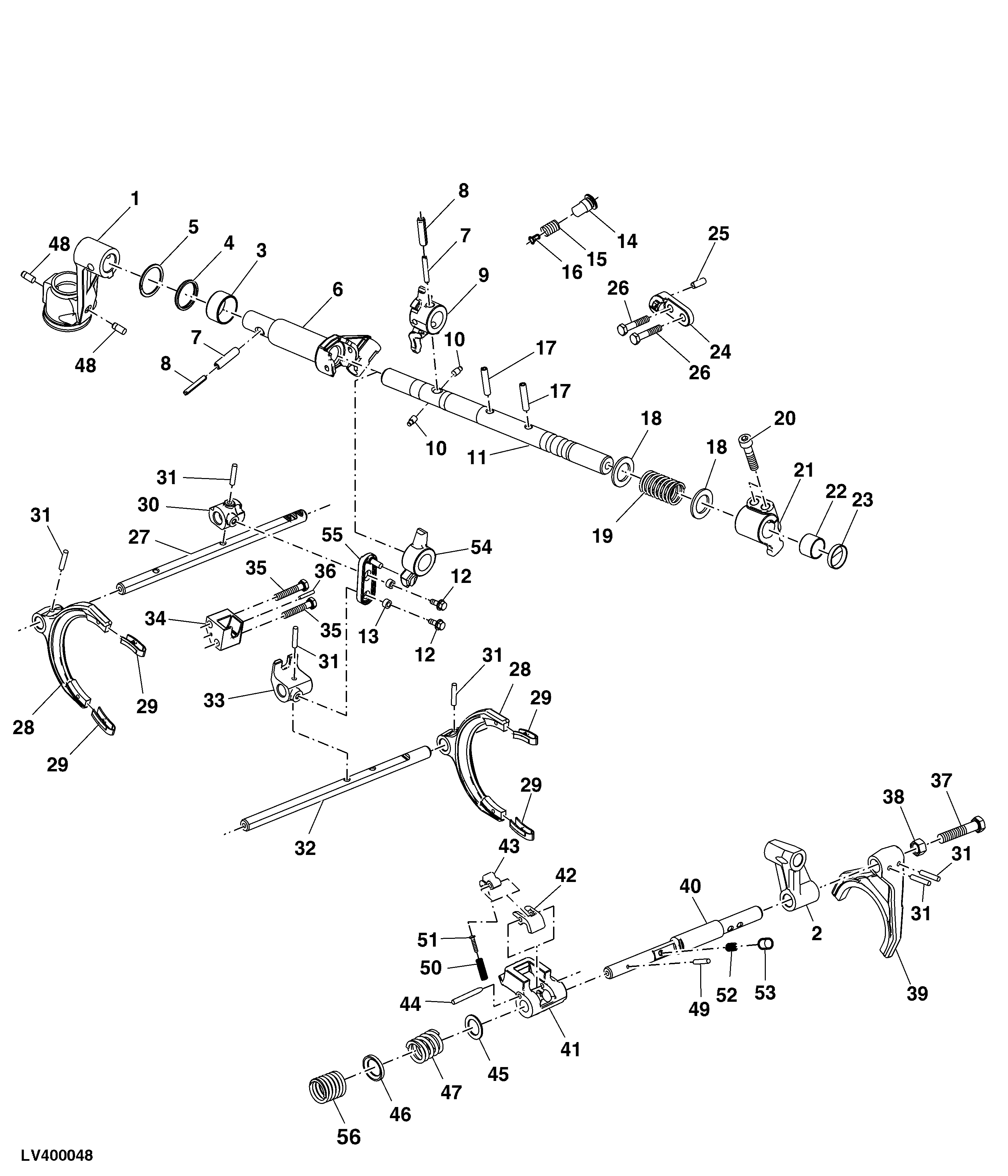

Gear Shifters, Speed ( - 316083)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SU27755	1	Lever	SUB FOR SU21926 AND R282981
2	R286369	2	Housing	-
3	R273971	1	Bushing	-
4	RE273973	1	Seal	-
5	R273974	1	Snap Ring	-
6	R286061	1	Arm	-
7	34M7053	2	Spring Pin	10 X 40 mm, SUB FOR 34M6231
8	34M7042	2	Spring Pin	6 X 40 mm, SUB FOR 34M3868
9	R286063	1	Arm	-
10	R270818	2	Pin	-
11	R271532	1	Shaft	-
12	R153675	2	Screw	Syncshuttle™ W/ Creeper
13	R261667	2	Bushing	Syncshuttle™ W/ Creeper
14	SU292874	1	Fitting	-
15	L114297	1	Compression Spring	-
16	SU292540	1	Pin	-
17	R257285	2	Spring Pin	-
18	R271805	2	Washer	-
19	R272061	1	Compression Spring	-
20	R232674	2	Cap Screw	-
21	R271530	1	Arm	-
22	R273970	1	Bushing	-
23	R250031	1	Plug	-
24	R270780	1	Plate	-
25	44M7157	1	Dowel Pin	-
26	19M6587	1	Cap Screw	M8 X 40
27	R286313	1	Shifter Rod	-
28	R256957	2	Fork	-
29	L113217	4	Clip	-
30	R268990	1	Block Clamp	-
31	34M7305	4	Spring Pin	6 X 30 mm
32	R286314	1	Shifter Rod	-
33	R268992	1	Block Clamp	-
34	SU292543	1	Block Clamp	-
35	19M2972	2	Cap Screw	M8 X 45
36	34M7279	1	Spring Pin	4 X 24 mm
37	19M3167	1	Cap Screw	M12 X 60
38	14M7275	1	Nut	M12
39	R269127	1	Fork	-
40	SU296441	1	Shifter Rod	-
41	R271528	1	Block Clamp	-
42	R259277	1	Latch	-
43	R259275	1	Detent	-
44	R265562	1	Pin	-
45	R261427	1	Washer	-
46	R286068	1	Washer	-
47	R287172	1	Compression Spring	-
48	R278110	2	Pin	-
49	34M7279	1	Spring Pin	4 X 24 mm, SUB FOR 34M7315
50	R269006	2	Compression Spring	-
51	R259279	2	Pin	-
52	R259281	1	Compression Spring	-
53	R286066	1	Cap	-
54	R260044	1	Arm	Syncshuttle™ W/ Creeper
55	R283910	1	Arm	Syncshuttle™ W/ Creeper
56	R271740	1	Compression Spring	-
