Открытый узел

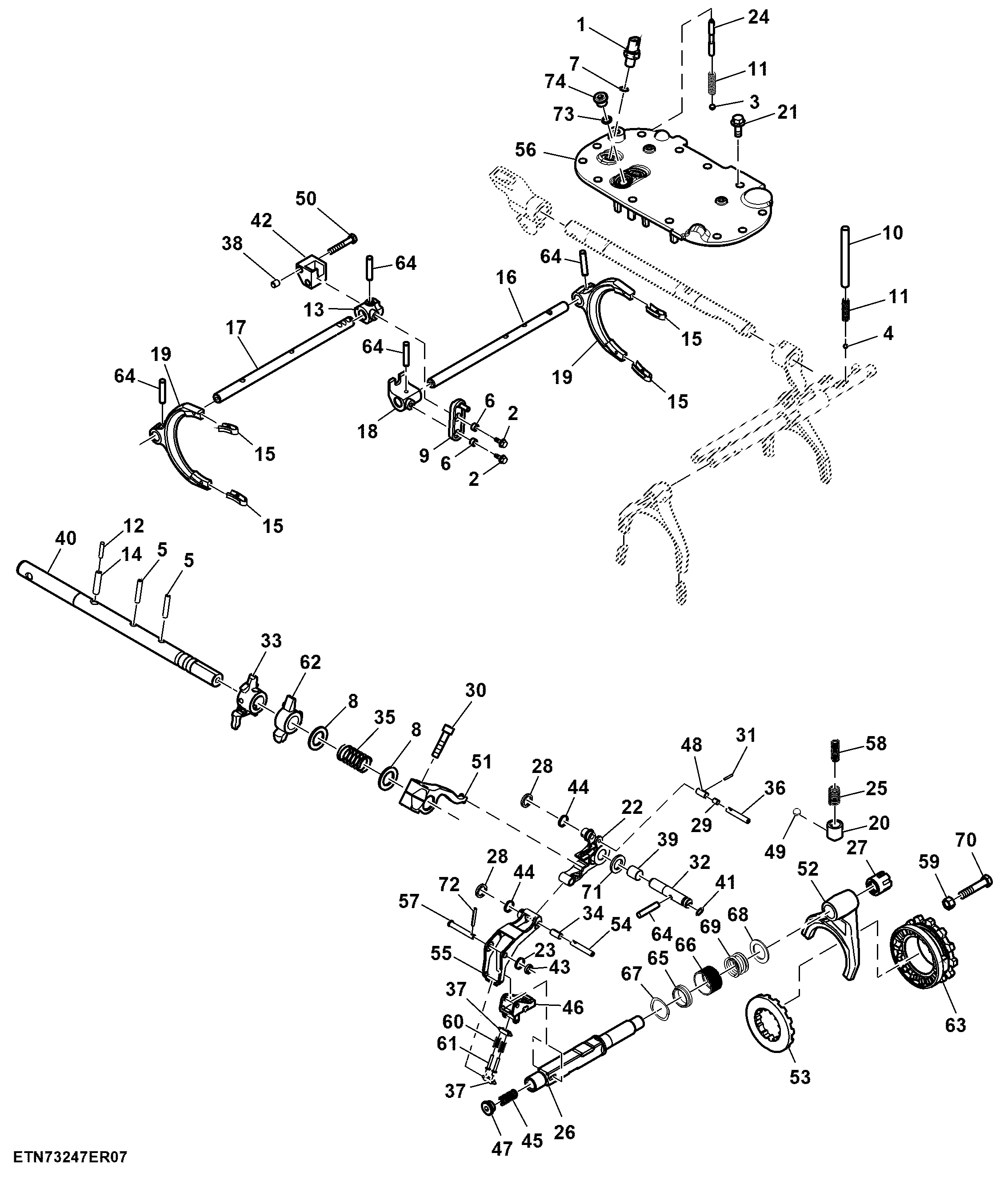

Gear Shifter, Speed, SyncShuttle™ Plus (316084 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE12411	1	Switch	Neutral
2	R153675	2	Screw	-
3	R250028	4	Ball	Shift Detent
4	R250030	4	Ball	Shift Interlock
5	R257285	5	Spring Pin	-
6	R261667	2	Bushing	-
7	R26448	1	O-Ring	-
8	R271805	2	Washer	-
9	R283910	1	Arm	Neutral Switch
10	R286312	2	Pin	Range Rail Detent
11	T44784	4	Spring	-
12	34M7042	1	Spring Pin	6 X 40 mm, SUB FOR 34M3868
13	R268990	1	Block Clamp	-
14	34M7053	1	Spring Pin	10 X 40 mm, SUB FOR 34M6231
15	L113217	4	Clip	-
16	R286314	1	Shifter Rod	Speed Rail, 3-4
17	R286313	1	Shifter Rod	Speed Rail, 1-2
18	R268992	1	Block Clamp	-
19	R256957	2	Fork	Speed
20	SU22530	1	Housing	Detent
21	19M7785	12	Screw	M10 X 25
22	SU22444	1	Arm	Over Center Arm
23	SU23101	1	Spring	-
24	SU22712	2	Pin	Speed Detent
25	SU22567	1	Compression Spring	Over Center Arm Detent
26	SU22425	1	Shifter Rod	Park Rail
27	SU23060	1	Lock Nut	-
28	SU22980	2	Retainer	-
29	SU22970	1	Bushing	-
30	R232674	2	Cap Screw	-
31	34M7278	2	Spring Pin	3 X 18 mm
32	SU22572	1	Pin	Over Center Pivot
33	SU22540	1	Arm	Shift Arm
34	SU22977	1	Bushing	-
35	SU23267	1	Compression Spring	Speed Cross Shaft
36	SU22971	1	Pin	Roller, Over Center Pin
37	SU22570	2	Pad	Park Rail
38	SU22145	2	Bushing	Park Grounding Block
39	SU22972	1	Bushing	Over Center Pivot
40	SU22545	1	Shaft	Speed Cross Shaft
41	L53813	1	O-Ring	-
42	SU22959	1	Block Clamp	-
43	SU23097	1	Retainer	-
44	SU23102	2	Spring	Crest to Crest
45	SU22541	1	Compression Spring	Outer, Park Rail
46	SU22429	1	Lever	Lock
47	SU22569	1	Fitting Plug	-
48	SU22969	1	Roller	Over Center Arm
49	L38718	1	Ball	SUB FOR SU24700
50	19M9067	2	Cap Screw	M8 X 50
51	SU22544	1	Arm	Park Shift
52	SU22552	1	Fork	Park Shift
53	R257004	1	Washer	-
54	SU22442	1	Pin	Spring Link
55	SU22427	1	Link	ORDER SU60272
55	SU60272	1	Link	Park Rail
56	SU31857	1	Cover	Shift Linkage SUB FOR SU22550
57	SU62768	1	Pin	SUB FOR SU22430
58	SU23118	1	Compression Spring	Inner, Over Center Arm Detent
59	14M7275	1	Nut	M12
60	SU22434	2	Compression Spring	Park Latch
61	SU22571	2	Pin	Rocker Plate Guide Pin
62	SU23903	1	Arm	-
63	R273968	1	Shift Collar	ORDER SU47755
63	SU47755	1	Shift Collar	ORDER SU62803
63	SU62803	1	Shift Collar	-
64	34M7305	5	Spring Pin	6 X 30 mm
65	SU29740	1	Sleeve	Inner
66	SU29941	1	Sleeve	Outer
67	SU29744	1	Spring	-
68	SU29743	1	Washer	-
69	SU30182	1	Compression Spring	Park Fork Retaining W/ Mechanical Stop
70	19M3167	1	Cap Screw	M12 X 60
71	R129553	1	Washer	-
72	34M7159	1	Spring Pin	3 X 12 mm
73	51M7041	1	O-Ring	11.300 X 2.200 mm
74	R275517	1	Drain Plug	-

Gear Shifter, Speed, SyncShuttle™ Plus (316084 - )

Нет текстового описания
