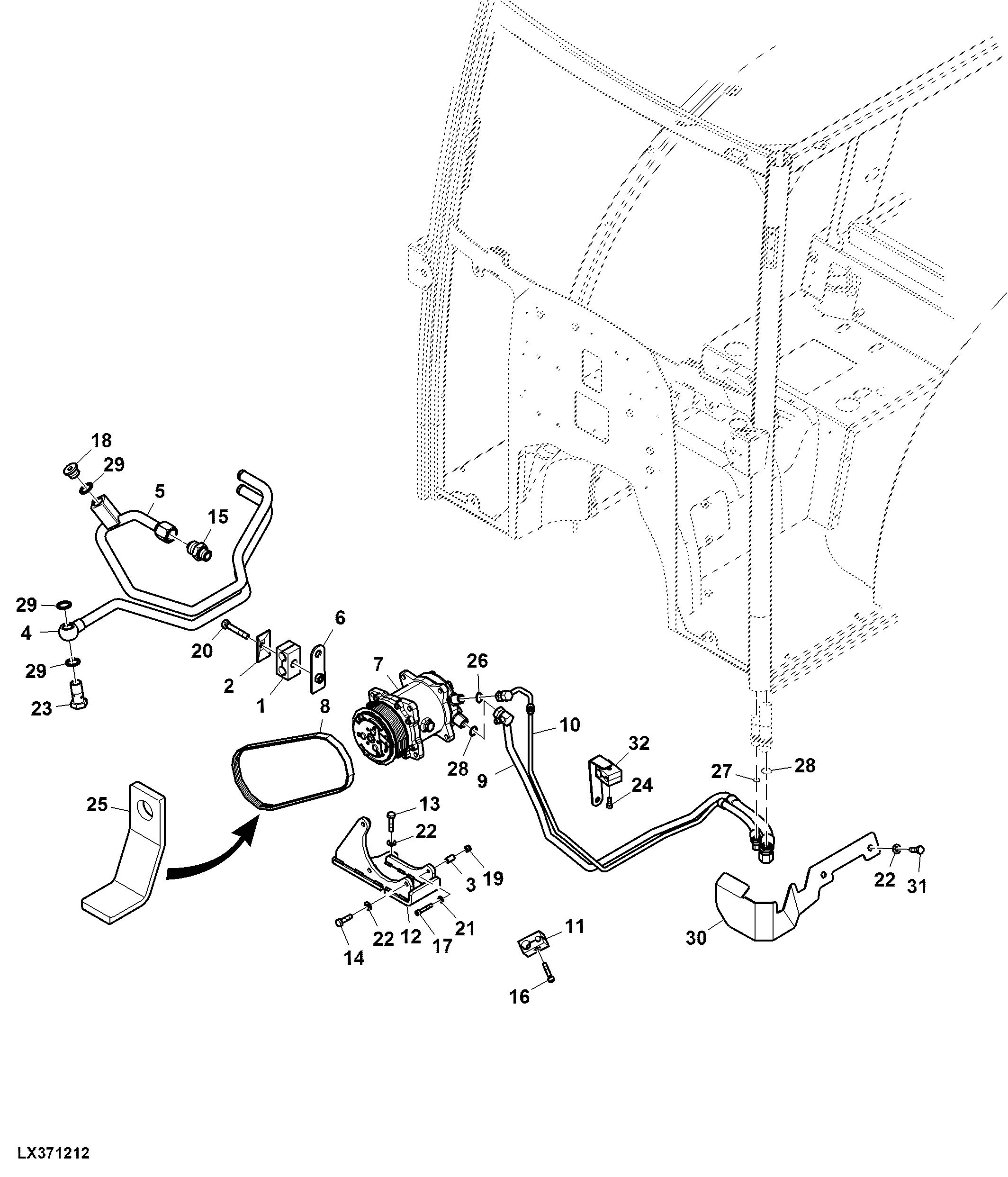

Compressor, Air Conditioning (x07527 - x09159)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	ER194404	1	Clamp	Refer PIN Introblock for Serial Number Details
2	ER194406	1	Plate	-
3	ER207825	1	Spacer	-
4	ER449041	1	Pipe	-
5	ER449042	1	Pipe	-
6	ER449046	1	Bracket	-
7	ER432799	1	Compressor	-
8	ER437480	1	V-Belt	-
9	ER495728	1	Pipe	-
10	ER495727	1	Oil Line	-
11	ER430457	1	Clamp	-
12	ER476900	1	Support	-
13	19M8008	3	Cap Screw	M8 X 35
14	19M7513	3	Cap Screw	M8 X 30
15	ER106539	1	Adapter Fitting	-
16	ER021376	1	Bolt	M6 X 30
17	ER021377	1	Bolt	M6 X 35
18	ER391502	1	Plug	-
19	14M7165	1	Lock Nut	M6
20	ER022764	1	Bolt	M8 X 50
21	24M7054	1	Washer	6.400 X 12 X 1.600 mm
22	ER023109	8	Washer	-
23	ER028233	1	Fitting	-
24	ER021362	1	Screw	M6 X 16
25	ER716796	1	Bracket	-
26	ER260866	1	O-Ring	-
27	ER260865	1	O-Ring	-
28	ER260864	2	O-Ring	-
29	ER479048	3	Washer	-
30	ER495740	1	Cover	-
31	19M7163	2	Cap Screw	M8 X 25
32	ER495724	1	Support	-

Compressor, Air Conditioning (x07527 - x09159)

Нет текстового описания
