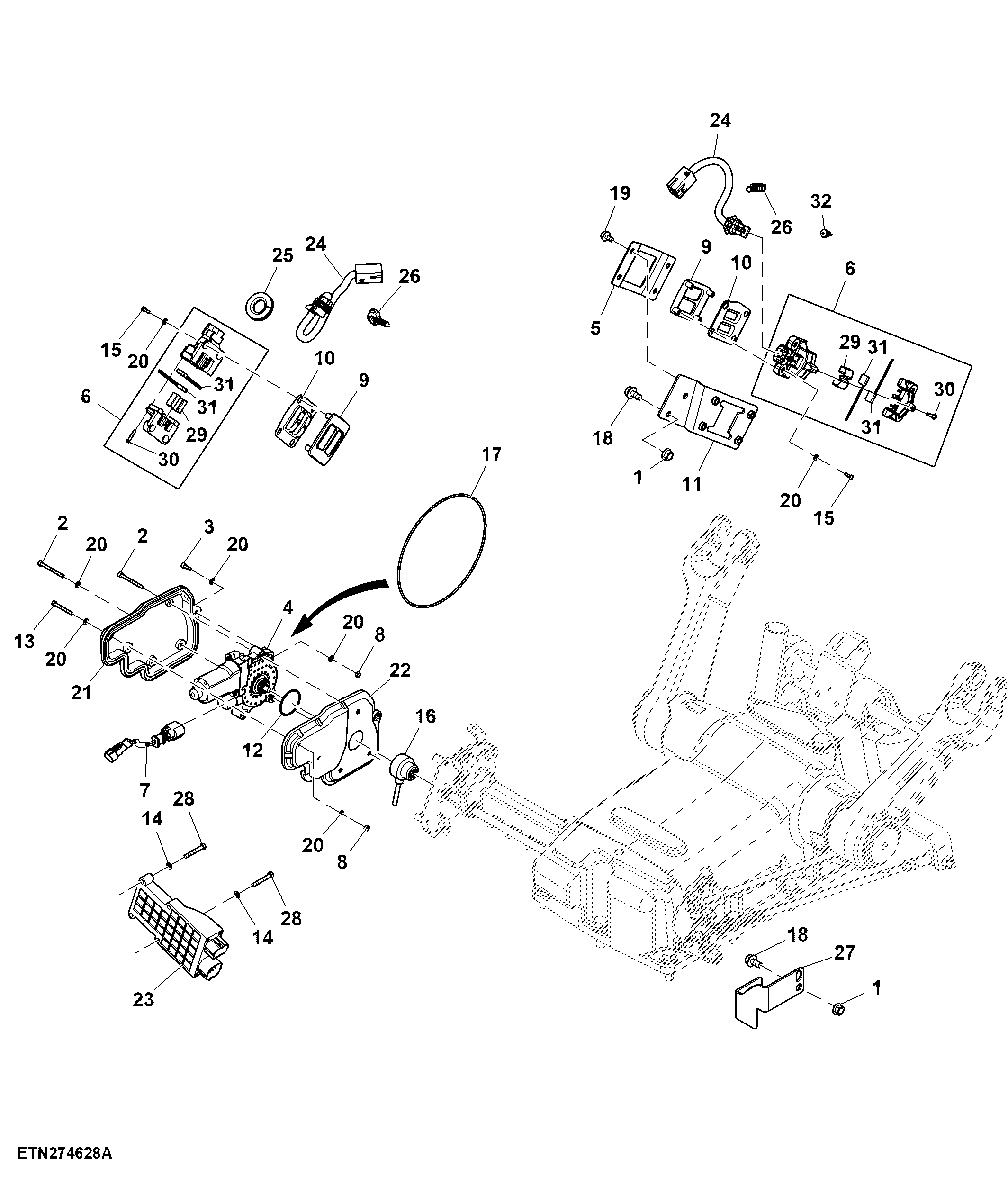

Wiring Harness, Electric Quick Raise and Lower

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	4	Flange Nut	M8
2	R184736	3	Socket Head Screw	-
3	19M9054	1	Screw	M4 X 12
4	SJ301628	1	Electric Motor	25 A
5	SU22114	1	Cover	QRL Switch
6	AL172871	2	Control	-
7	SJ12695	1	Wiring Harness	QRL Motor Pigtail
8	14M7139	3	Nut	M4
9	R234273	2	Frame	-
10	L169912	2	Boot	-
11	SJ11400	1	Bracket	Rear QRL Mounting Switch
12	H35244	1	Ring	-
13	19M9034	2	Screw	M4 X 35
14	24M7027	4	Washer	5.300 X 10 X 1 mm
15	37M7411	8	Screw	-
16	SJ301631	1	Mounting Parts	Z = 14, EQRL Coupler
17	H35244	1	Ring	-
18	19M7865	4	Screw	M8 X 16
19	19M7774	4	Screw	M6 X 12
20	24M7117	16	Washer	4.300 X 9 X 0.800 mm
21	SU40715	1	Cover	Rear QRL Motor
22	SU40714	1	Cover	Front QRL Motor
23	SJ17002	1	Electronic Control Unit	-
24	SJ36448	2	Wiring Harness	EQRL Switch Pigtail
25	SU58560	1	Grommet	-
26	57M8903	2	Clip	-
27	SU58650	1	Bracket	OBD Connector Mounting
28	19M7176	4	Cap Screw	M5 X 35
29	L168608	2	Clip	-
30	37M7235	2	Screw	-
31	AL81777	4	Elec. Connector Terminal	-
32	SJ11643	1	Push Switch	-

Wiring Harness, Electric Quick Raise and Lower
