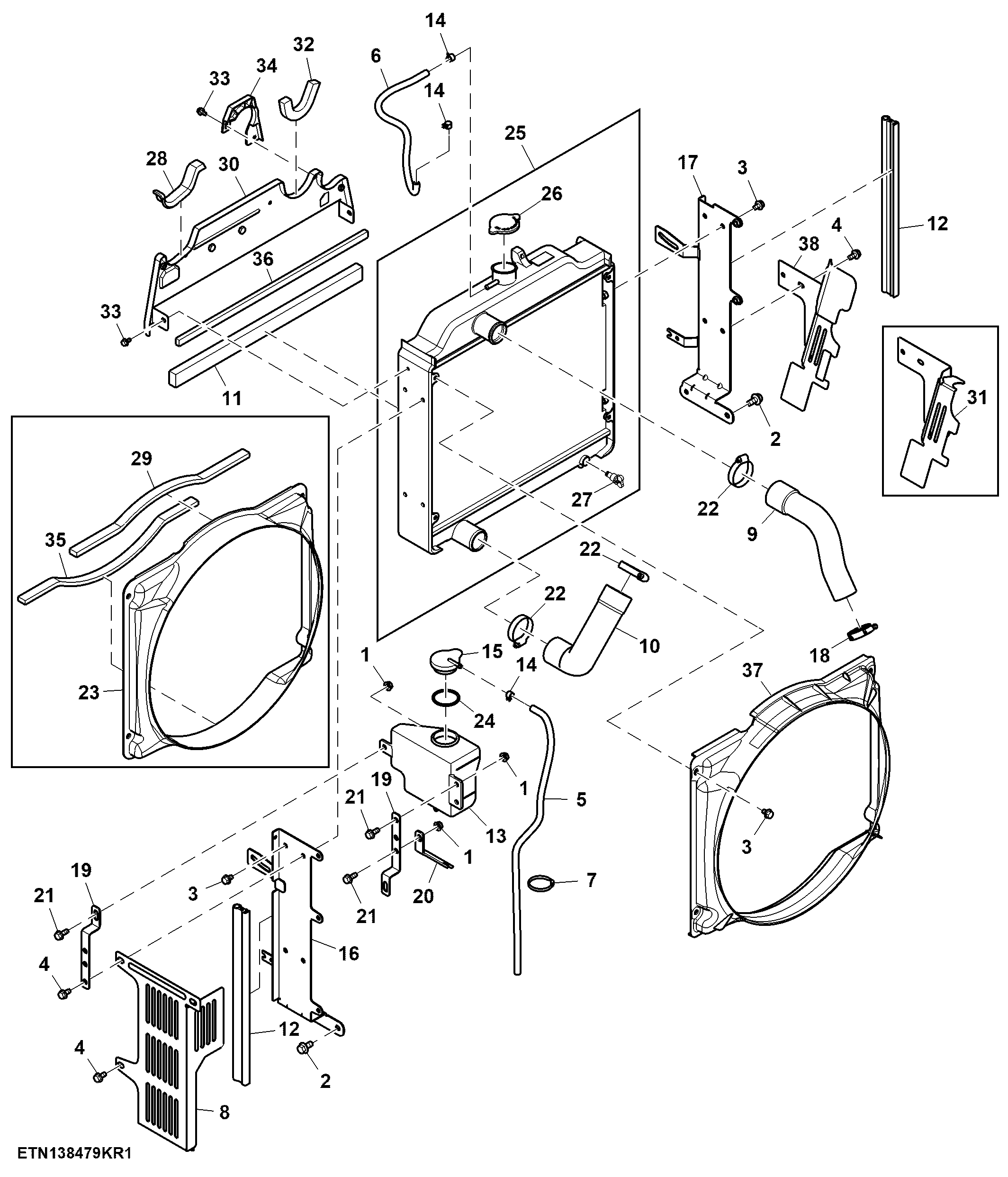

Radiator Assembly, 56 mm Core (033750 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	5	Flange Nut	M8
2	19M7784	4	Screw	M10 X 20
3	19M7864	8	Screw	M8 X 12
4	19M7865	4	Screw	M8 X 16
5	R109374	1	Hose	Coolant Tank Inlet
6	R109375	1	Hose	Coolant Tank Outlet
7	R139946	2	Tie Band	-
8	SU38169	1	Guard	LH
9	SU47996	1	Radiator Hose	Inlet SUB FOR R218898
10	SU47997	1	Radiator Hose	Outlet SUB FOR R218899
11	R220327	1	Isolator	-
12	R265092	2	Isolator	-
13	R276703	1	Tank	-
14	R56101	3	Clip	-
15	SU42861	1	Cap	-
16	RE272408	1	Support	(A)
17	RE272409	1	Support	(B)
18	RE73582	1	Hose Clamp	-
19	SU23803	2	Plate	-
20	SU31466	1	Plate	-
21	19M7866	5	Screw	M8 X 20
22	AR65294	3	Clamp	-
23	R264326	1	Shroud	-
24	B3690R	1	O-Ring	-
25	SJ20650	1	Radiator	-
26	SU25715	1	Filler Cap	-
27	SU25716	1	Drain Plug	-
28	SU31607	1	Isolator	LGTH = 165 mm
29	R285389	1	Isolator	-
30	SJ10603	1	Seal	-
31	SU44851	1	Guard	RH
32	SU31525	1	Isolator	-
33	19M7774	5	Screw	M6 X 12
34	SU31416	1	Plate	-
35	R285390	1	Isolator	-
36	R270723	1	Isolator	LGTH = 530 mm
37	SU44761	1	Shroud	-
38	SJ33207	1	Guard	-

Radiator Assembly, 56 mm Core (033750 - )
