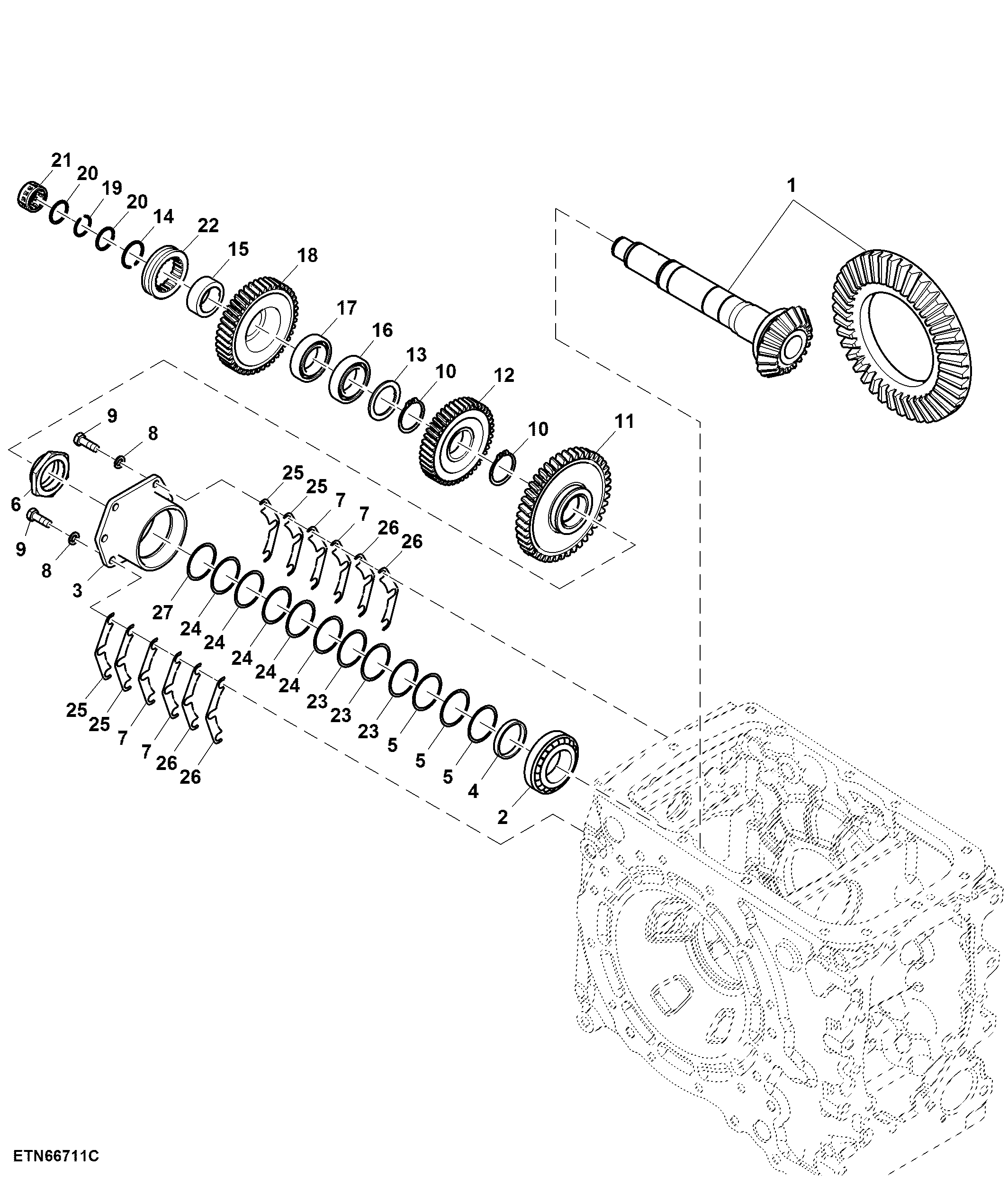

Bevel Gear Drive, Low Speed and High Speed

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE73620	1	Gear	Z = 11 / 22 / 25 / 41, Differential Drive Shaft
2	SJ10285	2	Tapered Roller Bearing	-
3	R138244	1	Retainer	-
4	R138243	1	Washer	-
5	R138273	3	Shim	TK = 0.1 mm
6	R138242	1	Nut	-
7	R138337	4	Shim	TK = 0.3 mm
8	12M7066	6	Lock Washer	10 mm
9	19M7168	6	Cap Screw	M10 X 30
10	40M7047	2	Snap Ring	-
11	SU61430	1	Spur Gear	Z = 25 / 42, A-Range SUB FOR SU20363
12	R134961	1	Helical Gear	Z = 25 / 29
13	R138190	1	Washer	-
14	R138342	1	Snap Ring	-
15	R135080	1	Bushing	-
16	RE72325	1	Ball Bearing	-
17	RE73530	1	Ball Bearing	-
18	R187353	1	Helical Gear	Z = 20 / 40, Medium Range Driven
19	R138343	1	Snap Ring	-
20	R138189	2	Washer	-
21	SJ305624	1	Bearing	-
22	R138188	1	Shift Collar	Z = 20
23	R138274	3	Shim	TK = 0.15 mm
24	R138275	5	Shim	TK = 0.2 mm
25	RE45927	4	Shim	TK = 0.1 mm
26	R138338	4	Shim	TK = 0.5 mm
27	SU52450	1	Shim	TK = 0.075 mm

Bevel Gear Drive, Low Speed and High Speed
