Открытый узел

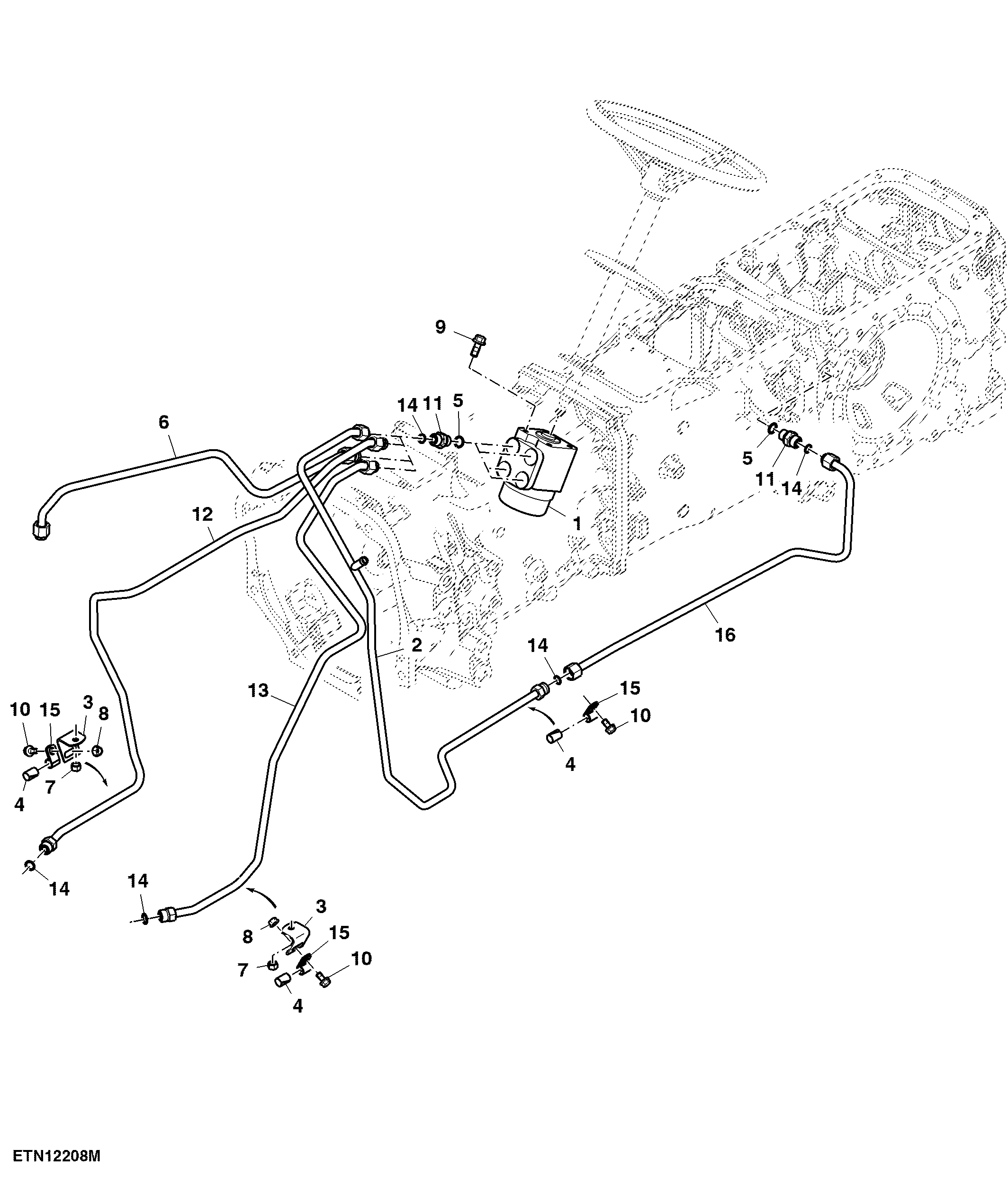

Steering Valve and Lines ( - 034427)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE284527	1	Valve	Steering
2	SJ22245	1	Oil Line	Steering Return SUB FOR SJ15214
3	R109259	2	Bracket	-
4	R109305	3	Bushing	-
5	51M7043	5	O-Ring	15.300 X 2.200 mm
6	SJ290677	1	Oil Line	Pump to Valve
7	14H1076	2	Nut	3/8"
7	14M7273	2	Nut	M8
8	14M7298	2	Flange Nut	M8
9	19M7785	4	Screw	M10 X 25
10	19M7865	3	Screw	M8 X 16
11	38H5003	5	Adapter Fitting	-
12	RE45642	1	Oil Line	Steering Line LH
13	RE45644	1	Oil Line	Steering Line RH
14	T77857	8	O-Ring	-
15	R228652	3	Clamp	-
16	SJ22246	1	Oil Line	Steering Return, Rear ORDER SJ25909
16	SJ25909	1	Oil Line	Steering Return, Rear

Steering Valve and Lines ( - 034427)
