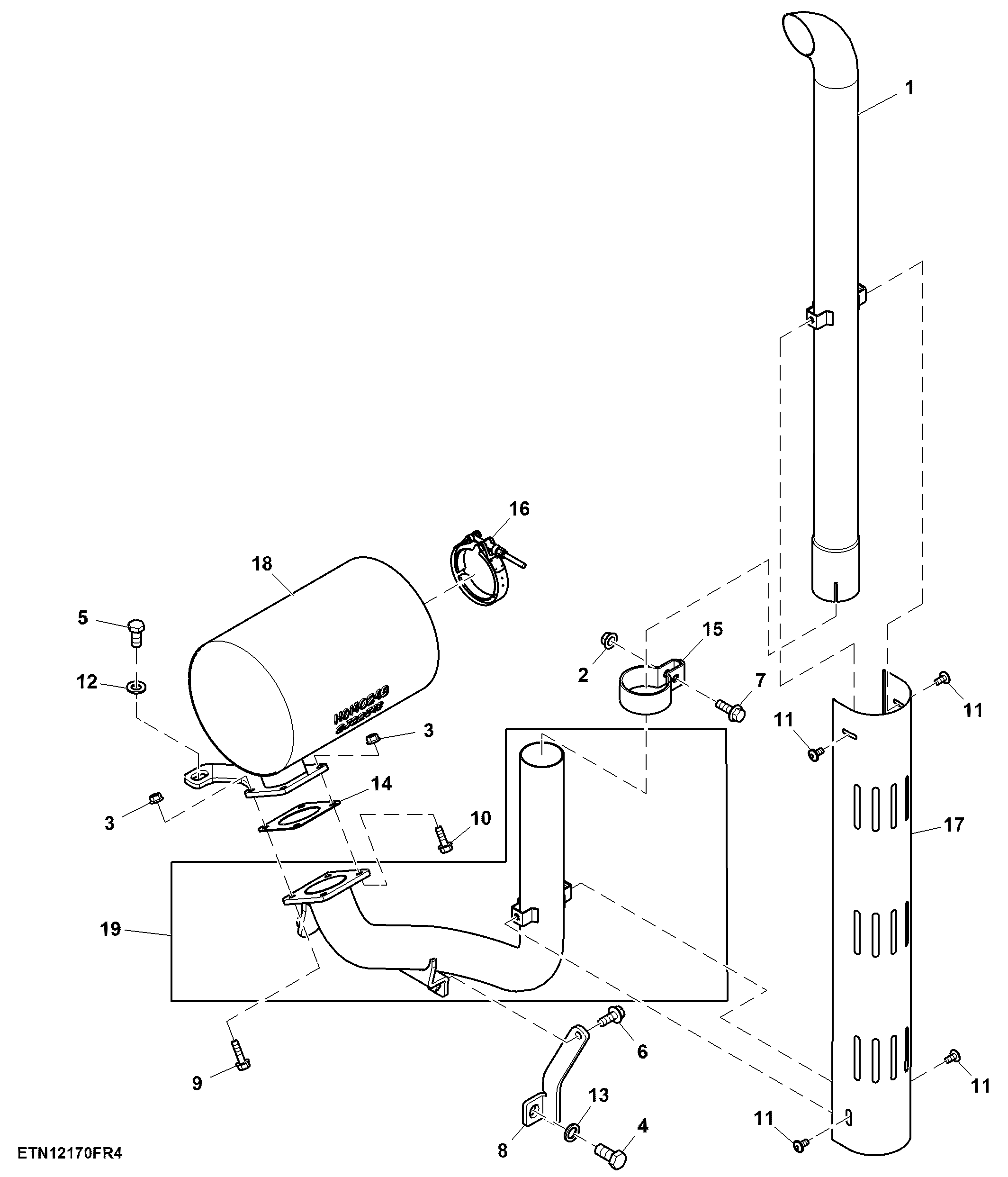

Muffler and Exhaust Pipe Assembly ( - 014323)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE282411	1	Exhaust Pipe	-
2	14M7296	1	Flange Nut	M10
3	14M7298	4	Flange Nut	M8
4	19M5827	1	Cap Screw	M14 X 30
5	19M7268	2	Cap Screw	M12 X 25
6	19M7785	1	Screw	M10 X 25
7	19M7786	1	Screw	M10 X 30
8	SU37834	1	Support	SUB FOR RE272707
9	19M7868	1	Screw	M8 X 30
10	19M8327	3	Screw	M8 X 25
11	19M8851	4	Screw	M6 X 12
12	24M7047	2	Washer	13 X 24 X 2.500 mm
13	24M7005	1	Washer	15 X 30 X 2.500 mm
14	SU49015	1	Gasket	SUB FOR R105053
15	R140251	1	Clamp	-
16	SU36928	1	Clamp	SUB FOR R269746
17	SU42226	1	Shield	SUB FOR R280688
18	SJ22543	1	Muffler	SUB FOR RE221499
19	SJ21539	1	Elbow Fitting	SUB FOR RE264857

Muffler and Exhaust Pipe Assembly ( - 014323)
