Открытый узел

Fuel Tank, W/O Water Separator

Fuel Tank, W/O Water Separator

Fuel Tank, W/O Water Separator

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

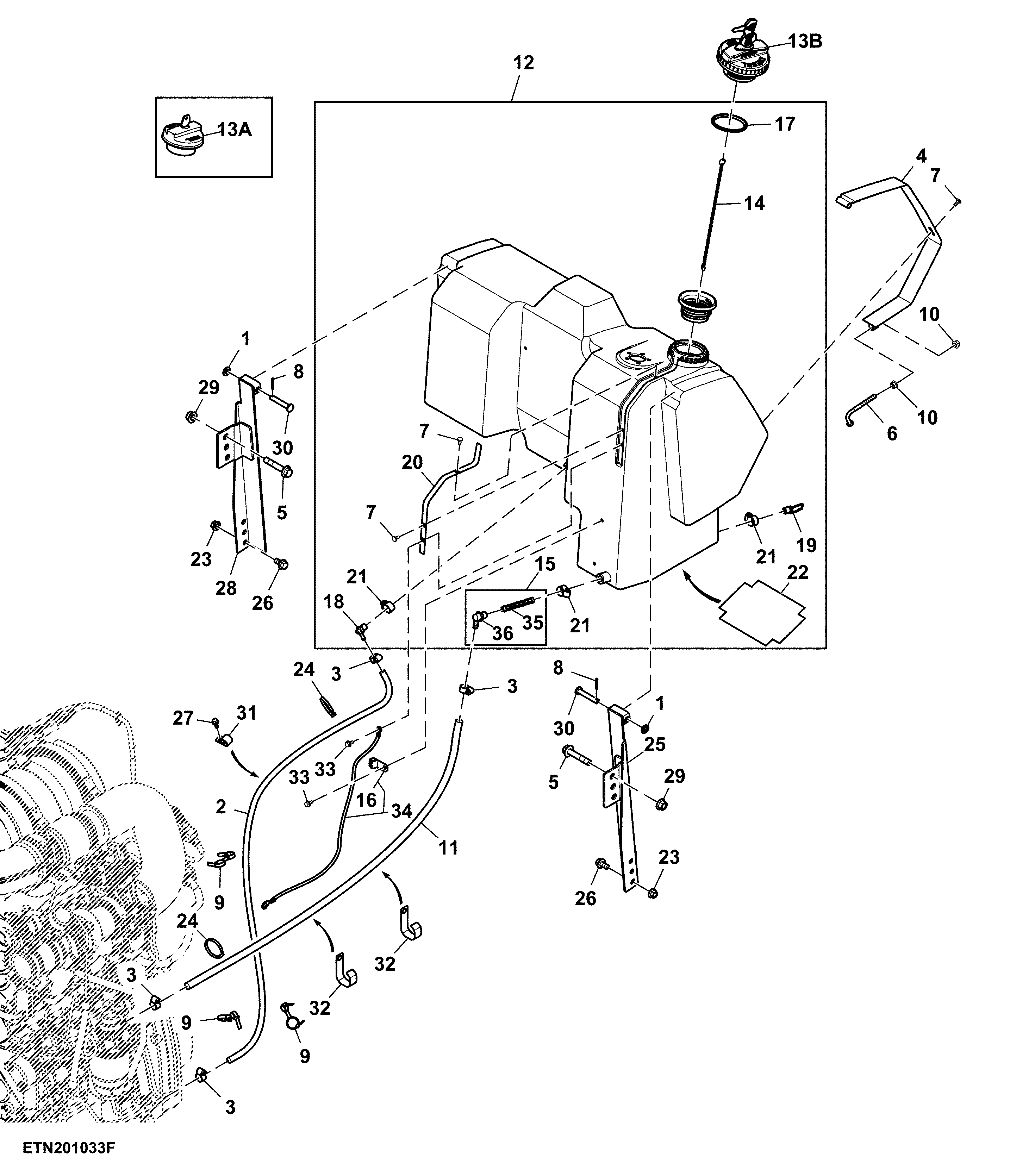

Fuel Tank, W/O Water Separator

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24M7040	2	Washer	11 X 20 X 2 mm
2	R209895	1	Hose	LGTH = 2280 mm, Fuel Return to Tank
3	TY22462	4	Clamp	-
4	RE40699	2	Strap	-
5	19M7815	2	Screw	M12 X 60
6	R140755	2	Bolt	-
7	21M7285	4	Screw	M6 X 12
8	11M7059	2	Cotter Pin	3.200 X 20 mm
9	SU36146	3	Clamp	-
10	14M7298	4	Flange Nut	M8
11	R194901	1	Hose	LGTH = 1750 mm, Fuel Supply
12	SJ35450	1	Fuel Tank	W/ Lockable Filter Cap
12	SJ20759	1	Fuel Tank	W/O Lockable Filter Cap
14	SJ20143	1	Link Chain	Links = 24
15	SJ36202	1	Valve	Fuel Supply, W/ Strainer
16	57M9435	1	Clamp	-
17	L112337	1	Sealing Washer	-
18	SU36006	1	Adapter	-
19	SU36007	1	Drain Valve	-
20	SU36743	1	Strap	-
21	AR21837	3	Clamp	-
22	SU45991	1	Barrier	-
23	14M7296	2	Flange Nut	M10
24	R139946	2	Tie Band	-
25	RE225030	1	Bracket	LH
26	19M7784	2	Screw	M10 X 20
27	19M7775	1	Screw	M6 X 16
28	RE225027	1	Bracket	RH
29	14M7299	2	Flange Nut	M12
30	R200732	2	Pin Fastener	-
31	AH77724	1	Clip	-
32	RE272588	3	Clamp	-
33	19M7774	2	Screw	M6 X 12
34	SJ21066	1	Wiring Harness	Ground Cable INCLUDES 57M9435
35	SJ10012	1	Strainer	-
36	R228406	1	Valve	Fuel Supply
13A	AL213202	1	Filler Cap	USE WITH SJ20759
13A	AL213203	1	Filler Cap	USE WITH SJ35450; ORDER SJ42580
13B	SJ42580	1	Filler Cap	-
