Открытый узел

Oil Cooler Lines, PowrReverser™, Cab ( - 058666)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7774	2	Screw	M6 X 12
2	SJ26506	1	Oil Line	Return Line
3	SU35507	1	Support	-
4	SJ20653	1	Oil Line	Relief Valve
5	AR21837	1	Clamp	-
6	T77857	4	O-Ring	-
7	14M7303	3	Flange Nut	M6
8	SJ17956	1	Oil Line	Oil Cooler to Connector
9	51M7045	1	O-Ring	19.300 X 2.200 mm
10	SJ32544	1	Oil Line	SUB FOR SJ15184; RH
11	H75541	2	Clamp	-
12	SJ18609	1	Elbow Fitting	-
13	19M7833	3	Screw	M6 X 35
14	R230502	4	Clamp	-
15	SU41342	6	Clamp	-
16	38H5040	1	Tee Fitting	-
17	-	1	Part 17	Inlet, CTL 318.5 mm, MF TY22562
18	-	1	Part 18	Supply, CTL 389 mm, MF TY22562
19	SJ29353	1	Check Valve	-

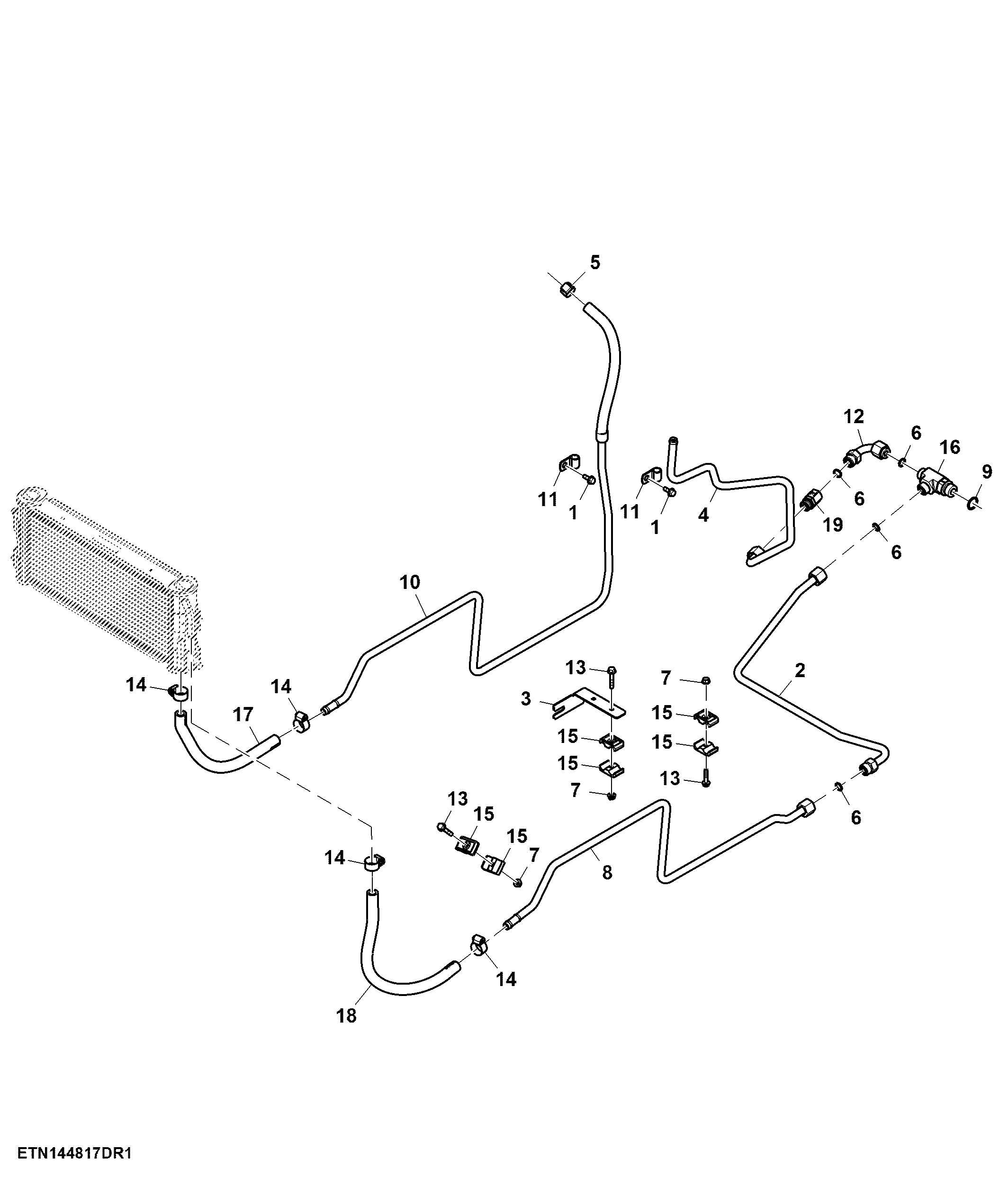

Oil Cooler Lines, PowrReverser™, Cab ( - 058666)

Нет текстового описания
