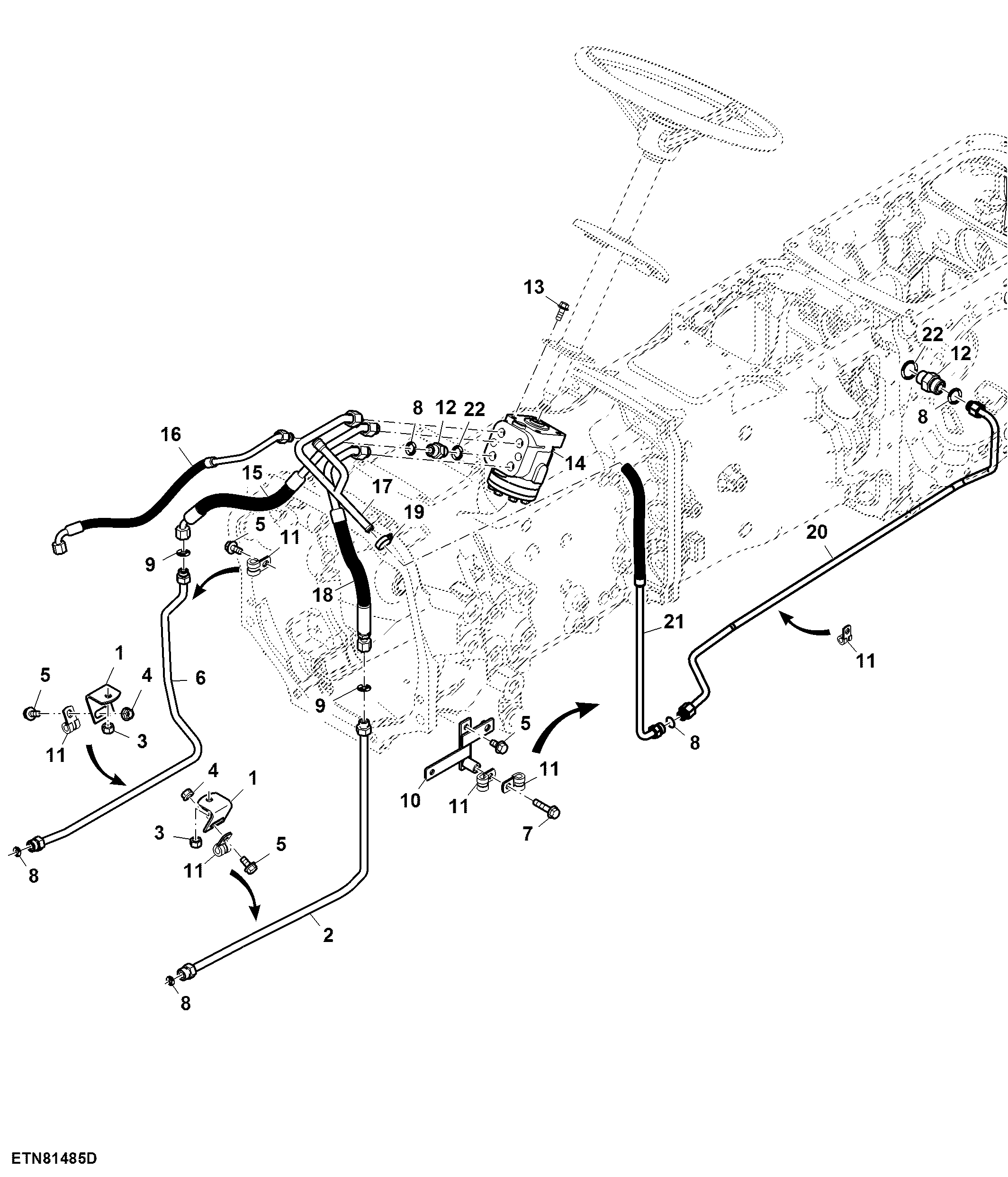

Steering Valve and Lines, CAB ( - 032675)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R109259	2	Bracket	-
2	SJ301932	1	Oil Line	-
3	14M7273	2	Nut	M8
4	14M7298	2	Flange Nut	M8
5	19M7865	4	Screw	M8 X 16
6	SJ10261	1	Oil Line	-
7	19M7897	1	Screw	M8 X 35
8	T77857	8	O-Ring	-
9	T77613	2	O-Ring	-
10	SJ301624	1	Bracket	-
11	T74412	6	Clamp	-
12	38H5003	5	Adapter Fitting	-
13	19M7785	4	Screw	M10 X 25
14	RE284527	1	Valve	-
15	SJ13698	1	Hydraulic Hose	-
16	SJ13696	1	Hydraulic Hose	-
17	SJ13699	1	Oil Line	-
18	SJ13697	1	Hydraulic Hose	-
19	TY22465	1	Hose Clamp	-
20	SJ12356	1	Oil Line	-
21	SJ12357	1	Oil Line	Steering Valve Return
22	51M7043	5	O-Ring	15.300 X 2.200 mm

Steering Valve and Lines, CAB ( - 032675)

Нет текстового описания
