Hitch, Wagon and Swinging Drawbar (010686 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SJ30237	1	Support	SUB FOR SJ10397
2	SU296714	1	Guard	-
3	19M8832	6	Screw	M14 X 30
4	19M7865	4	Screw	M8 X 16
5	SU296711	4	Spacer	-
6	19M7792	4	Screw	M16 X 30
7	SU296712	1	Drawbar	-
8	R105241	1	Pin	-
9	R177672	1	Pin	-
10	SU59875	1	Label	Drawbar Support
11	11M7077	1	Cotter Pin	1.600 X 25 mm
12	19M7818	2	Screw	M12 X 80
13	14M7401	2	Lock Nut	M12
14	P64992	1	Drawbar	-
15	P64993	1	Strap	-
16	AR62149	2	Quick Lock Pin	-
17	19M8019	1	Cap Screw	M16 X 160
18	12M7069	1	Lock Washer	16 mm
19	14M7276	3	Nut	M16
20	R193860	1	Screw	-
21	SJ296709	1	Pin	-
22	R140754	1	Retainer	-
23	R179739	1	Spacer	-
24	R179742	1	Compression Spring	-
25	24H1372	1	Washer	21/32" X 1-1/2" X 0.060"
26	R140184	1	Drawbar	Link Type
27	SU24484	1	Latch	SUB FOR R114031
28	SJ10369	1	Bracket	-

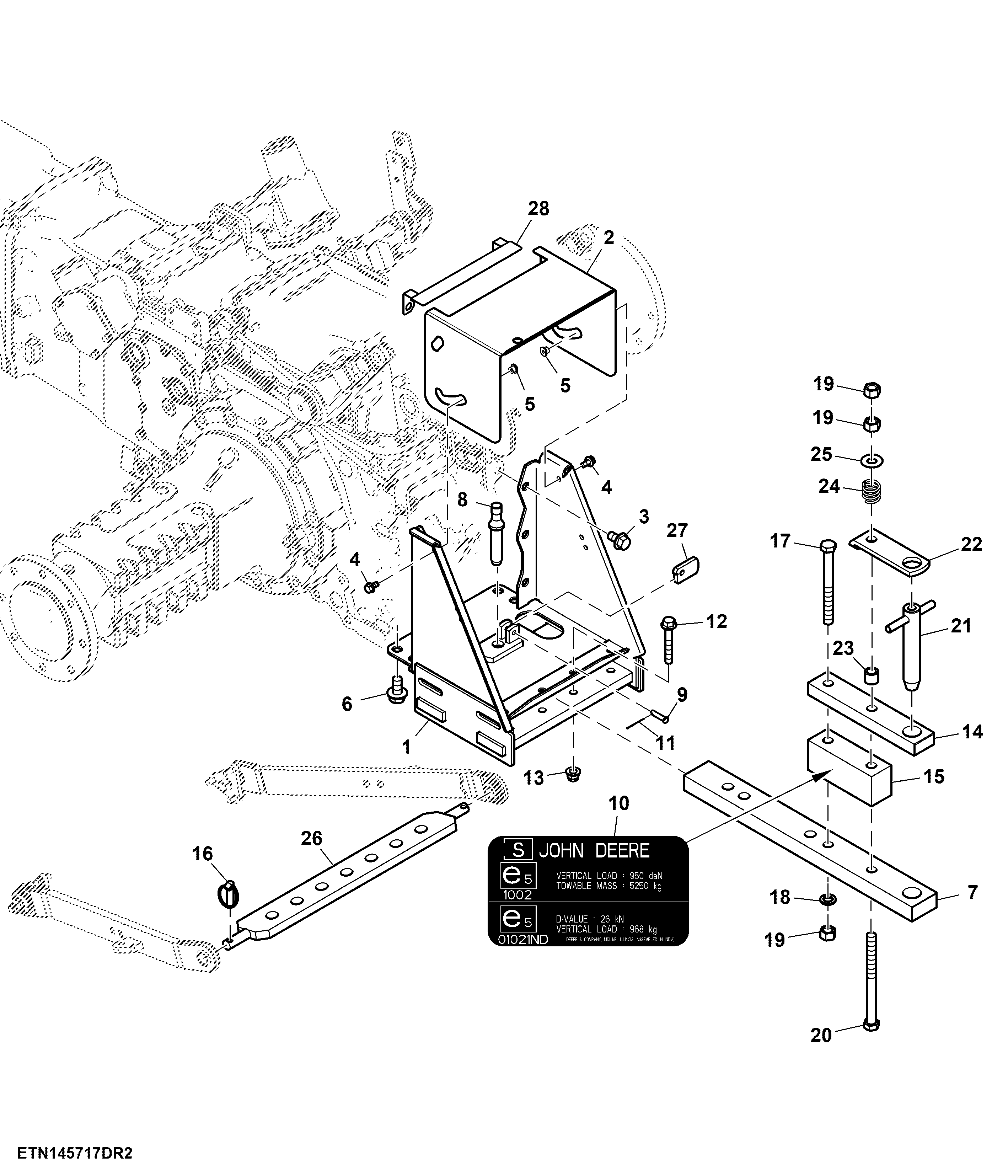

Hitch, Wagon and Swinging Drawbar (010686 - )
