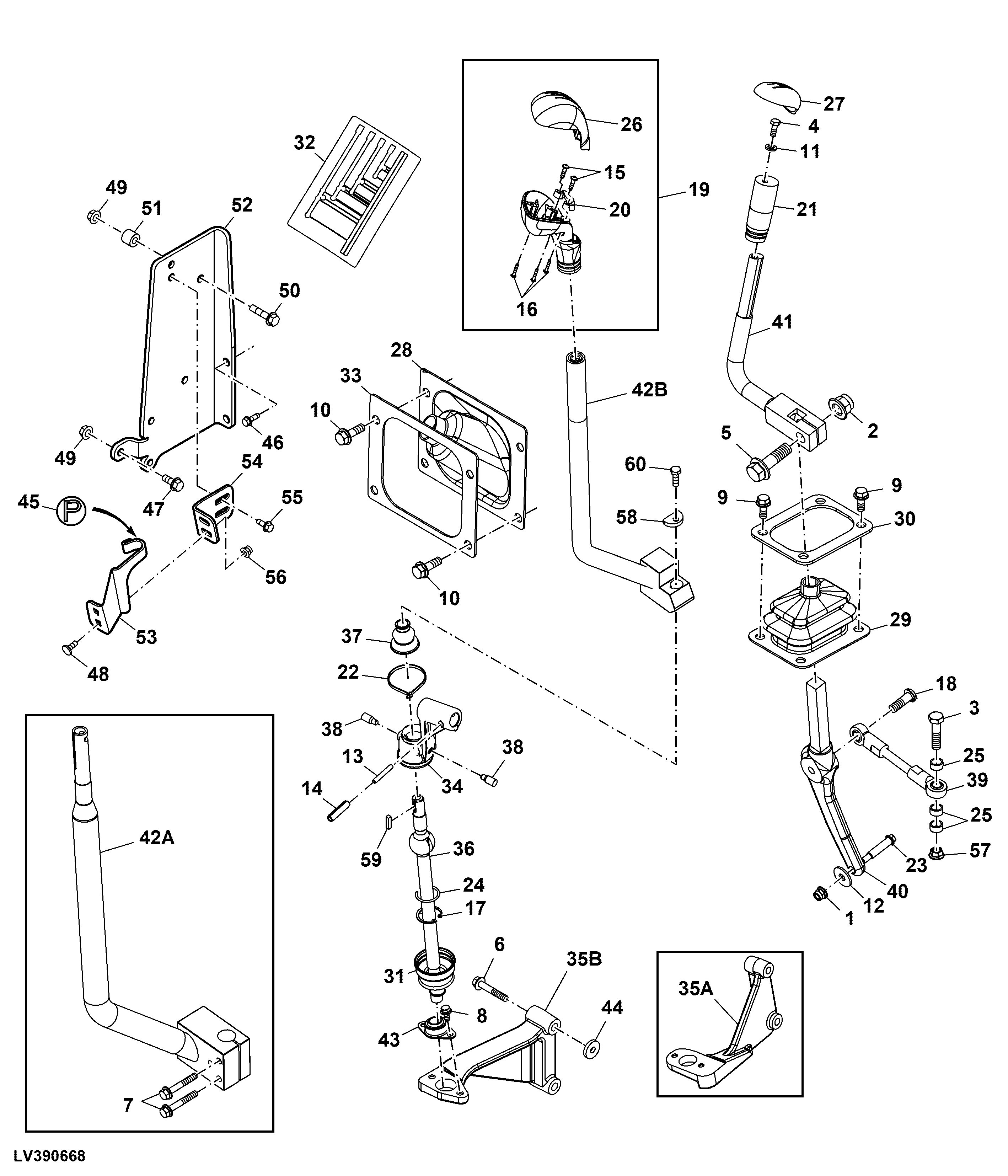

Range and Gear Shift Lever, PR/SR and TSS, OOS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7397	1	Lock Nut	M6
2	14M7401	1	Lock Nut	M12
3	19M7572	1	Cap Screw	M10 X 45
4	19M7560	1	Cap Screw	M6 X 16
5	19M7791	1	Bolt	M12 X 40
6	19M7808	2	Screw	M10 X 65
7	19M7797	3	Screw	M6 X 40, USE WITH RE283406
8	19M7865	2	Screw	M8 X 16
9	19M7866	4	Screw	M8 X 20
10	19M7867	4	Screw	M8 X 25
11	24M7088	1	Washer	6.600 X 12 X 1.600 mm
12	24M7298	1	Washer	8.400 X 25 X 2 mm
13	34M7042	1	Spring Pin	6 X 40 mm
14	34M7053	1	Spring Pin	10 X 40 mm
15	37M7340	2	Bolt	-
16	37M7389	3	Screw	-
17	40M1860	1	Snap Ring	-
18	H148835	1	Bolt	-
19	AL162799	1	Grip	SUB FOR L157144
20	AL162803	1	Clamp	-
21	L77805	1	Knob	-
22	R105388	2	Tie Band	-
23	R125967	1	Screw	-
24	R137143	1	Ring	-
25	R171428	2	Washer	-
26	R243649	1	Insert	USE WITH RE283406, GEAR SHIFT TSS
26	SU23492	1	Insert	USE WITH SJ15818, GEAR SHIFT TSS
26	R281361	1	Insert	USE WITH RE283406, GEAR SHIFT PR AND SR
26	SU24541	1	Insert	USE WITH SJ15818GEAR SHIFT PR AND SR
27	R243650	1	Insert	RANGE SHIFT
27	R243650	1	Insert	RANGE SHIFT
28	SU41852	1	Boot	SUB FOR SU292178
29	R264950	1	Boot	-
30	R264951	1	Retainer	-
31	R268680	1	Boot	-
32	R270998	1	Label	-
33	SU292181	1	Retainer	-
34	SU27755	1	Lever	SUB FOR R282981 OR SU21926
36	R283395	1	Gearshift Lever	PR GEAR SHIFT, LOWER
36	SU28459	1	Gearshift Lever	TSS, SUB FOR SJ15006
37	SU20184	1	Boot	-
38	R286126	2	Pin	-
39	RE258370	1	Link	-
40	SJ23941	1	Lever	SUB FOR RE263378, RANGE SHIFT, LOWER
41	RE263381	1	Lever	RANGE SHIFT, UPPER
43	RE65233	1	Bearing	-
44	24H1781	2	Washer	13/32" X 7/8" X 1/4"
45	R138058	1	Label	-
46	19M7867	2	Screw	M8 X 25
47	19M7866	1	Screw	M8 X 20
48	03M7221	2	Bolt	M6 X 16
49	14M7298	2	Flange Nut	M8
50	19M7897	1	Screw	M8 X 35
51	R244801	1	Spacer	-
52	SJ298517	1	Bracket	-
53	SU297986	1	Indicator	-
54	SU297987	1	Indicator	-
55	19M7775	2	Screw	M6 X 16
56	14M7397	2	Lock Nut	M6
57	14M7296	1	Flange Nut	M10
58	SU28682	1	Plate	USE WITH SJ15818
59	49M6496	1	Shaft Key	5 X 22 mm
60	19M7163	1	Cap Screw	M8 X 25, USE WITH SJ15818
35A	R283367	1	Support	USE WITH RE283406GEAR SHIFT PR AND SR
35B	SU27336	1	Support	USE WITH SJ15818
42A	RE283406	1	Gearshift Lever	GEAR SHIFT, UPPER
42B	SJ15818	1	Gearshift Lever	GEAR SHIFT, UPPER

Range and Gear Shift Lever, PR/SR and TSS, OOS
