Открытый узел

Three Point Linkage, IOOS

Three Point Linkage, IOOS

Three Point Linkage, IOOS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

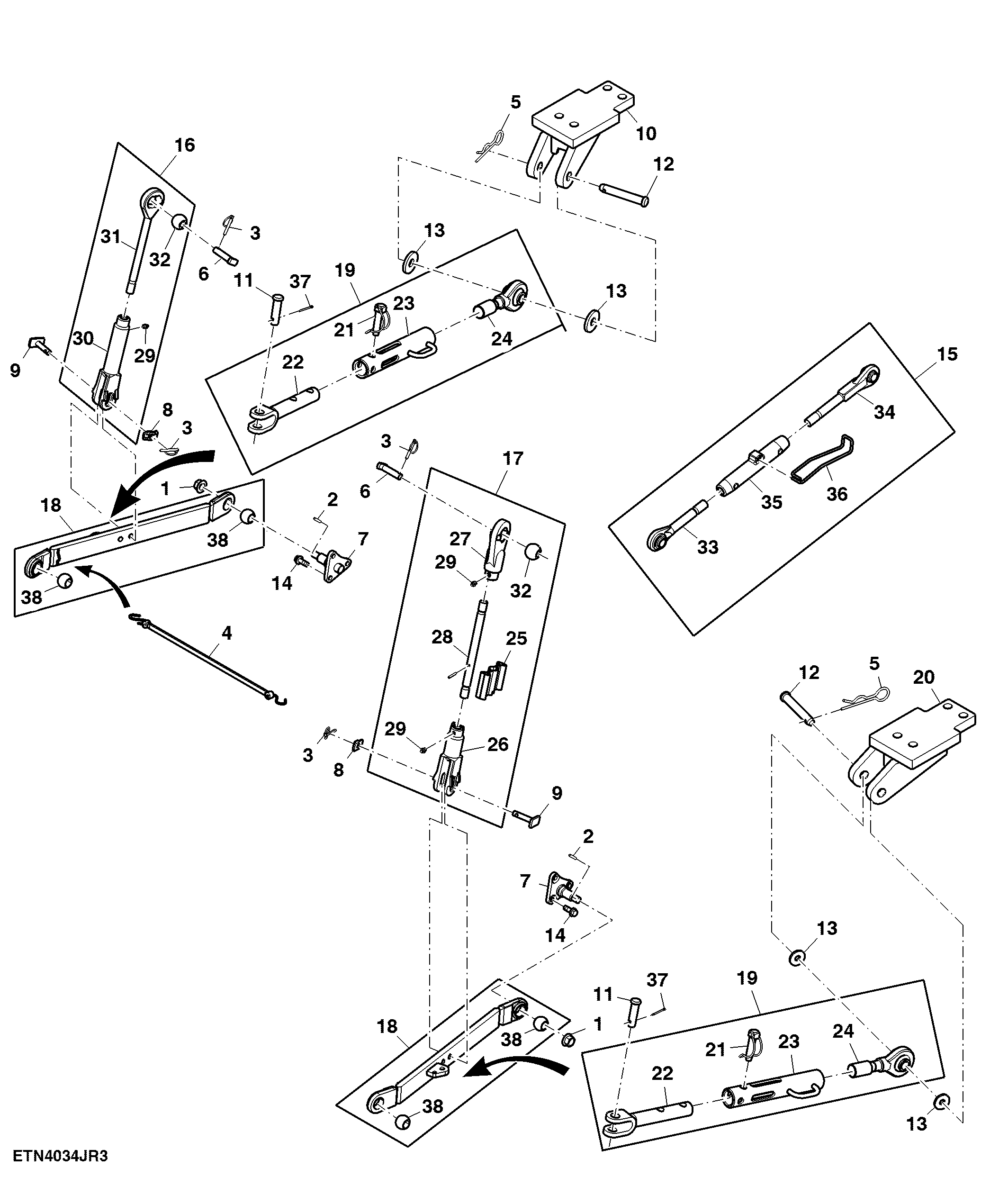

Three Point Linkage, IOOS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7300	2	Flange Nut	M20
2	34M7102	2	Spring Pin	5 X 26 mm
3	AR60372	4	Quick Lock Pin	-
4	AR68071	1	Tie-Down Strap	-
5	L12491	2	Spring Locking Pin	-
6	R105228	2	Pin	-
7	R141682	2	Support	-
8	R241296	2	Retainer	-
9	R120540	2	Pin	SUB FOR R246079
10	RE269068	1	Support	LH
11	R140960	2	Pin	-
12	R275210	2	Pin Fastener	-
13	R275211	4	Washer	-
14	R285359	6	Screw	-
15	RE243206	1	Center Link	-
16	RE244697	1	Lift Link	-
17	RE247409	1	Lift Link	-
18	SJ25189	2	Draft Link	SUB FOR SJ21229 AND RE265482
19	SJ25887	2	Stabilizer	SUB FOR RE265483
20	RE269067	1	Support	RH
21	DE18899	2	Pin	-
22	SU44075	2	End	SUB FOR SJ23853 AND DE19439; ORDERSJ25887
23	DE19597	2	Link Body	-
24	RE265484	2	End	-
25	RE42504	1	Handle	-
26	R243217	1	Yoke Link End	-
27	R243218	1	Lift Link	-
28	R243220	1	Lift Link	-
29	JD7798	3	Lubrication Fitting	-
30	R243221	1	Yoke Link End	-
31	R243222	1	Lift Link	-
32	T21901	2	Ball	-
33	RE243212	1	Link End	-
34	RE243213	1	Link End	-
35	R243207	1	Turnbuckle	-
36	R243211	1	Link	-
37	11M7023	2	Cotter Pin	4 X 32 mm
38	T21706	4	Ball	-
