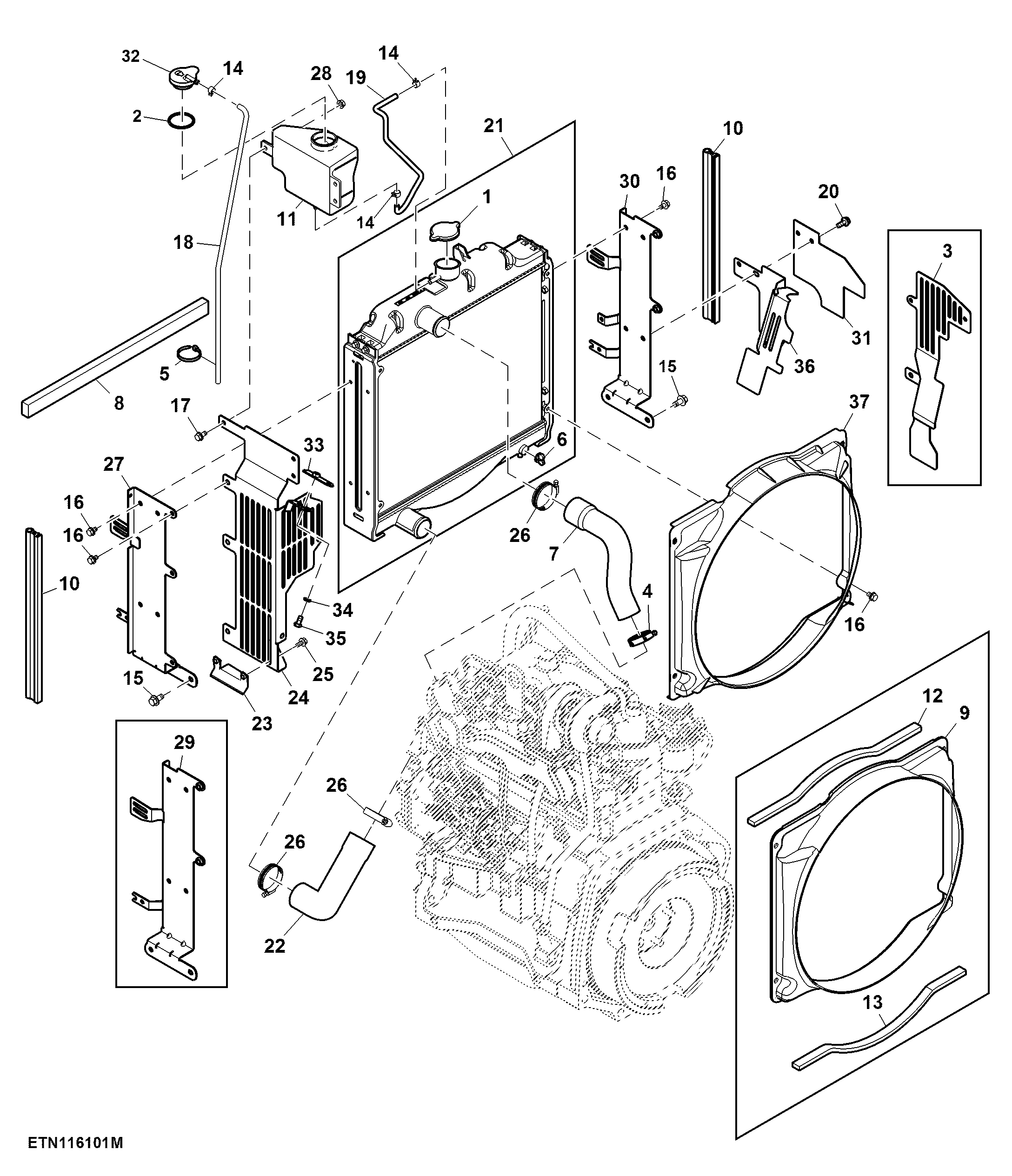

Radiator Assembly, 56 mm Core, PowrReverser™, Stage 3A

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SU25715	1	Filler Cap	-
2	B3690R	1	O-Ring	-
3	RE271863	1	Finger	ORDER SU44851
4	RE73582	1	Hose Clamp	-
5	R139946	2	Tie Band	-
6	SU25716	1	Drain Plug	-
7	SU47996	1	Radiator Hose	Upper SUB FOR R218898
8	R220327	1	Isolator	LGTH = 525 mm
9	R264326	1	Shroud	ORDER SU44761
10	R265092	2	Isolator	LGTH = 418 mm
11	R276703	1	Tank	-
12	R285389	1	Isolator	Top USE WITH R264326
13	R285390	1	Isolator	Bottom USE WITH R264326
14	R56101	3	Clip	-
15	19M7784	4	Screw	M10 X 20
16	19M7864	13	Screw	M8 X 12
17	19M7865	4	Screw	M8 X 16
18	R109374	1	Hose	LGTH = 660 mm
19	R109375	1	Hose	LGTH = 406 mm
20	19M7866	2	Screw	M8 X 20
21	SJ20650	1	Radiator	SUB FOR RE269336
22	SU47997	1	Radiator Hose	Lower SUB FOR R218899
23	SJ11012	1	Guard	RH
24	SJ21967	1	Guard	SUB FOR SJ16734; LH
25	19M7774	2	Screw	M6 X 12
26	AR65294	3	Clamp	-
27	SJ20451	1	Support	-
27	SJ25224	1	Support	-
28	14M7298	4	Flange Nut	M8
29	SJ20452	1	Support	-
30	SJ25225	1	Support	-
31	SU34308	1	Guard	RH
32	SU42861	1	Cap	SUB FOR RE177986
33	SJ21968	1	Support	-
34	12M7065	1	Lock Washer	8 mm
35	19M7162	1	Cap Screw	M8 X 16
36	SU44851	1	Guard	RH
37	SU44761	1	Shroud	-

Radiator Assembly, 56 mm Core, PowrReverser™, Stage 3A
