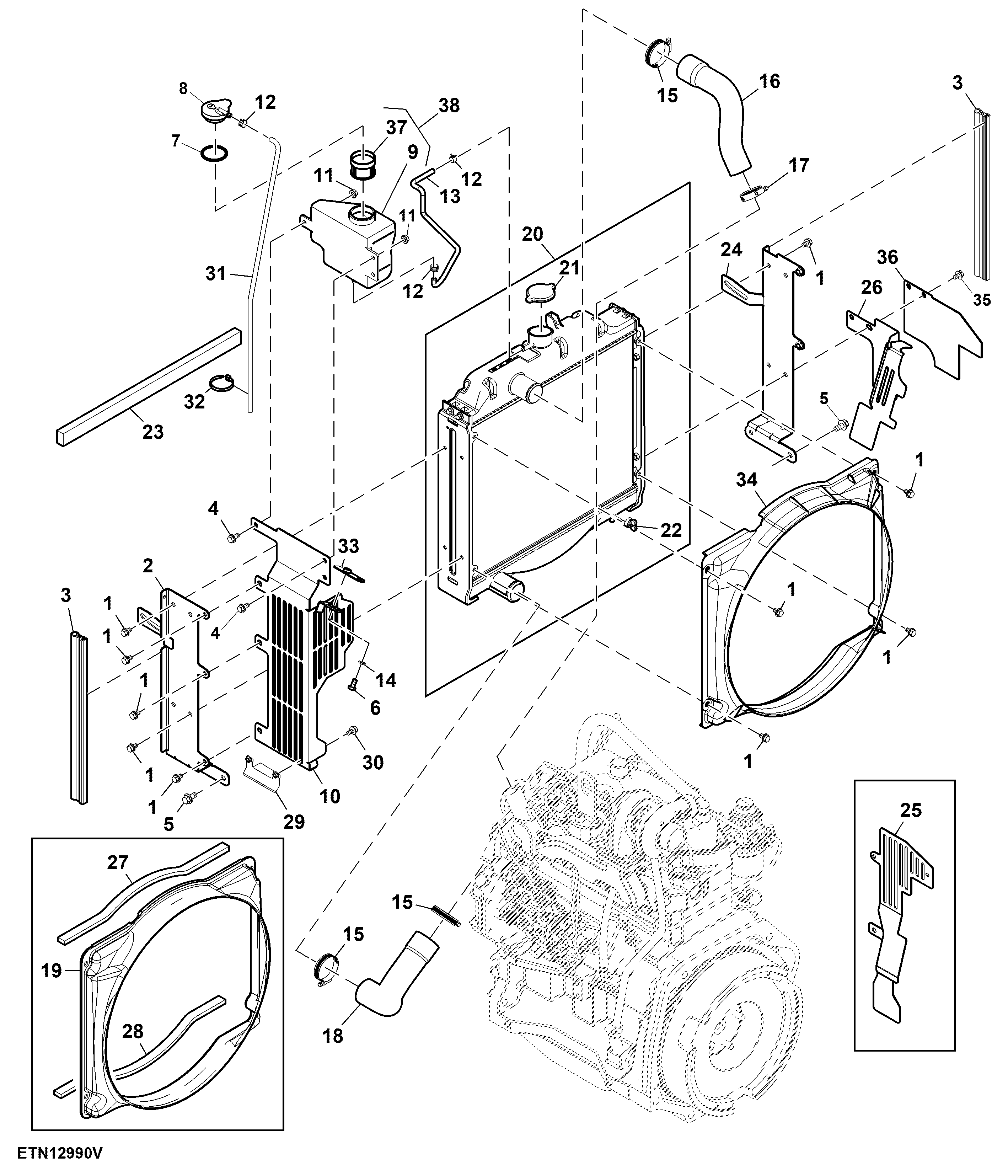

Radiator, 56 mm Core, SyncShuttle™ ( - 012297)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7864	13	Screw	M8 X 12
2	RE272408	1	Support	LH
3	R265092	2	Isolator	-
4	19M7865	3	Screw	M8 X 16
5	19M7784	4	Screw	M10 X 20
6	19M7162	1	Cap Screw	M8 X 16, USE WITH SJ21969
7	B3690R	1	O-Ring	-
8	SU56013	1	Cap	SUB FOR SU42861 OR RE177986
9	R276703	1	Tank	-
10	RE265703	1	Guard	LH ORDER SJ21969
10	SJ21969	1	Guard	LH
11	14M7298	3	Flange Nut	M8
12	R56101	3	Clip	-
13	R109375	1	Hose	LGTH = 406 mm
14	12M7065	1	Lock Washer	8 mm, USE WITH SJ21969
15	AR65294	3	Clamp	-
16	SU47996	1	Radiator Hose	Upper SUB FOR R218898
17	RE73582	1	Hose Clamp	-
18	SU47997	1	Radiator Hose	Lower SUB FOR R218899
19	R264326	1	Shroud	-
20	SJ20650	1	Radiator	56 mm Core SUB FOR RE269336
21	SU25715	1	Filler Cap	USE WITH SJ20650
21	R225615	1	Filler Cap	USE WITH RE269336
22	R225616	1	Drain Plug	USE WITH RE269336
22	SU25716	1	Drain Plug	USE WITH SJ20650
23	R220327	1	Isolator	LGTH = 525 mm
24	RE272409	1	Support	RH
25	RE271863	1	Finger	RH ORDER SU44851
26	SU44851	1	Guard	RH
27	R285389	1	Isolator	Top
28	R285390	1	Isolator	Bottom
29	SJ11012	1	Guard	-
30	19M7774	2	Screw	M6 X 12
31	R109374	1	Hose	LGTH = 660 mm
32	R139946	2	Tie Band	-
33	SJ21968	1	Support	USE WITH SJ21969
34	SU44761	1	Shroud	-
35	19M7866	2	Screw	M8 X 20
36	SU34308	1	Guard	RH
37	SJ36213	1	Strainer	-
38	SJ36215	1	Tank	-

Radiator, 56 mm Core, SyncShuttle™ ( - 012297)
