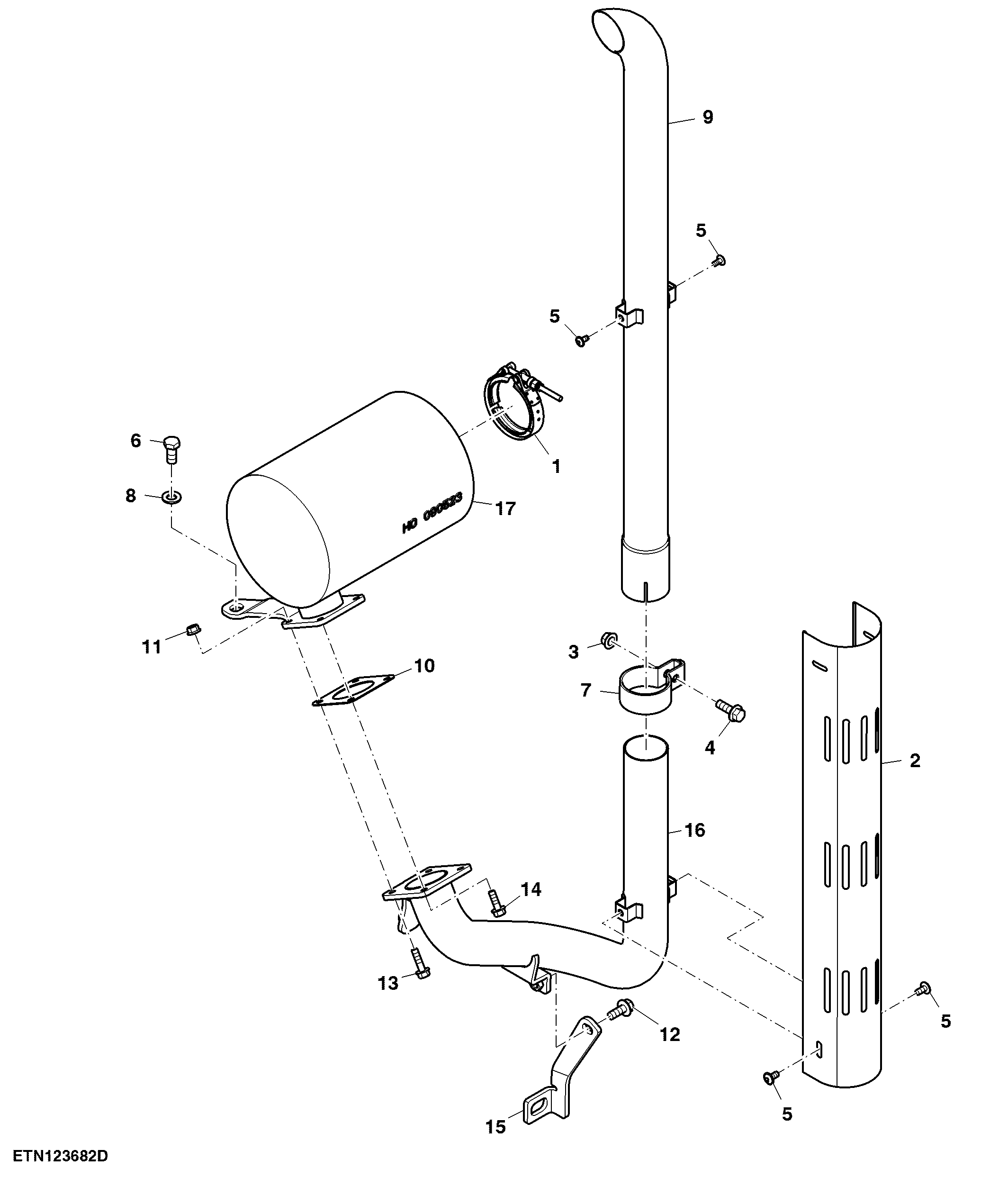

Exhaust Pipe and Muffler Assembly (001839 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SU36928	1	Clamp	-
2	SU42226	1	Shield	SUB FOR R280688
3	14M7296	1	Flange Nut	M10
4	19M7786	1	Screw	M10 X 30
5	19M8851	4	Screw	M6 X 12
6	19M7268	2	Cap Screw	M12 X 25
7	R140251	1	Clamp	-
8	24M7047	2	Washer	13 X 24 X 2.500 mm
9	SJ21770	1	Exhaust Pipe	SUB FOR RE282411
10	SU49015	1	Gasket	SUB FOR R105053
11	14M7298	4	Flange Nut	M8
12	19M7785	1	Screw	M10 X 25
13	19M8327	3	Screw	M8 X 25
14	19M7868	1	Screw	M8 X 30
15	SU37834	1	Support	-
16	SJ21539	1	Elbow Fitting	SUB FOR RE264857
17	RE221499	1	Muffler	SUB FOR SJ22543 AND SJ20932

Exhaust Pipe and Muffler Assembly (001839 - )
