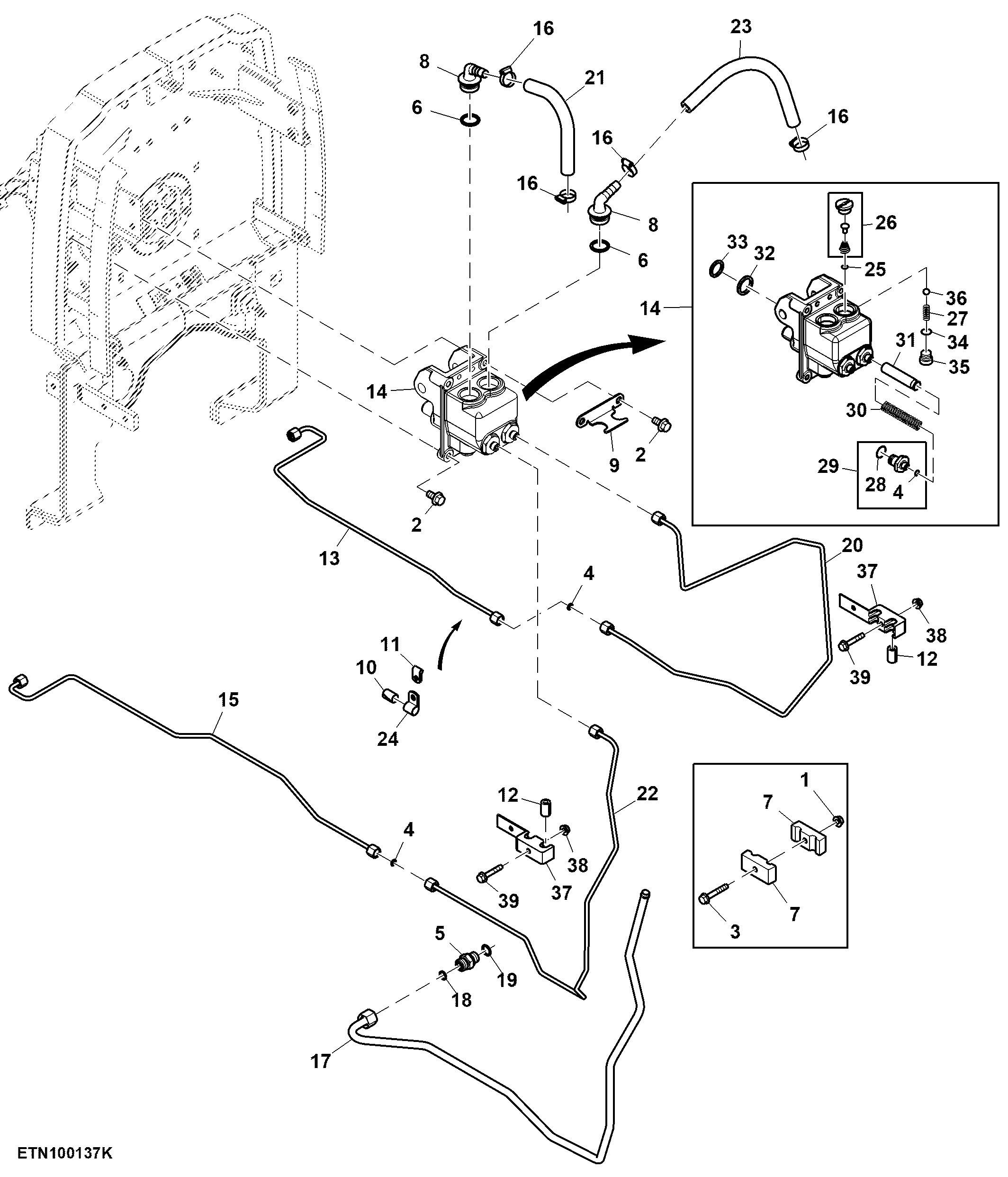

Hydraulic Brake Valve and Oil Lines (013192 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	2	Flange Nut	M8
2	19M7785	4	Screw	M10 X 25
3	19M7800	2	Screw	M8 X 50
4	T77814	4	O-Ring	-
5	38H5003	1	Adapter Fitting	-
6	A4730R	2	O-Ring	-
7	H141510	4	Clamp	SUB FOR L110815
8	L56974	2	Hose Fitting	-
9	R109302	1	Retainer	Brake Valve
10	R109305	1	Bushing	-
11	R139690	2	Clamp	-
12	SU42847	2	Isolator	LGTH = 20 mm
13	RE210715	1	Brake Line	Rear LH
14	SJ34481	1	Spool Valve	SUB FOR RE230251
15	RE62109	1	Brake Line	Rear RH
16	AR21837	4	Clamp	-
17	SJ15208	1	Oil Line	Brake Valve to Tank, Oil Return
18	T77857	1	O-Ring	-
19	51M7043	1	O-Ring	15.300 X 2.200 mm
20	SJ17521	1	Oil Line	Front LH
21	SU27515	1	Hose	Brake Return
22	SJ17522	1	Oil Line	Front RH
23	SU36583	1	Hose	LGTH = 85 mm, SUB FOR SU27600
24	R228652	1	Clamp	-
25	R26906	2	O-Ring	-
26	AL70242	2	Pneumatic Control Valve	-
27	T21816	2	Compression Spring	-
28	U12547	2	O-Ring	-
29	RE223501	2	Fitting Kit	-
30	L62883	2	Compression Spring	-
31	L64359	2	Piston	-
32	T22101	2	Seal	-
33	R495R	2	O-Ring	-
34	R26375	2	O-Ring	-
35	SJ35709	2	Plug Kit	SUB FOR R39112
36	D2361R	2	Ball	-
37	R182158	2	Block Clamp	SUB FOR H141510
38	14M7303	2	Flange Nut	M6
39	19M7833	2	Screw	M6 X 35

Hydraulic Brake Valve and Oil Lines (013192 - )
