Открытый узел

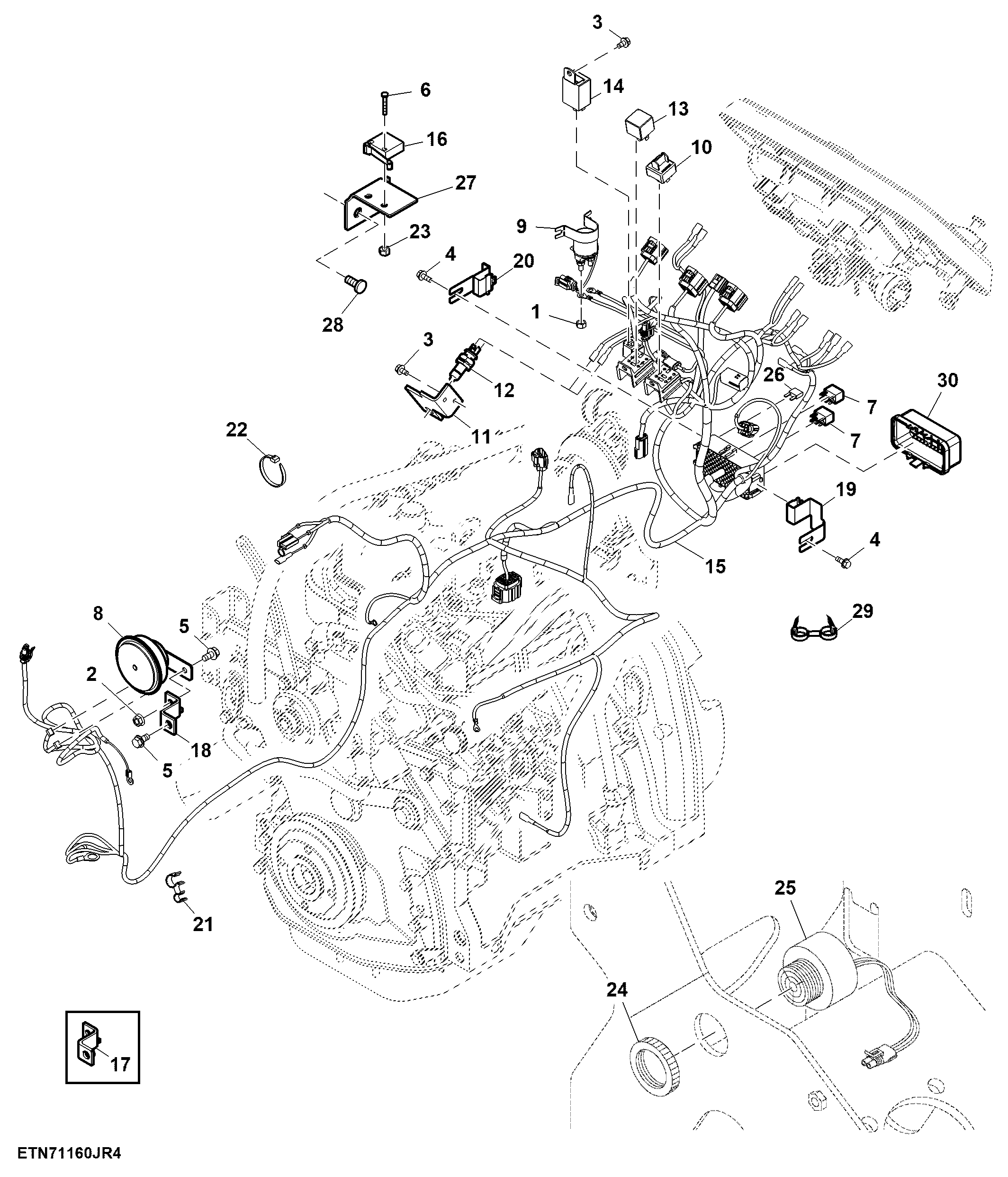

Front Wiring Harness (W/ EQRL)

Front Wiring Harness (W/ EQRL)

Front Wiring Harness (W/ EQRL)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Front Wiring Harness (W/ EQRL)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7272	2	Nut	M6
2	14M7298	1	Flange Nut	M8
3	21M6070	5	Screw	M5 X 16, SUB FOR 19M7774
4	19M7775	4	Screw	M6 X 16
5	19M7865	2	Screw	M8 X 16
6	21M7256	2	Screw	M3 X 20
7	SJ15809	2	Relay	SUB FOR LVA13711
8	RE233247	1	Horn	-
9	RE234727	1	Starter Relay	-
10	RE262484	1	Diode	-
11	RE271147	1	Bracket	-
12	RE271149	1	Switch	-
13	RE68327	1	Relay	-
14	RE73338	1	Flasher	-
15	SJ11291	1	Wiring Harness	-
16	SJ11990	1	Switch	-
16	RE33828	1	Switch	-
17	SJ299499	1	Bracket	-
18	SJ13154	1	Bracket	-
19	R286316	1	Bracket	-
20	R286317	1	Bracket	-
21	R232182	1	Clip	-
22	R139946	4	Tie Band	-
23	14M7354	2	Lock Nut	M3
24	-	1	Part 25	(ORD RE264574)
25	RE264574	1	Horn	-
26	57M7689	1	Fuse	10 AMP
26	57M8623	1	Fuse	25 AMP
26	57M8163	1	Fuse	30 AMP
26	57M7691	1	Fuse	20 AMP
26	57M7690	1	Fuse	15 AMP
26	57M7688	1	Fuse	5 AMP
27	SU23347	1	Bracket	-
28	21M7265	2	Screw	M5 X 12
29	SU36146	3	Clamp	-
30	57M10283	1	Elec. Connector Accessory	-
