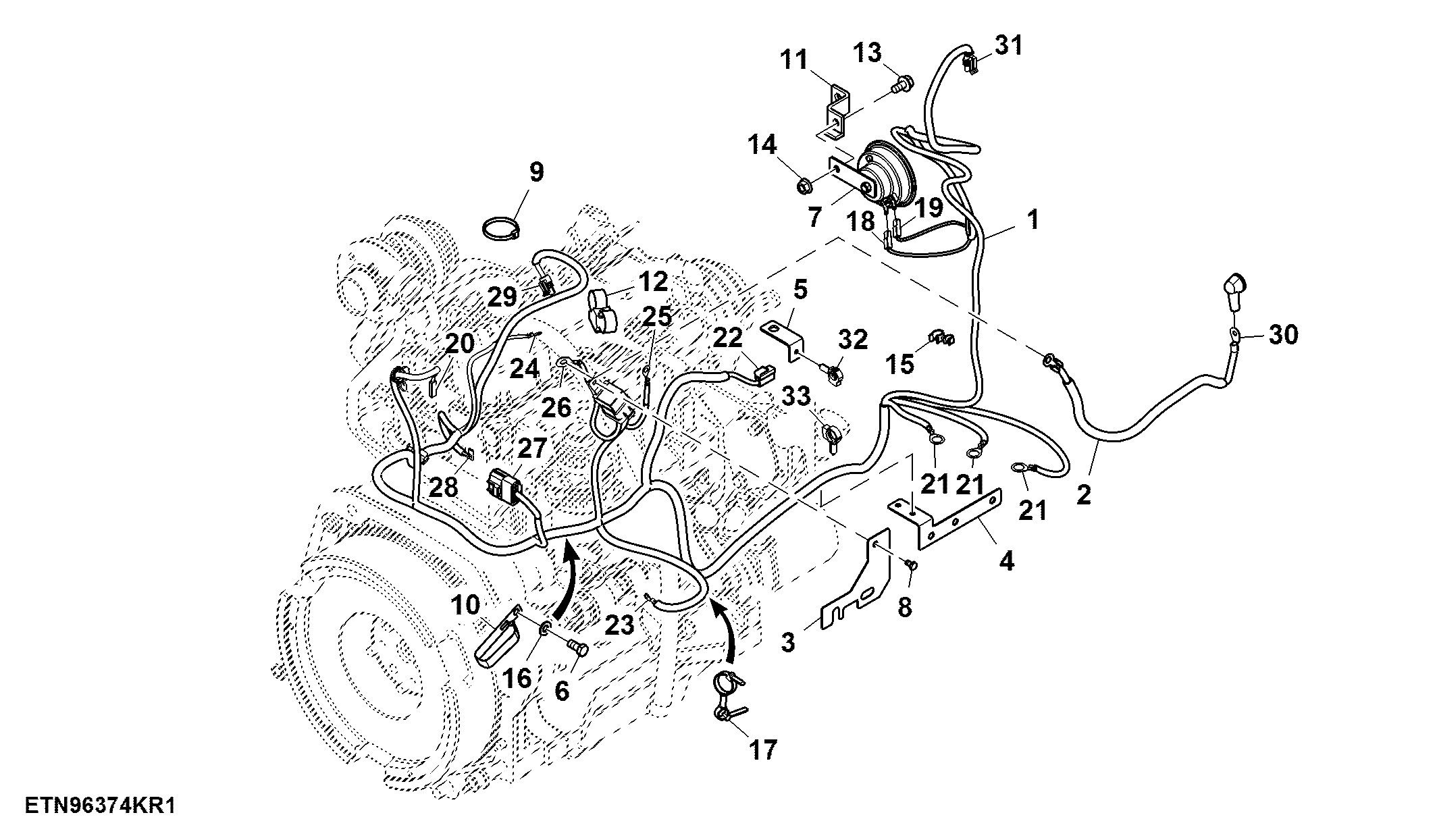

Wiring Harness, Front, IOOS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SJ16909	1	Wiring Harness	Front
2	SJ16916	1	Wiring Harness	Wiring Harness for Alternator Supply
3	SJ14630	1	Bracket	-
4	SU26128	1	Bracket	-
5	SU26473	1	Bracket	-
6	19M7784	1	Screw	M10 X 20
7	RE233247	1	Horn	-
8	19M7300	1	Cap Screw	M6 X 10
9	R139946	3	Tie Band	-
10	RE272589	1	Clamp	SUB FOR RE272590
11	SJ13154	1	Bracket	-
12	R213663	2	Clamp	-
13	19M7865	2	Screw	M8 X 16
14	14M7298	1	Flange Nut	M8
15	R232182	2	Clip	-
16	24M7047	1	Washer	13 X 24 X 2.500 mm
17	SU36146	1	Clamp	-
18	57M7170	1	Elec. Connector Housing	Horn Org
19	57M7170	1	Elec. Connector Housing	Horn Blk
20	57M7170	1	Elec. Connector Housing	Coolant Temperature
21	57M10075	3	Elec. Connector Terminal	Ground
22	57M10494	1	Elec. Connector Housing	Alternator
23	57M10066	1	Elec. Connector Terminal	Starter Motor
24	57M10066	1	Elec. Connector Terminal	Fuel Shut Off Sol
25	57M10067	1	Elec. Connector Terminal	Manifold Heater
26	57M8866	1	Elec. Connector Terminal	Junction Box
27	57M10496	1	Elec. Connector Housing	W/H Console
28	57M8728	1	Elec. Connector Terminal	Engine Oil Pressure SW
29	57M7850	1	Elec. Connector Housing	Engine MPU
30	57M10056	1	Elec. Connector Terminal	Alternator
31	57M10992	1	Elec. Connector Housing	-
32	57M8903	2	Clip	-
33	57M8902	1	Clip	-
