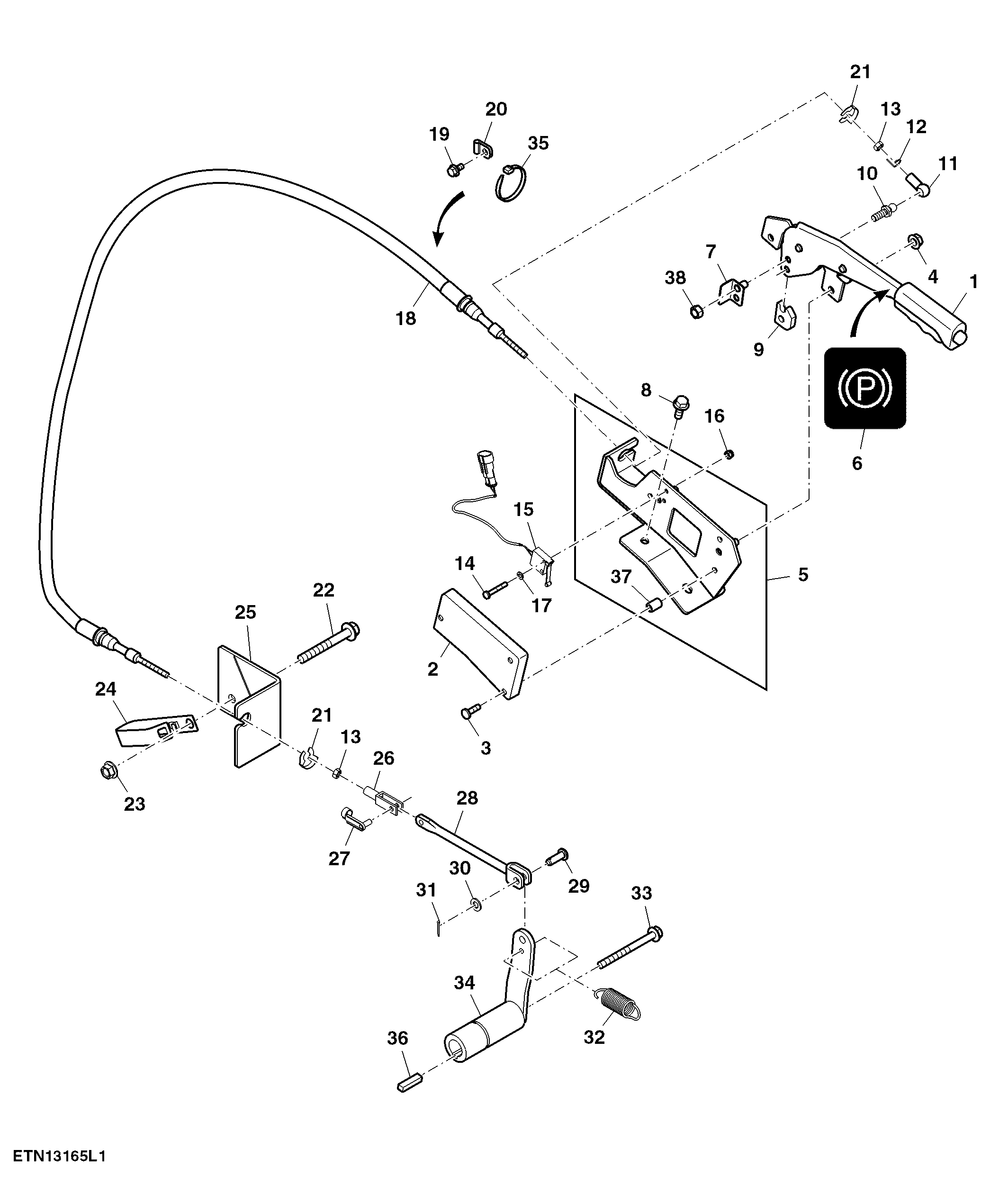

Hand Brake Assembly, SyncShuttle™, OOS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M137105	1	Handbrake Lever	-
2	SU296178	1	Cover	-
3	21M7362	3	Screw	M6 X 20
4	14M7298	3	Flange Nut	M8
5	SJ12521	1	Bracket	-
6	R122518	1	Label	-
7	SJ12799	1	Bracket	-
8	19M7866	2	Screw	M8 X 20
9	SU23752	1	Plate	-
10	R216014	1	Ball Stud	-
11	56M7006	1	Ball Joint Socket	-
12	56M7007	1	Ball Joint Retainer	-
13	14M7272	2	Nut	M6
14	21M7256	2	Screw	M3 X 20
15	RE253984	1	Brake	-
16	14M7354	2	Lock Nut	M3
17	12H233	2	Lock Washer	1/8"
18	SJ10706	1	Cable	-
19	19M7865	2	Screw	M8 X 16
20	R139690	2	Clamp	-
21	L79076	2	Snap Ring	-
22	19M7810	2	Screw	M10 X 80
23	14M7296	2	Flange Nut	M10
24	RE272589	1	Clamp	-
25	SJ296064	1	Bracket	-
26	L80053	1	Yoke	-
27	45M7080	1	Spring Locking Pin	-
28	SJ296068	1	Rod	-
29	SU296116	1	Pin Fastener	-
30	24M7055	1	Washer	8.400 X 16 X 1.600 mm
31	11M7009	1	Cotter Pin	2 X 16 mm
32	R182773	1	Extension Spring	-
33	19M7913	1	Screw	M8 X 90
34	SJ296072	1	Lever	-
35	R139946	1	Tie Band	-
36	49M4108	1	Shaft Key	8 X 7 X 32 mm
37	SU298040	3	Drill Bushing	-
38	14M7273	1	Nut	M8

Hand Brake Assembly, SyncShuttle™, OOS
