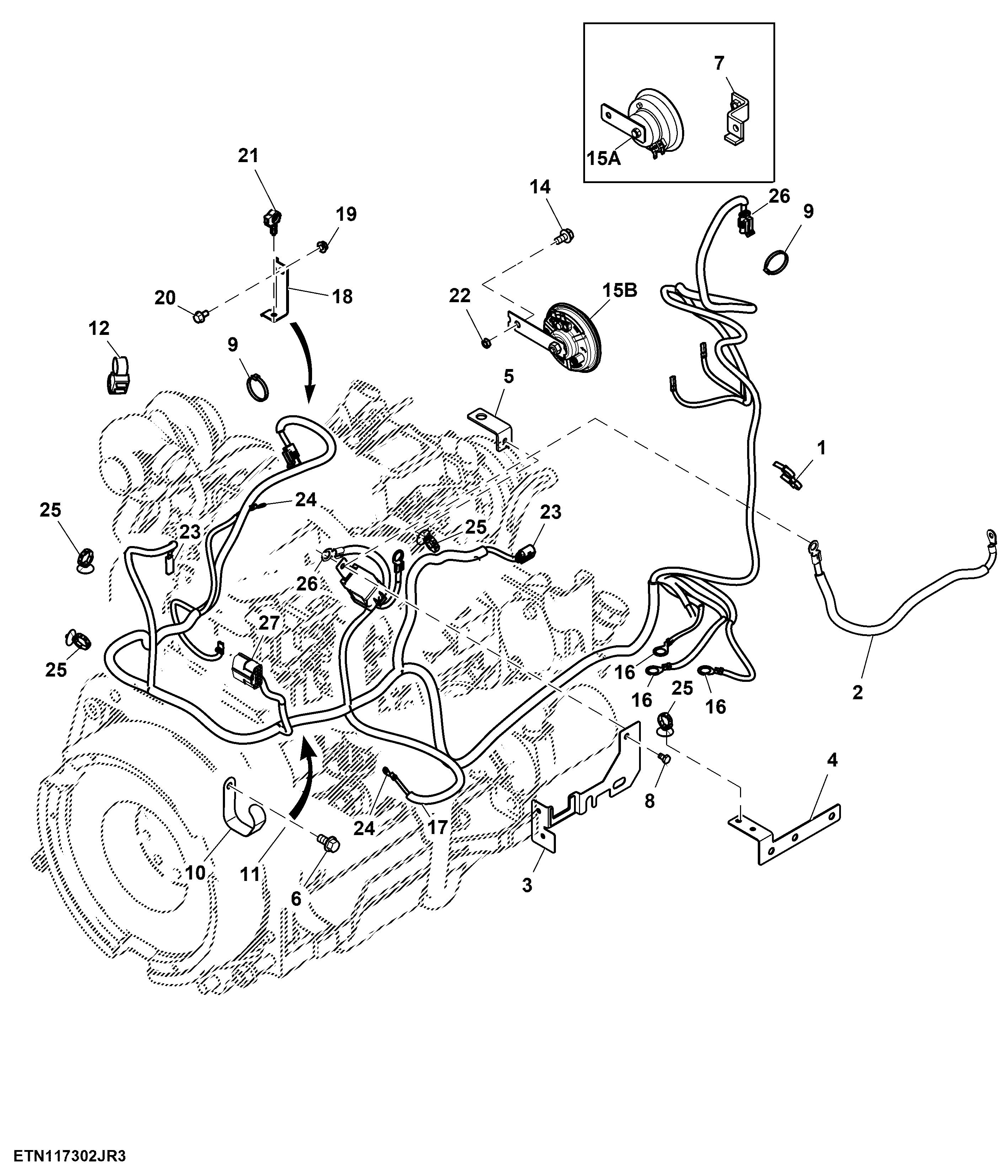

Front Wiring Harness ( - 038855)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SU36146	1	Clamp	-
2	SJ14330	1	Wiring Harness	Alternator Supply
3	SJ14630	1	Bracket	Wiring Harness Support
4	SU26128	1	Bracket	Harness Holding Bracket
5	SU26473	1	Bracket	-
6	19M7784	1	Screw	M10 X 20
7	SJ13154	1	Bracket	Horn Mounting USE WITH RE233247 , SUB FOR SJ299499
8	19M7300	1	Cap Screw	M6 X 10
9	R139946	3	Tie Band	-
10	RE272588	1	Clamp	-
11	24M7446	1	Washer	15.500 X 28 X 4 mm
12	R213663	1	Clamp	-
13	14M7298	1	Flange Nut	M8
14	19M7865	1	Screw	M8 X 16
16	57M10075	3	Elec. Connector Terminal	-
17	SJ38546	1	Wiring Harness	Front Wiring Harness SUB FOR SJ13923
18	SU51059	1	Bracket	-
19	14M7303	1	Flange Nut	M6
20	19M7774	1	Screw	M6 X 12
21	57M8903	1	Clip	-
22	14M7233	1	Weld Nut	M8
23	57M10022	1	Elec. Connector Housing	-
24	57M10066	2	Elec. Connector Terminal	-
24	57M7850	2	Elec. Connector Housing	-
25	57M13161	4	Elec. Connector Accessory	-
26	57M10992	1	Elec. Connector Housing	-
27	57M10496	2	Elec. Connector Housing	-
27	57M10500	2	Elec. Connector Housing	-
15A	RE233247	1	Horn	-
15B	SJ37133	1	Horn	SUB FOR RE233247
