Открытый узел

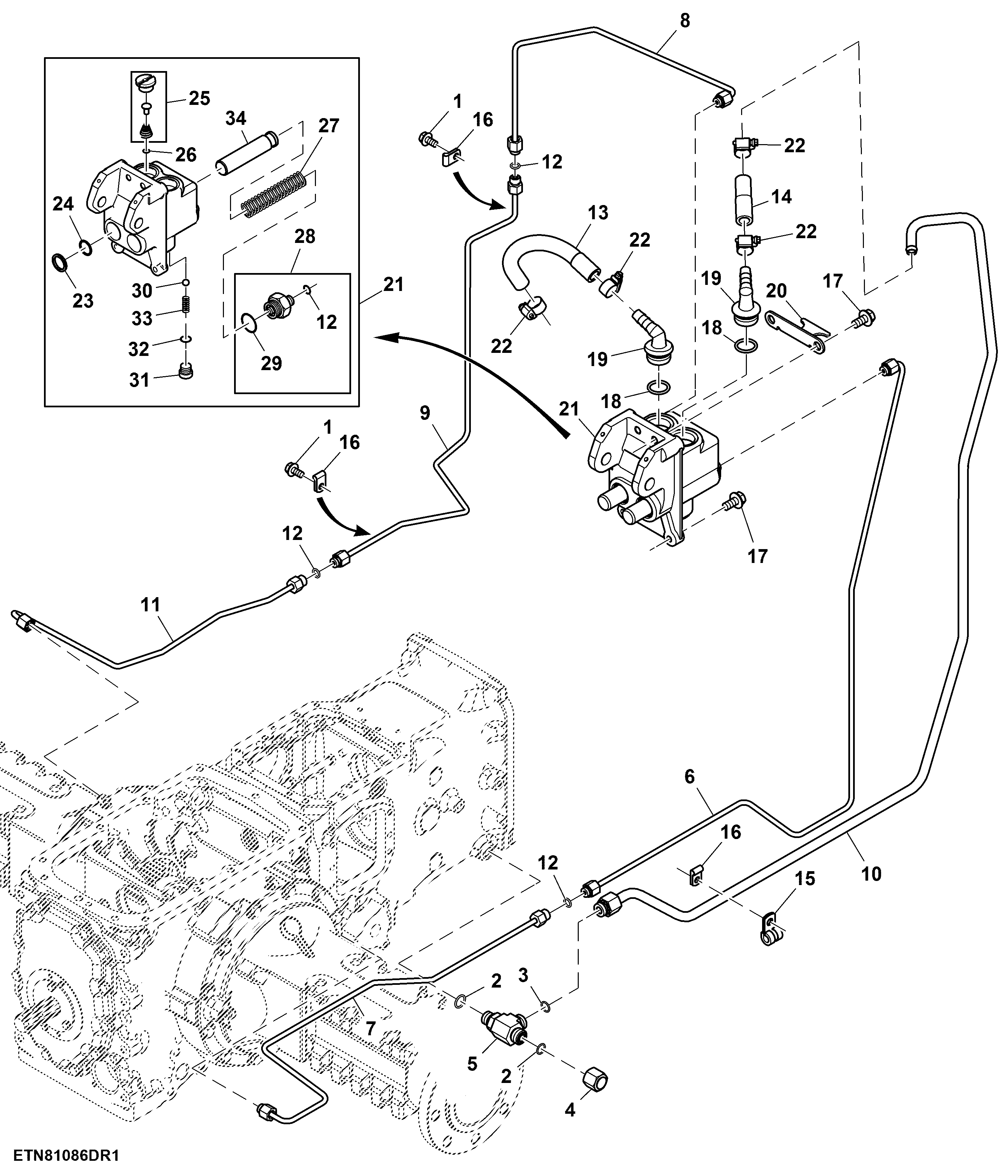

Brake Valve and Lines, Cab, 9X3

Brake Valve and Lines, Cab, 9X3

Brake Valve and Lines, Cab, 9X3

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Brake Valve and Lines, Cab, 9X3

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7865	3	Screw	M8 X 16
2	T77857	2	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
3	51M7043	1	O-Ring	15.300 X 2.200 mm
4	38H5120	1	Fitting	-
5	38H5029	1	Tee Fitting	-
6	SJ13992	1	Brake Line	SUB FOR SJ13744; RH
7	SJ13993	1	Brake Line	Rear Axle SUB FOR SJ13745; RH
8	SJ13746	1	Oil Line	LH
9	SJ13747	1	Oil Line	Brake Valve Line to Rear Axle line LH
10	SJ23089	1	Oil Line	Brake Valve to Tank SUB FOR SJ13991
11	SJ13775	1	Brake Line	Rear Axle LH
12	T77814	5	O-Ring	-
13	SU27771	1	Hose	LGTH = 260 mm
14	SU40273	1	Hose	LGTH = 70 mm, SUB FOR SU27695
15	T74412	1	Clamp	-
16	R139690	3	Clamp	-
17	19M7785	4	Screw	M10 X 25
18	A4730R	2	O-Ring	-
19	L56974	2	Hose Fitting	-
20	R109302	1	Retainer	-
21	RE230251	1	Valve Spool	-
22	TY22465	4	Hose Clamp	-
23	R495R	2	O-Ring	-
24	T22101	2	Seal	-
25	AL70242	2	Pneumatic Control Valve	-
26	R26906	2	O-Ring	-
27	L62883	2	Compression Spring	-
28	RE223501	2	Fitting Kit	-
29	U12547	2	O-Ring	-
30	D2361R	2	Ball	-
31	R39112	2	Fitting	-
32	R26375	2	O-Ring	-
33	T21816	2	Compression Spring	-
34	L64359	2	Piston	-
