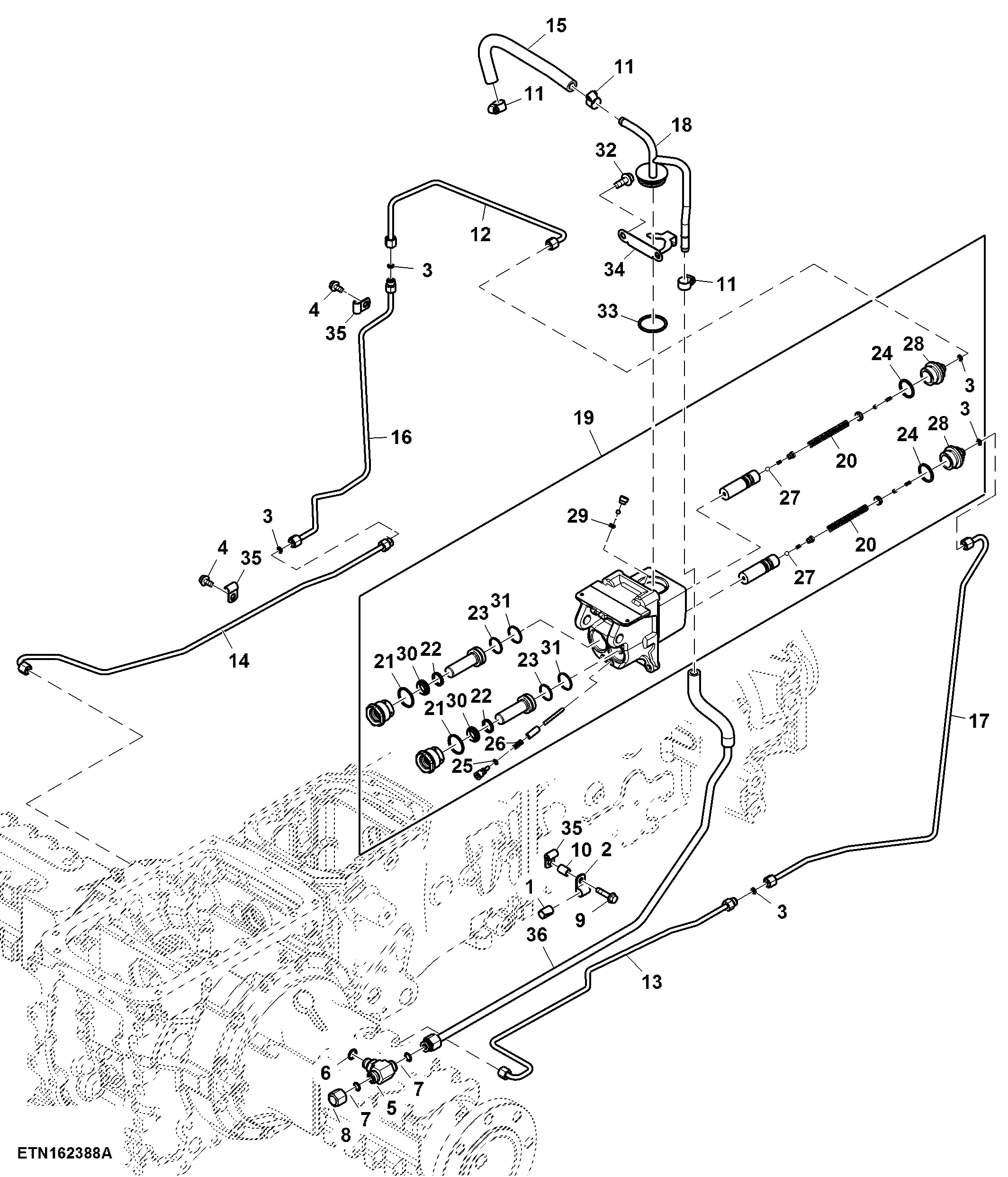

Brake Hydraulic Lines, IOOS (017696 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R109305	1	Bushing	-
2	R228652	1	Clamp	-
3	T77814	5	O-Ring	-
4	19M7865	2	Screw	M8 X 16
5	38H5111	1	Tee Fitting	-
6	51M7043	1	O-Ring	15.300 X 2.200 mm
7	T77857	2	O-Ring	-
8	38H5120	1	Fitting	-
9	19M7897	1	Screw	M8 X 35
10	28H1903	1	Bushing	0.364" X 0.540" X 3/4"
11	AR21837	3	Clamp	-
12	SJ29274	1	Oil Line	LH
13	SJ29399	1	Brake Line	RH
14	SJ29398	1	Brake Line	LH
15	SU37687	1	Hose	-
16	SJ29397	1	Brake Line	LH
17	SJ29275	1	Brake Line	RH
18	SJ29001	1	Oil Cup	-
19	SJ28992	1	Valve	-
20	L174508	2	Compression Spring	-
21	51M7072	2	O-Ring	32.600 X 2.900 mm
22	L173615	2	Sealing Ring	-
23	L174363	2	Snap Ring	-
24	51M7048	2	O-Ring	29.600 X 2.900 mm
25	51M7078	2	O-Ring	8 X 1.200 mm
26	L150055	2	Compression Spring	-
27	T13624	2	Ball	-
28	SU48503	2	Fitting	-
29	L11698	2	O-Ring	-
30	SU49007	2	Scraper Ring	-
31	SU49009	2	Seal	-
32	19M7785	4	Screw	M10 X 25
33	SU40115	1	O-Ring	-
34	SU46688	1	Retainer	-
35	E15360	3	Clamp	-
36	SJ29839	1	Oil Line	Inlet Line

Brake Hydraulic Lines, IOOS (017696 - )

Нет текстового описания
