Rockshaft Control Linkage, W/ SyncShuttle™, Cab

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	P51212	2	O-Ring	-
2	RE42486	2	Lever	-
3	RE42487	1	Lever	-
4	RE42501	1	Link End	-
5	RE45979	1	Lever	-
6	R105208	1	Bushing	-
7	R114056	1	Pin	-
8	R105168	1	Washer	-
9	R105174	2	Link	-
10	R105187	1	Compression Spring	-
11	R105189	1	Clevis	-
12	R105201	1	Pin	-
13	R105216	1	Washer	-
14	R114057	1	Lever	-
15	R114360	1	Washer	-
16	R114429	1	Rod	-
17	R114430	1	Washer	-
18	R242282	1	Bracket	-
19	R26871	2	Snap Ring	-
20	R32507	1	Snap Ring	-
21	R34404	1	O-Ring	-
22	R72653	5	Snap Ring	-
23	11M7009	1	Cotter Pin	2 X 16 mm
24	14M7274	4	Nut	M10
25	14M7303	1	Flange Nut	M6
26	19M7785	2	Screw	M10 X 25
27	19M8162	1	Screw	M10 X 40
28	19M8505	4	Screw	M6 X 25
29	24H1781	1	Washer	13/32" X 7/8" X 1/4"
30	24H1849	2	Washer	17/32" X 1" X 0.036"
31	24M7038	1	Washer	13.500 X 24 X 2.500 mm
32	24M7047	1	Washer	13 X 24 X 2.500 mm
33	24M7096	2	Washer	10.500 X 18 X 1.600 mm
34	26H70	4	Shaft Key	1/8" X 1/2"
35	SU24239	1	Bolt	-
36	14M7401	1	Lock Nut	M12
37	SJ300765	1	Lever	-
38	SU295032	1	Shaft	-
39	SJ300766	1	Lever	-

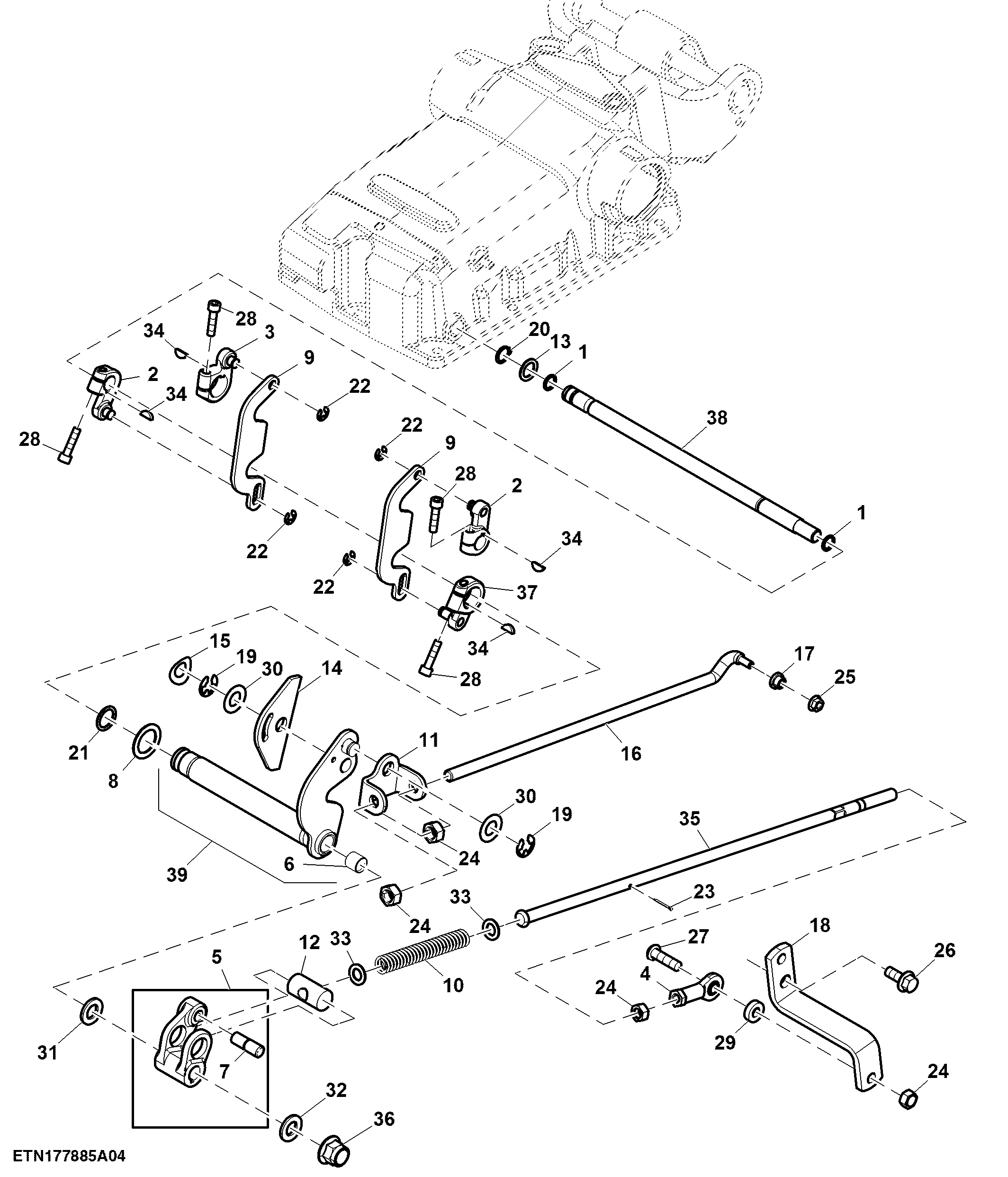

Rockshaft Control Linkage, W/ SyncShuttle™, Cab
