Открытый узел

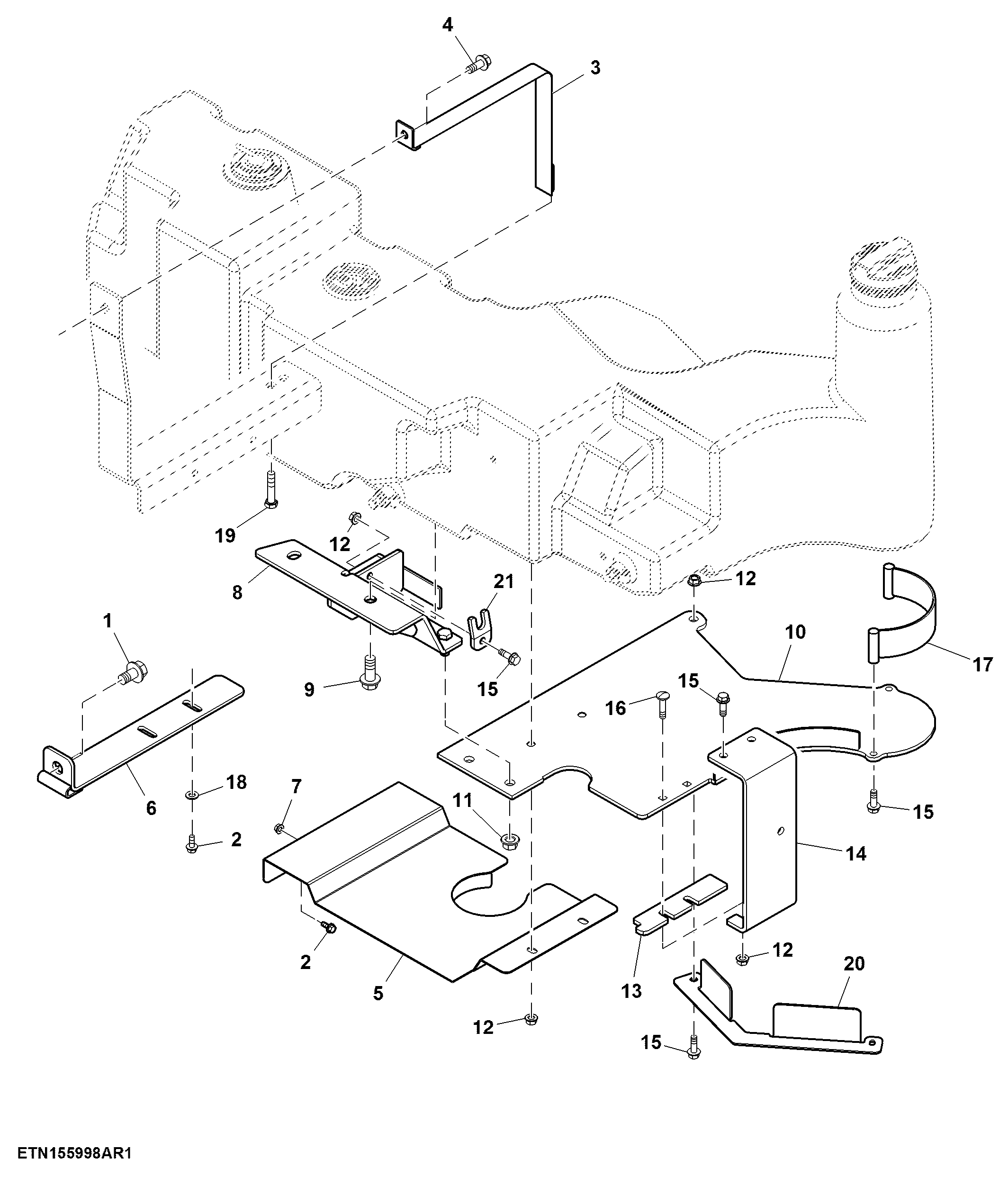

Fuel Tank Mounting Brackets, SyncShuttle™, IOOS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8672	1	Screw	M14 X 25
2	19M7775	4	Screw	M6 X 16
3	SJ10051	1	Strap	-
4	19M7785	1	Screw	M10 X 25
5	SJ17949	1	Bracket	-
6	SJ17371	1	Bracket	-
7	14M7303	2	Flange Nut	M6
8	SJ13666	1	Bracket	-
9	R285359	2	Screw	-
10	SJ17951	1	Bracket	-
11	14M7299	2	Flange Nut	M12
12	14M7298	6	Flange Nut	M8
13	SU20073	1	Plate	-
14	SJ302628	1	Bracket	-
15	19M7867	6	Screw	M8 X 25
16	03M7187	2	Bolt	M8 X 35
17	SJ17952	1	Plate	-
18	24M7055	2	Washer	8.400 X 16 X 1.600 mm
19	19M7170	1	Cap Screw	M10 X 50
20	SU25691	1	Support	-
21	SU25179	1	Plate	-

Fuel Tank Mounting Brackets, SyncShuttle™, IOOS

Нет текстового описания
