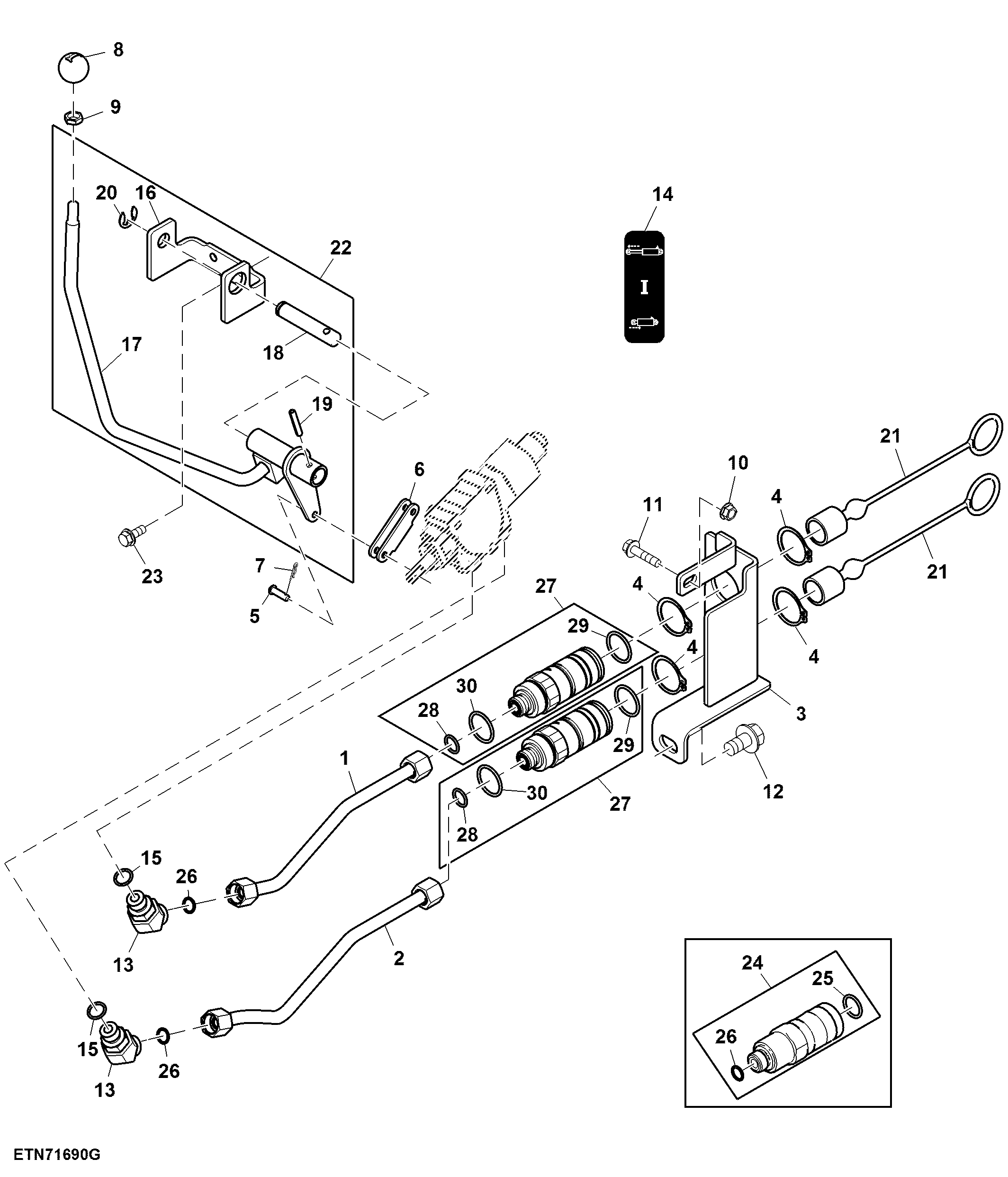

Single Selective Control Valve And Lines W/ QRL

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE243617	1	Oil Line	Inlet
2	RE243618	1	Oil Line	Outlet
3	RE261304	1	Bracket	Coupler Mounting
4	R120797	4	Snap Ring	-
5	R128357	2	Pin Fastener	-
6	R263521	1	Clevis	-
7	R274684	2	Pin	-
8	SU289560	1	Knob	-
9	14M7152	1	Nut	M10
10	14M7298	1	Flange Nut	M8
11	19M7897	1	Screw	M8 X 35
12	19M8672	1	Screw	M14 X 25
13	38H5071	2	Elbow Fitting	-
14	SU53506	1	Label	SCV 1 SUB FOR R139665
15	51M7043	2	O-Ring	15.300 X 2.200 mm
16	SU22328	1	Bracket	SCV Mounting
17	SJ11681	1	Bellcrank	-
18	SU22329	1	Pin Fastener	-
19	34M7216	1	Spring Pin	6 X 35 mm
20	40M7039	1	Snap Ring	-
21	W42420	2	Plug	-
22	RE224373	1	Bracket	W/O QRL
22	SJ11682	1	Bracket	W/ QRL
23	19M7866	2	Screw	M8 X 20
24	SJ11129	2	Hyd. Quick-Connect Coupler	ORDER SJ30426
25	H63289	2	O-Ring	-
26	T77857	4	O-Ring	-
27	SJ30426	2	Hyd. Quick-Connect Coupler	-
28	SU50069	2	O-Ring	-
29	SU50070	2	O-Ring	-
30	SU50071	2	O-Ring	-

Single Selective Control Valve And Lines W/ QRL
