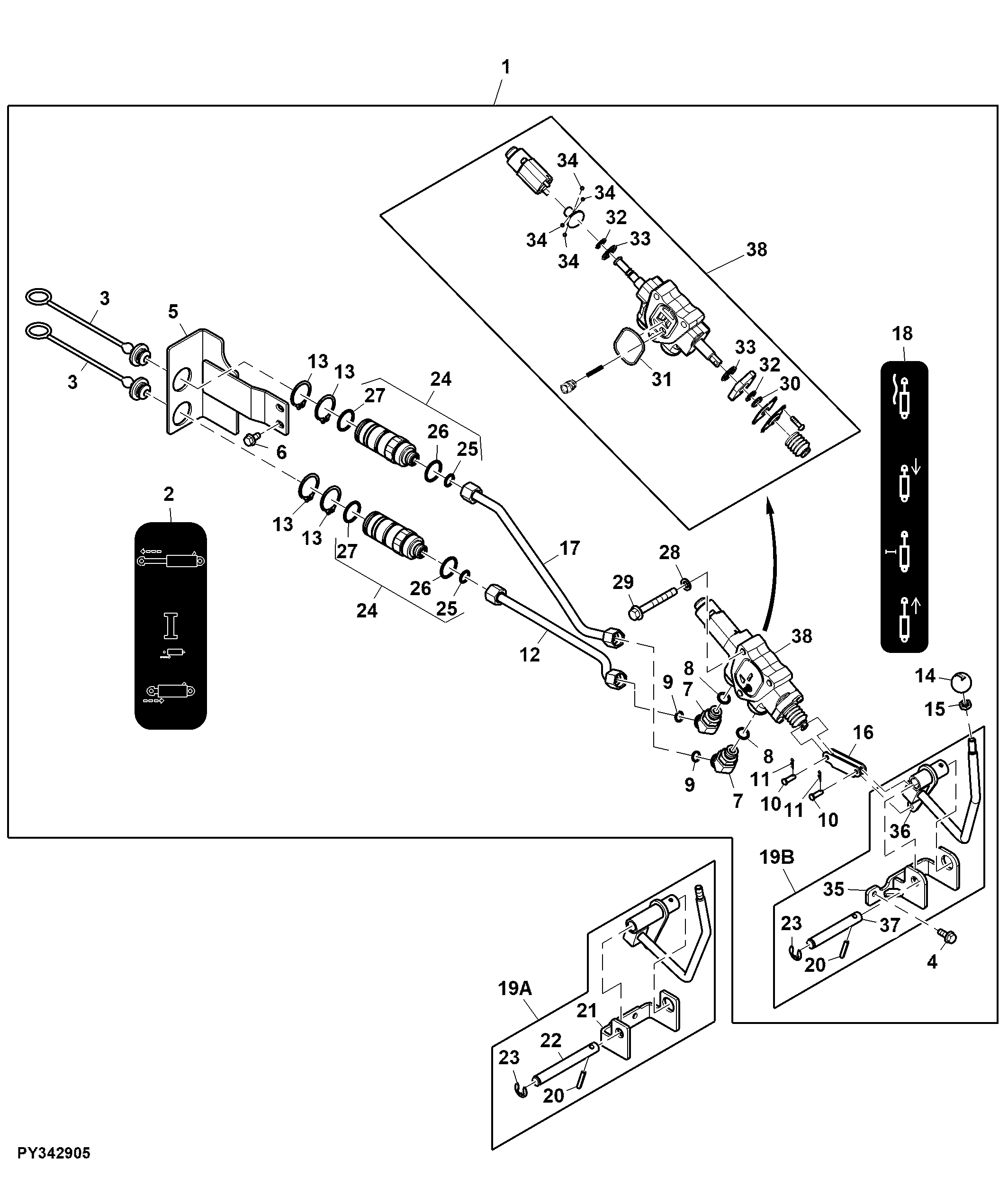

Rear SCV W/ Control Lever, Attachment

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	BSJ10461	1	Hitch And Scv Controller	-
2	SU53506	1	Label	SCV 1 SUB FOR R139665
3	W42420	2	Plug	-
4	19M7866	2	Screw	M8 X 20
5	RE285602	1	Bracket	SCV 1
6	19M7865	2	Screw	M8 X 16
7	38H5071	2	Elbow Fitting	-
8	51M7043	2	O-Ring	15.300 X 2.200 mm
9	T77857	2	O-Ring	-
10	R128357	2	Pin Fastener	-
11	R274684	2	Pin	-
12	RE285605	1	Oil Line	Outlet
13	R120797	4	Snap Ring	-
14	SU289560	1	Knob	-
15	14M7152	1	Nut	M10
16	R267373	1	Clevis	-
17	SJ23150	1	Oil Line	Inlet
18	SU52786	1	Label	SCV Lever
20	34M7216	2	Spring Pin	6 X 35 mm
21	SU22328	1	Bracket	SCV Mounting
22	SU22329	1	Pin Fastener	-
23	40M7039	2	Snap Ring	-
24	SJ30426	2	Hyd. Quick-Connect Coupler	-
25	SU50069	2	O-Ring	-
26	SU50071	2	O-Ring	-
27	SU50070	2	O-Ring	-
28	12M7066	3	Lock Washer	10 mm
29	19M7810	3	Screw	M10 X 80
30	SU290486	1	Ring	-
31	4348665	1	O-Ring	-
32	M158244	2	O-Ring	-
33	U46166	2	O-Ring	-
34	SU290489	4	Ball	-
35	SJ36763	1	Bracket	SCV Mounting
36	SJ36762	1	Lever	-
37	SU57979	1	Pin Fastener	-
38	SJ33026	1	Control Valve	SUB FOR SJ12449
19A	SJ28652	1	Control Lever	-
19B	SJ36764	1	Bracket	SUB FOR SJ28652

Rear SCV W/ Control Lever, Attachment
