Открытый узел

Front Wiring Harness

Front Wiring Harness

Front Wiring Harness

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

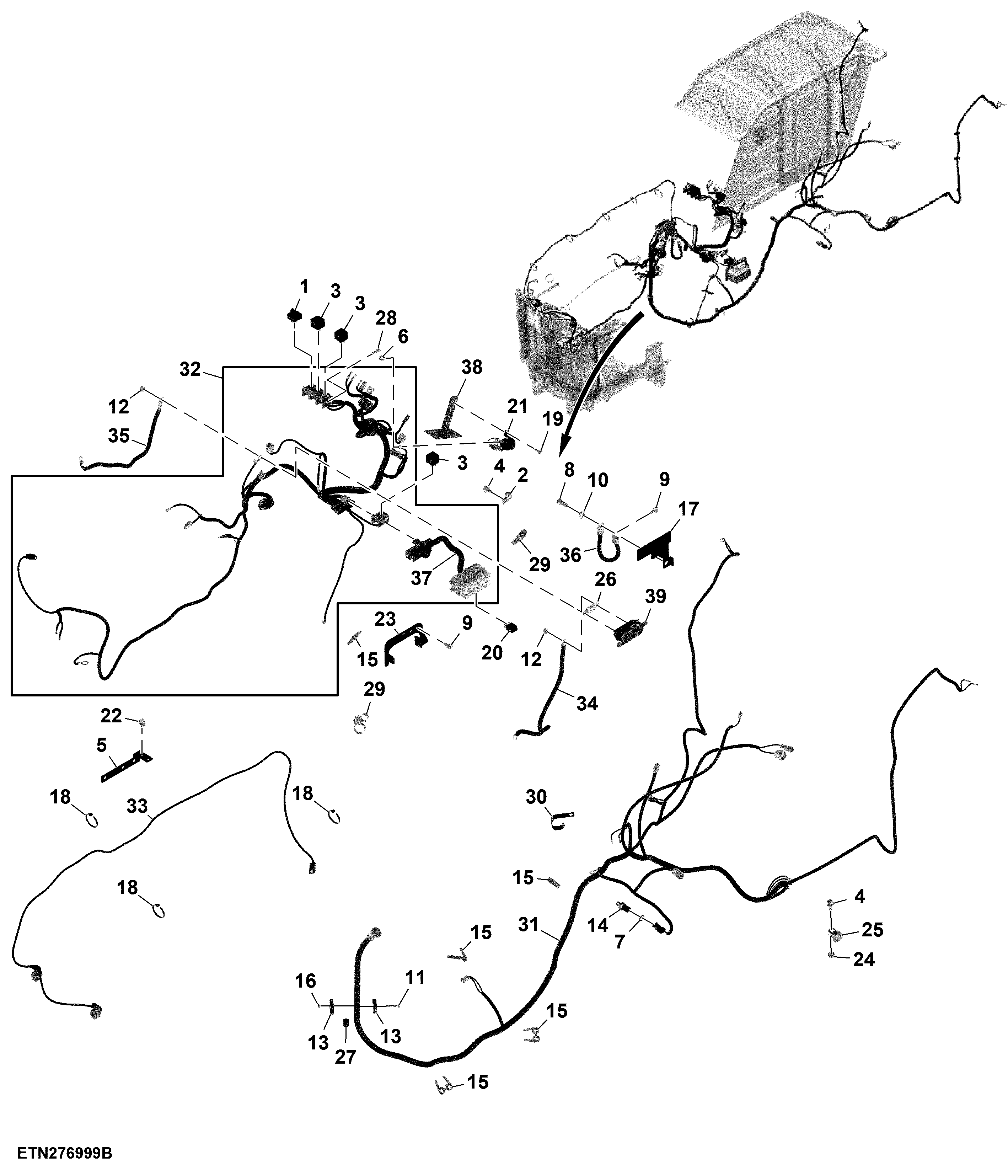

Front Wiring Harness

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE262484	1	Diode	-
2	R46414	1	Clamp	-
3	RE68327	2	Relay	40A, Module
4	19M7784	2	Screw	M10 X 20
5	SU26128	1	Bracket	-
6	14M7272	2	Nut	M6
7	R26448	1	O-Ring	-
8	19M7268	1	Cap Screw	M12 X 25
9	19M7865	3	Screw	M8 X 16
10	24M7047	1	Washer	13 X 24 X 2.500 mm
11	19M7833	1	Screw	M6 X 35
12	14M7298	2	Flange Nut	M8
13	L110815	2	Clamp	-
14	RE12411	1	Switch	-
15	SU36146	7	Clamp	-
16	14M7303	1	Flange Nut	M6
17	R286137	1	Bracket	Bussman Fuse
18	R139946	8	Tie Band	-
19	19M7775	2	Screw	M6 X 16
20	SJ15809	3	Relay	10A, Single Pole Double Throw
21	RE234727	1	Starter Relay	-
22	L111127	2	Clip	-
23	SJ24114	1	Bracket	-
24	14M7296	1	Flange Nut	M10
25	SU32633	1	Clamp	-
26	57M7959	1	Fuse	-
27	R109305	1	Bushing	-
28	21M6070	5	Screw	M5 X 16
29	R213663	2	Clamp	-
30	RE272588	1	Clamp	-
31	SJ38777	1	Wiring Harness	-
32	SJ26129	1	Wiring Harness	-
33	RE269558	1	Wiring Harness	-
34	SJ38474	1	Wiring Harness	Positive
35	SJ14330	1	Wiring Harness	-
36	SJ295190	1	Cable	-
37	SJ26128	1	Wiring Harness	-
38	SU27038	1	Bracket	-
39	RE239622	1	Junction Block	-
