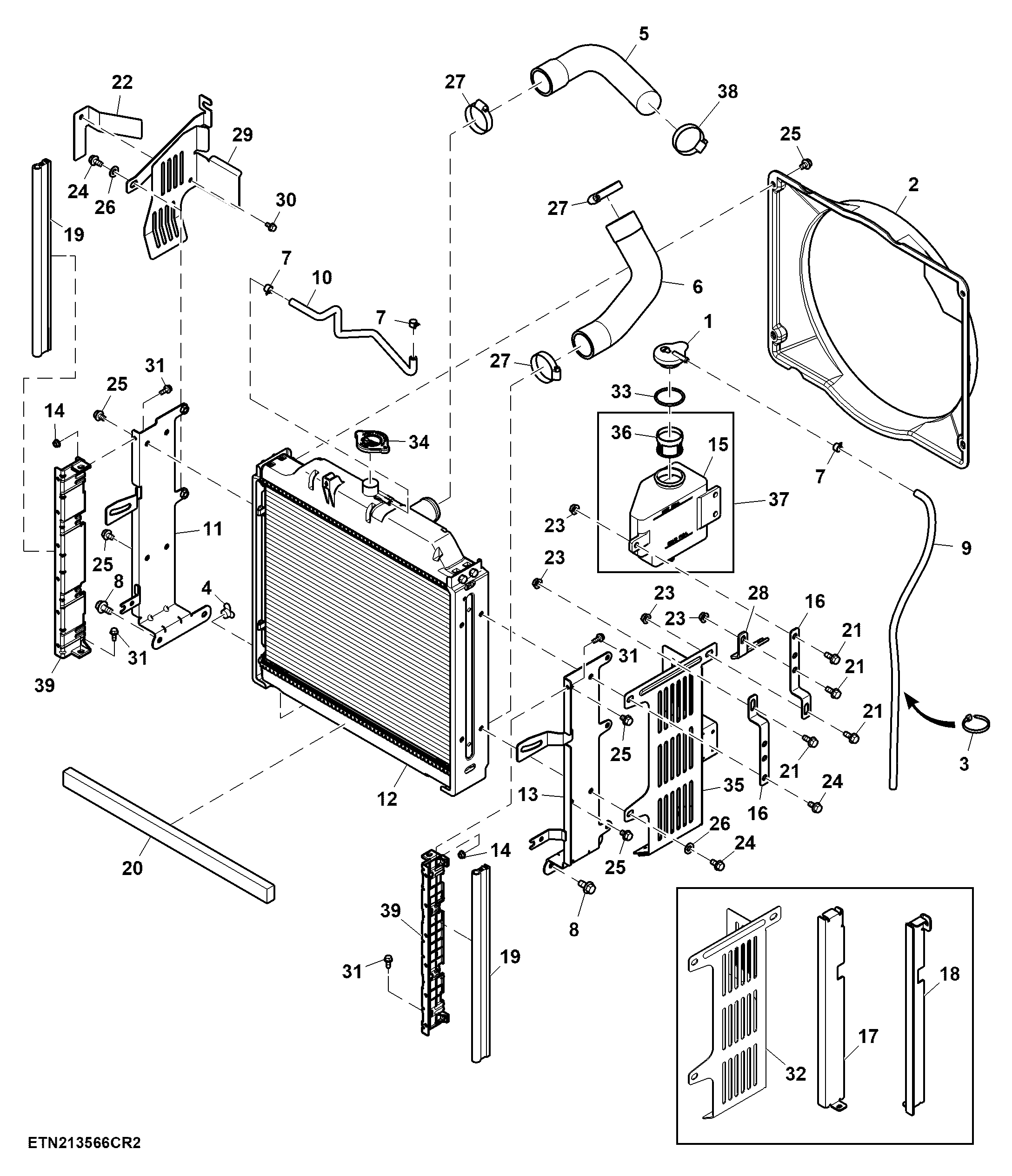

Radiator, W/O Bottom Supports, 48 mm Core

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SU56013	1	Cap	SUB FOR SU42861
2	SU28302	1	Shroud	-
3	R139946	2	Tie Band	-
4	R225616	1	Drain Plug	-
5	SU47996	1	Radiator Hose	Radiator Outlet
6	SU47997	1	Radiator Hose	Radiator Inlet
7	R56101	3	Clip	-
8	19M7784	4	Screw	M10 X 20
9	R109374	1	Hose	LGTH = 660 mm, Coolant Tank Inlet
10	R109375	1	Hose	LGTH = 406 mm, Coolant Tank Outlet
11	RE272409	1	Support	RH
12	SJ299385	1	Radiator	INCLUDES R225615 AND R225616
13	RE272408	1	Support	LH
14	14M7303	2	Flange Nut	M6
15	R276703	1	Tank	Coolant
16	SU23803	2	Plate	-
17	R267999	1	Plate	RH
18	R267998	1	Plate	LH
19	SU63119	2	Isolator	LGTH = 421 mm, SUB FOR R265092
20	R220327	1	Isolator	LGTH = 525 mm
21	19M7866	5	Screw	M8 X 20
22	SJ30881	1	Bracket	Finger Guard Extension
23	14M7298	5	Flange Nut	M8
24	19M7865	3	Screw	M8 X 16
25	19M7864	9	Screw	M8 X 12
26	24M7028	2	Washer	10.500 X 20 X 2 mm
27	AR21840	3	Hose Clamp	-
28	SU31466	1	Plate	-
29	SJ21782	1	Guard	RH
30	19M7774	1	Screw	M6 X 12
31	19M7775	4	Screw	M6 X 16
32	SU38169	1	Guard	ORDER SJ36207, LH
33	B3690R	1	O-Ring	-
34	R225615	1	Filler Cap	-
35	SJ36207	1	Guard	LH
36	SJ36213	1	Strainer	-
37	SJ36215	1	Tank	INCLUDES SJ36213 AND R276703
38	RE73582	1	Hose Clamp	-
39	SJ40718	2	Support	SUB FOR R267998 AND R267999

Radiator, W/O Bottom Supports, 48 mm Core
