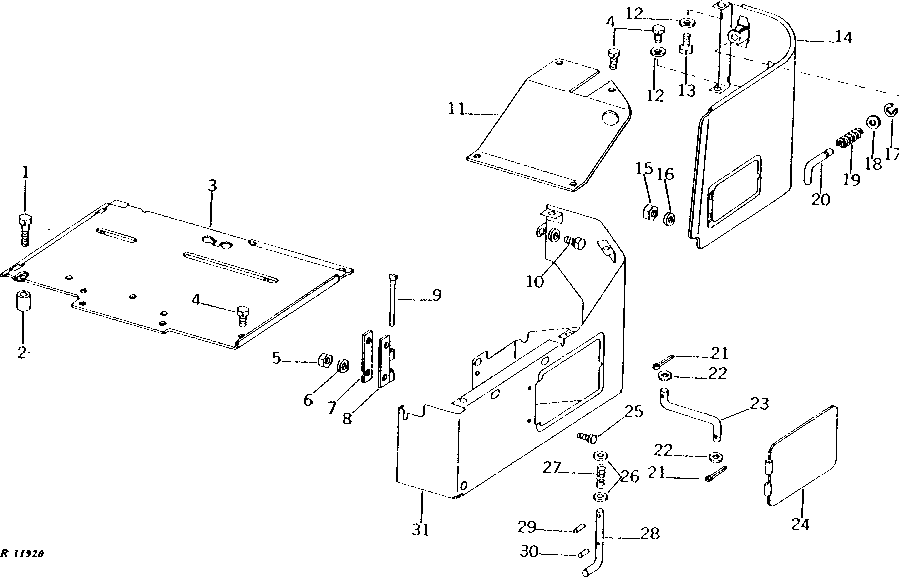

PLATFORM, TOOL BOX, AND OPERATOR SHIELDS (STANDARD) [02I21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1726	3	Cap Screw	3/8" X 2-1/4"
2	28H1526	3	BUSHING	3/8" X 1-5/16"
3	AR35206	1	PLATFORM	(NLA)
4	19H2284	6	Cap Screw	3/8" X 7/8"
5	14H786	2	Nut	1/4"
6	12H302	2	Lock Washer	1/4"
7	R35214	1	RETAINER	(NLA)
8	R35213	1	PLATE	-
9	R20538	1	PIN	-
10	19H1936	1	Cap Screw	3/8" X 3/4"
10	12H304	1	Lock Washer	3/8"
11	R35626	1	EXTENSION	FRONT, R.H.
12	24M7096	4	Washer	10.500 X 18 X 1.600 MM
13	19H1732	2	Cap Screw	3/8" X 1-1/4"
14	AR36772	1	SHIELD	R.H.
14	AR36773	1	SHIELD	L.H.
15	14H1076	6	Nut	3/8"
16	12H304	6	Lock Washer	3/8"
17	R72654	2	Snap Ring	(SUB FOR R27507)
18	24H1286	2	Washer	9/32" X 1/2" X 1/16"
19	R28783	2	Compression Spring	-
20	R27506	2	PIN	-
21	11M7079	2	Cotter Pin	0.098" X 0.472"
22	24H1286	2	Washer	9/32" X 1/2" X 1/16"
23	R40419	1	PIN FASTENER	(NLA)
24	AR36778	1	DOOR	-
25	19H1948	2	Cap Screw	1/4" X 3/4"
26	24M7096	2	Washer	10.500 X 18 X 1.600 MM
27	R1826R	1	Spring	-
28	R35210	1	PIN FASTENER	(NLA)
29	34H282	1	Spring Pin	3/16" X 1"
30	34H247	1	Spring Pin	1/8" X 3/4"
31	AR67385	1	TOOLBOX	(SUB FOR AR36777 OR AR47187)
31	R32239	1	Plug	-
