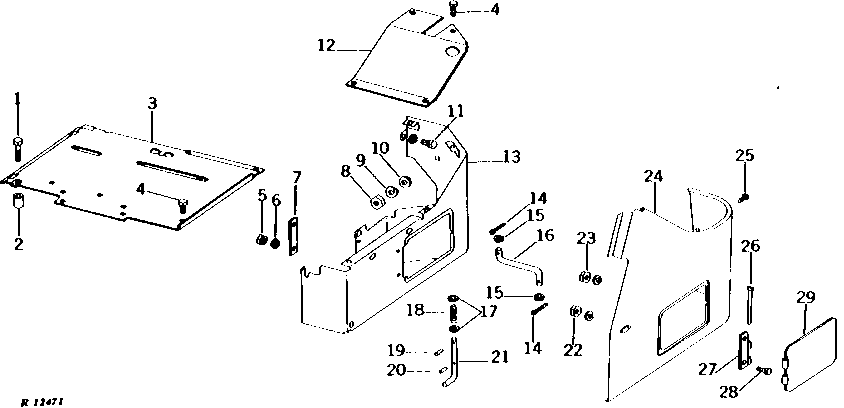

PLATFORM, TOOL BOX, AND OPERATOR SHIELDS (ROW-CROP) (TRACTOR SERIAL NO. 015500- ) [02I22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1726	3	Cap Screw	3/8" X 2-1/4"
2	28H1526	3	BUSHING	3/8" X 1-5/16"
3	AR35206	1	PLATFORM	(NLA)
4	19H2284	6	Cap Screw	3/8" X 7/8"
5	14H786	2	Nut	1/4"
6	12H302	2	Lock Washer	1/4"
7	R35214	1	RETAINER	(NLA)
8	14H1076	2	Nut	3/8"
9	12H304	2	Lock Washer	3/8"
10	24M7096	4	Washer	10.500 X 18 X 1.600 MM
11	19H1936	1	Cap Screw	3/8" X 3/4"
11	12H304	1	Lock Washer	3/8"
12	R35626	1	EXTENSION	FRONT, R.H.
13	AR67385	1	TOOLBOX	(SUB FOR AR36777 OR AR47187)
13	R32239	1	Plug	-
14	11M7079	2	Cotter Pin	0.098" X 0.472"
15	24H1286	2	Washer	9/32" X 1/2" X 1/16"
16	R40419	1	PIN FASTENER	(NLA)
17	24M7096	2	Washer	10.500 X 18 X 1.600 MM
18	R1826R	1	Spring	-
19	34H282	1	Spring Pin	3/16" X 1"
20	34H247	1	Spring Pin	1/8" X 3/4"
21	R35210	1	PIN FASTENER	(NLA)
22	14H785	2	Nut	5/16"
22	12H303	2	Lock Washer	5/16"
23	14H1076	4	Nut	3/8"
24	AR40930	1	SHIELD	R.H.
24	AR45717	1	SHIELD	L.H. (STOLPER CAB) (NLA)
24	AR40931	1	SHIELD	L.H.
24	AR45716	1	SHIELD	R.H. (STOLPER CAB) (NLA)
25	03H1765	2	Bolt	3/8" X 3/4"
26	R20538	1	PIN	-
27	R35213	1	PLATE	-
28	19H1948	2	Cap Screw	1/4" X 3/4"
29	AR36778	1	DOOR	-

PLATFORM, TOOL BOX, AND OPERATOR SHIELDS (ROW-CROP) (TRACTOR SERIAL NO. 015500- ) [02I22]
