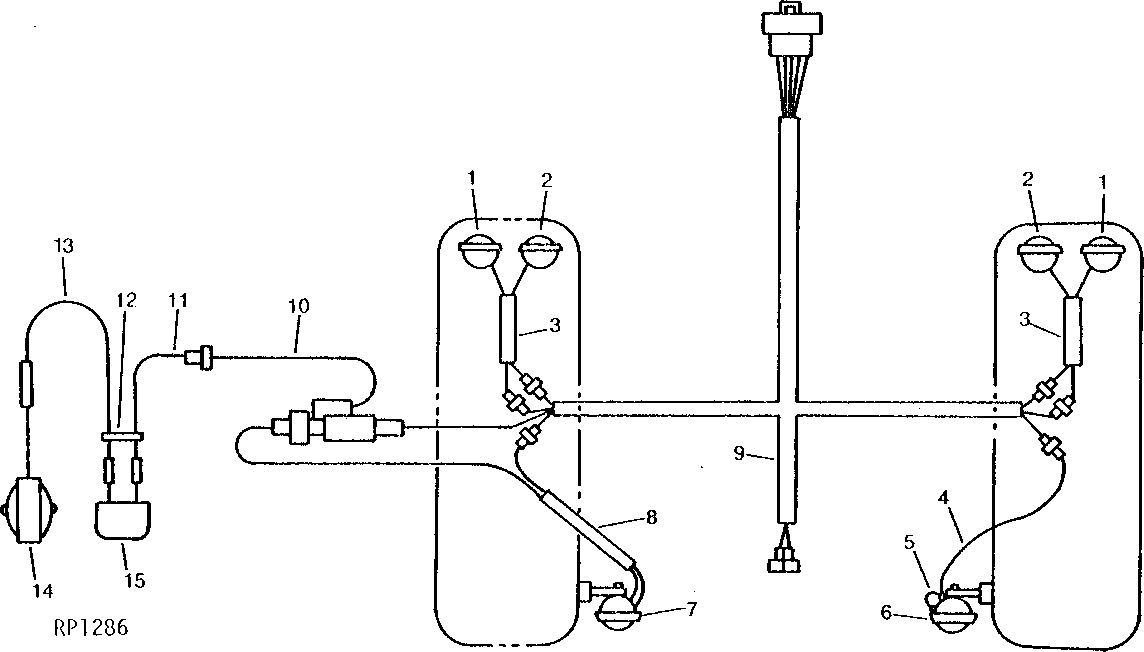

LAMP WIRING (ROW-CROP) [01E05]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R20758	2	WASHER	-
1	F2935R	2	WASHER	-
1	12H301	2	Lock Washer	1/2"
1	14H1040	2	Nut	1/2"
1	AT13380	2	FLOODLAMP	(12-VOLT FLOOD) (OUTER)
2	12H301	2	Lock Washer	1/2"
2	14H1040	2	Nut	1/2"
2	F2935R	2	WASHER	-
2	R20758	2	WASHER	-
2	AT13381	2	HEADLIGHT	(12-VOLT) (INNER)
3	R39661	2	WIRING HARNESS	(SUB FOR AR40943)
3	A3411R	4	Grommet	-
3	R32320	4	Clip	-
4	-	1	Part 14	114MM (4-1/2") (MAKE FROM R66319, R32016, R32027 AND R32024)
5	-	1	Part 15	152MM (6") (MAKE FROM R66319, R32016 AND R32028)
6	14H809	1	Nut	1/2", (NLA)
6	12H301	1	Lock Washer	1/2"
6	RE27099	1	HEADLIGHT	REAR, R.H. (12-VOLT) (SUB FOR AR28167)
6	T12444	1	WASHER	(NLA)
7	AR77326	1	FLOODLAMP	(SUB FOR AR34990 OR AT16288)
7	T12444	1	WASHER	(NLA)
7	12H301	1	Lock Washer	1/2"
7	14H1040	1	Nut	1/2"
8	R39662	1	WIRING HARNESS	REAR, L.H. (NLA)
8	R26936	2	Grommet	L.H.
9	AR41284	1	WIRING HARNESS	-
9	B1986R	1	CLIP	-
10	AR38455	1	WIRING LEAD	-
11	-	1	Part 29	76MM (3") (MAKE FROM R66319, R32027 AND (2) R32024)
12	R32320	1	Clip	-
13	-	1	Part 31	1372MM (54") (MAKE FROM R66319, R32027 AND (2) R32024)
14	AT23467	1	LAMP	(SUB FOR AR38456)
14	AD2062R	1	Bulb	(12-16 VOLT)
14	R38371	1	Washer	-
14	24H1227	1	Washer	17/32" X 13/16" X 0.060"
14	14H856	1	Nut	1/2"
15	AR48594	1	Flasher	(SUB FOR AR38453)
