Открытый узел

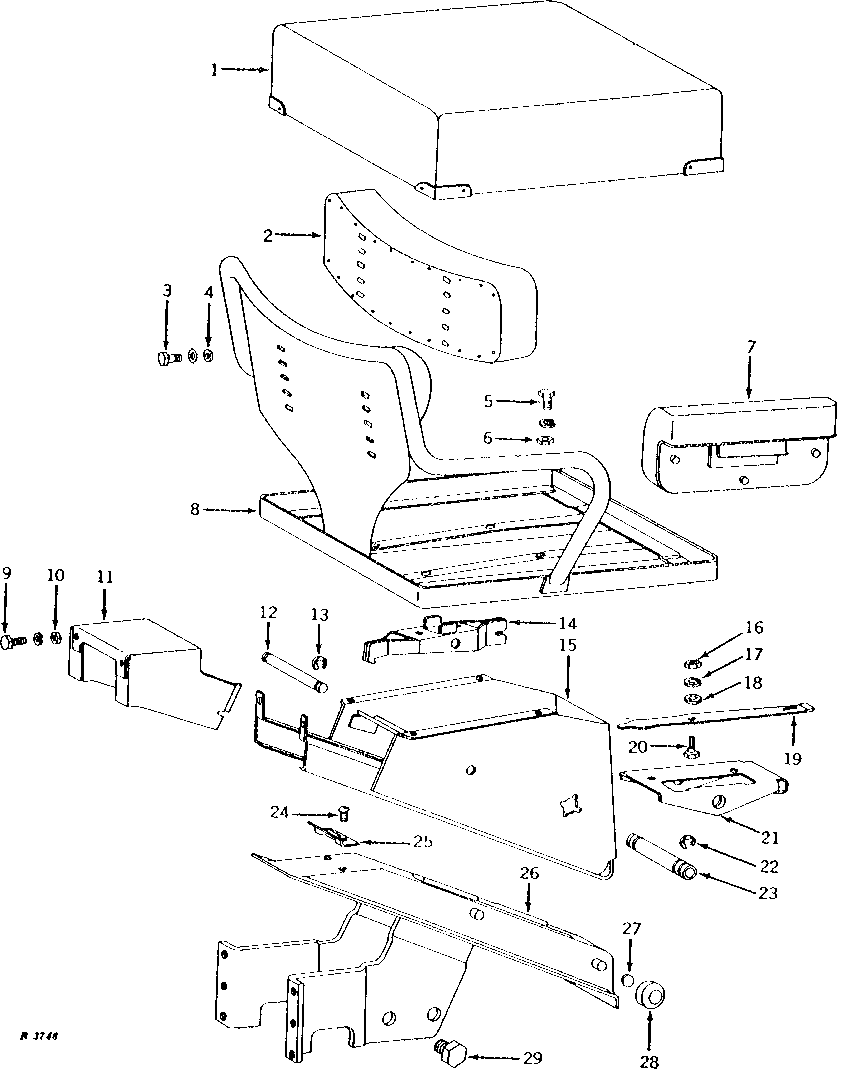

REGULAR SEAT [02F05]

REGULAR SEAT [02F05]

REGULAR SEAT [02F05]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

REGULAR SEAT [02F05]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R32736	1	COVER	(WHITE CANVAS)
1	AR30181	1	CUSHION	(SUB FOR AR26932)
2	AR21966	1	CUSHION	(SUB FOR AF3271R)
3	19H1919	4	Cap Screw	1/4" X 5/8"
3	12H297	4	Lock Washer	1/4"
4	24H1286	4	Washer	9/32" X 1/2" X 1/16", (SUB FOR R31577)
5	19H1813	4	CAP SCREW	5/16" X 5/8"
5	12H303	4	Lock Washer	5/16"
6	14H785	4	Nut	5/16"
7	AF3272R	1	CUSHION	(SET OF 2)
8	AR26628	1	FRAME	(SUB AR47794) (NLA)
9	19H1900	2	Cap Screw	5/16" X 3/4"
9	12H303	2	Lock Washer	5/16"
10	14H785	2	Nut	5/16"
11	R26831	1	STOP	-
12	R26829	1	PIN FASTENER	-
13	R26871	2	Snap Ring	(SUB FOR P44982)
14	R26828	1	LATCH	-
15	AR36047	1	SUPPORT	(SUB FOR AR26627) (SUB AR68728, R57572, R73380 AND (2) 24H1384)
16	14H786	1	Nut	1/4"
17	12H302	1	Lock Washer	1/4"
18	24H1287	1	Washer	9/32" X 5/8" X 0.065"
19	R27439	1	LEVER	-
20	R26431	1	SCREW	-
21	R26830	1	HANDLE	-
22	R27434	4	Snap Ring	-
23	R27435	1	SHAFT	(NO LONGER AVAILABLE)
24	37H78	2	SCREW	0.164" X 3/4", (SUB FOR R26416)
25	R27433	1	BRACKET	-
26	AR32688	1	FRAME	(LESS ROCKSHAFT) (SUB FOR AR26743) (NO LONGER AVAILABLE)
26	AR35794	1	FRAME	(WITH ROCKSHAFT) (NO LONGER AVAILABLE)
27	R26872	1	SOLID SHIM	0.25MM (.010") STEEL
27	R26873	1	Solid Shim	0.51MM (.020") STEEL
28	R26436	4	ROLLER	-
29	19H1833	4	Cap Screw	5/8" X 1-1/4"
