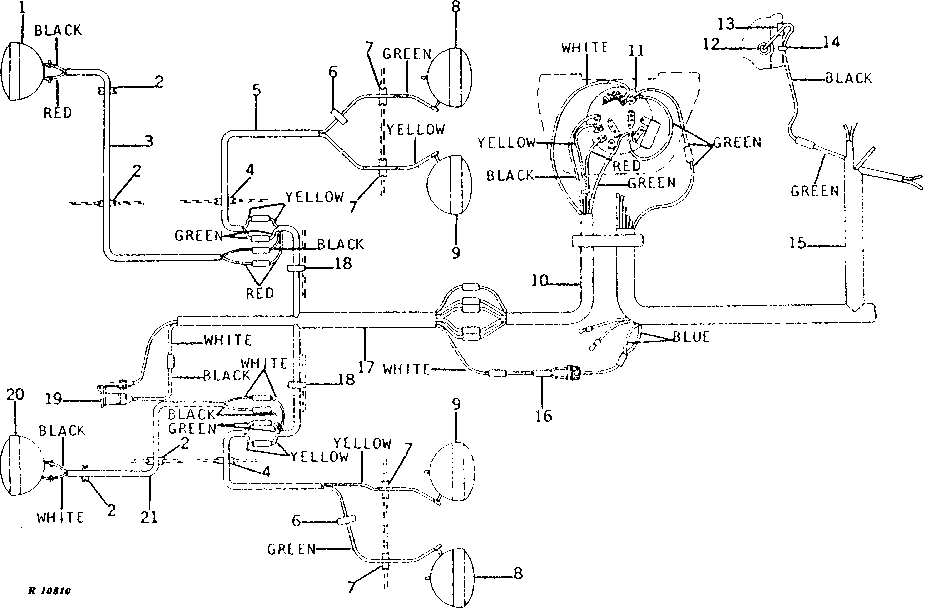

LAMP WIRING (TRACTOR SERIAL NO. 004500-007999) [01D23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12H301	1	Lock Washer	1/2"
1	AR77326	1	FLOODLAMP	(SUB FOR AT16288)
1	14H1040	1	Nut	1/2"
2	R26936	4	Grommet	-
3	R39662	1	WIRING HARNESS	L.H. (SUB FOR R36843) (NLA)
4	R26936	2	Grommet	-
5	R39661	2	WIRING HARNESS	(SUB FOR R36782)
6	R21551	2	CLIP	-
7	R27180	4	Grommet	-
8	12H301	2	Lock Washer	1/2"
8	14H1040	2	Nut	1/2"
8	F2935R	2	WASHER	-
8	R20758	2	WASHER	-
8	AT13380	2	FLOODLAMP	(INNER)
9	AT13381	2	HEADLIGHT	(OUTER)
9	R20758	2	WASHER	-
9	F2935R	2	WASHER	-
9	12H301	2	Lock Washer	1/2"
9	14H1040	2	Nut	1/2"
10	R36839	1	WIRING HARNESS	(NLA)
11	R37270	1	SWITCH	LIGHT
12	AR33479	1	LAMP	DASH, (SUB FOR RE13195)
13	A3411R	1	Grommet	-
14	R21551	1	CLIP	(SUB FOR F2084R)
15	AR47668	1	WIRING HARNESS	(NLA)
15	AR47669	1	WIRING HARNESS	(NLA)
15	B1986R	2	CLIP	-
15	R44302	2	Tie Band	(SUB FOR R27457)
15	T13814	1	Clamp	-
16	AT12928	1	FUSE HOLDER	FUSEHOLDER
17	R36841	1	WIRING HARNESS	-
18	R21551	2	CLIP	-
19	AR26571	1	SOCKET	-
19	AA5692R	1	ELEC. CONNECTOR TERMINAL	LESS CABLE
19	AR40710	1	PLUG	WITH CABLE, (SUB FOR AA5691R)
19	14H778	2	Nut	0.190"
19	12M7060	2	Washer	0.209"
19	21H1301	2	SCREW	0.190" X 1/2"
20	AR35782	1	FLOODLAMP	-
20	12H301	1	Lock Washer	1/2"
20	14H1040	1	Nut	1/2"
21	R36842	1	WIRING HARNESS	(NLA)
