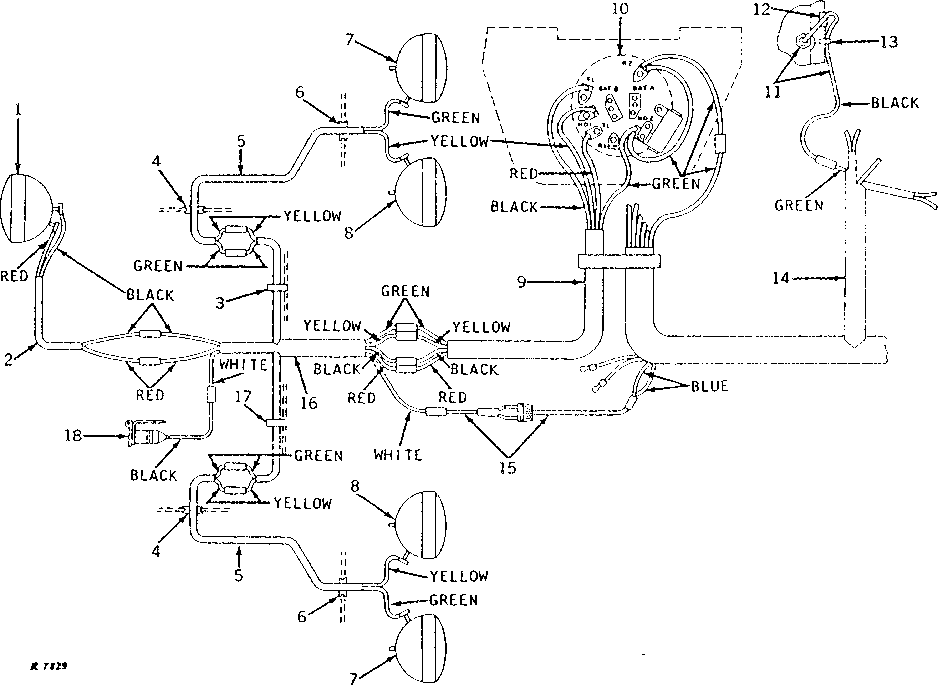

LAMP WIRING (TRACTOR SERIAL NO. -004499) [01D21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12H301	1	Lock Washer	1/2"
1	14H809	1	Nut	1/2", (NLA)
1	AR77326	1	FLOODLAMP	(SUB FOR AR28227 OR AT16288)
2	AR26575	1	WIRING HARNESS	-
2	R21551	1	CLIP	-
3	R21551	2	CLIP	(SUB FOR F2084R)
4	R26936	2	Grommet	-
5	R39661	2	WIRING HARNESS	(SUB FOR R35652 OR R36782)
6	A3411R	2	Grommet	-
7	AT13380	2	FLOODLAMP	-
7	R20758	2	WASHER	-
7	F2935R	2	WASHER	-
7	12H301	2	Lock Washer	1/2"
7	14H1040	2	Nut	1/2"
8	14H1040	2	Nut	1/2"
8	12H301	2	Lock Washer	1/2"
8	R20758	2	WASHER	-
8	AT13381	2	HEADLIGHT	-
8	F2935R	2	WASHER	-
9	R35651	1	WIRING HARNESS	(NLA)
10	AR28402	1	SWITCH	LIGHT
11	AR33479	1	LAMP	DASH, (SUB FOR AR35993 AND RE13195)
12	A3411R	1	Grommet	-
13	R21551	1	CLIP	(SUB FOR F2084R)
14	R44302	2	Tie Band	(SUB FOR R27457)
14	T13814	1	Clamp	-
14	B1986R	2	CLIP	-
14	AR47668	1	WIRING HARNESS	(NLA)
15	AT12928	1	FUSE HOLDER	FUSEHOLDER
16	R36292	1	WIRING HARNESS	(NLA)
17	R21551	2	CLIP	(SUB FOR F2084R)
18	AR26571	1	SOCKET	-
18	21H981	2	SCREW	0.190" X 1/2"
18	12M7060	2	Washer	0.209"
18	14H778	2	Nut	0.190"
18	AR40710	1	PLUG	WITH CABLE, (SUB FOR AA5691R)
18	AA5692R	1	ELEC. CONNECTOR TERMINAL	LESS CABLE

LAMP WIRING (TRACTOR SERIAL NO. -004499) [01D21]
